Etiketten für Leiterplatten und Bauteile

Etiketten für die Leiterplatten- und Bauteil-Kennzeichnung

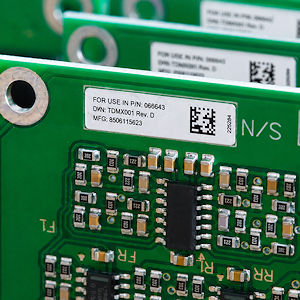

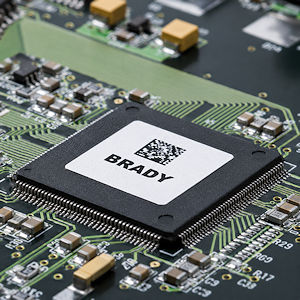

Die Brady-Etiketten für die Kennzeichnung von Leiterplatten und Bauteilen bestehen aus sehr strapazierfähigem Polyimid. Sie sind beständig gegen hohe Temperaturen und scharfe Chemikalien, die bei der Leiterplattenfertigung üblicherweise verwendet werden.

Wir bieten verschiedene Materialien an, darunter antistatische Ausführungen und Etiketten, die auch automatisch angebracht (appliziert) werden können.

Unsere Thermotransfer-Etiketten für Leiterplatten und Bauteile sind in verschiedenen Größen und Farben erhältlich. Sie ermöglichen eine deutliche und gut lesbare Kennzeichnung von Leiterplatten. Mit unseren Thermotransferdruckern Brady i5100 und i7100, der Etiketten-Software BradyWorkstation PWID-Suite und einer Vielzahl an Etiketten erhalten Sie von uns umfassende Lösungen für praktisch alle Anforderungen.

Sonderanfertigungen auf Anfrage.

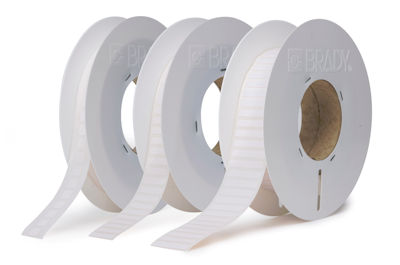

Bestellnummern Etiketten für Leiterplatten

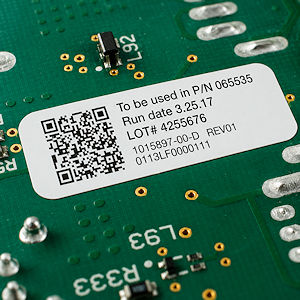

Chemische Verträglichkeit der Polyimid-Etiketten

Gemeinsam mit ZESTRON, Kyzen und anderen marktführenden Anbietern von Präzisionsreinigungslösungen wurden die nachfolgenden Polyimid-Etiketten, die häufig für die Leiterplatten-Kennzeichnung verwendet werden, umfassenden Testes zur chemischen Verträglichkeit unterzogen.

Die Testergebnisse haben gezeigt, dass alle Polyimid-Etiketten beständig gegen die neuesten Reingigungschemikalien von ZESTRON und Kyzen sind. Für Leiterplattenhersteller sind diese Testergebnisse äußerst wichtig, da sie sich darauf verlassen können, dass die Polyimid-Etiketten währen des gesamten Leiterplatten-Verarbeitungsprozesses zuverlässig haften und gut lesbar bleiben, auch bei wasserbasierten Reingigungssystemen.

B-436 Ablösbares Polyimid

Bernsteingelbes, für Thermotransferdrucker geeignetes Polyimid mit matter Oberfläche. Rückstandsfrei wiederablösbarer Silikonklebstoff für die vorübergehende Kennzeichnung von Leiterplatten und elektronischen Bauteilen vor der Verarbeitung.

Leistungsmerkmale: Abriebfest, Kraftstoff- und Öl-resistent, geeignet für tiefe und hohe Temperaturen. Wiederablösbar. Chemikalien- und Lösungsmittel-resistent.
Farbe: Bernsteinfarben - Oberfläche: Matt

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-11-436-10	Polyimid	Bernsteinfarben	6,35	6,35	6,35	9,53	81,28	12	10.000	R4300, R7950
	THT-14-436-10	Polyimid	Bernsteinfarben	16,51	5,08	17,78	7,62	74,93	4	10.000	R4300, R7950
	THT-1-436-10	Polyimid	Bernsteinfarben	19,05	6,35	20,32	8,89	85,09	4	10.000	R4300, R7950

B-473 Spannungsableitender Polyester

Weißer Polyester mit glänzender Oberfläche für die Kennzeichnung von Leiterplatten und elektronischen Bauteilen nach der Verarbeitung. Flächenwiderstandswerte im für antistatische oder elektrisch leitfähige Verpackungsmaterialien empfohlenen Bereich.

Leistungsmerkmale: Spannungsableitend, Kraftstoff- und Öl-resistent, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Weiß - Oberfläche: Glänzend

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-11-473-10	Polyester	Weiß	6,35	6,35	6,35	9,53	81,28	12	10.000	R6000
	THT-70-473-20	Polyester	Weiß	6,35	6,35	8,13	8,89	60,20	7	20.000	R6000
	THT-38-473-10	Polyester	Weiß	9,53	9,53	11,10	12,07	81,28	7	10.000	R6000
	THT-12-473-10	Polyester	Weiß	12,70	11,10	16,81	13,64	85,09	5	10.000	R6000
	THT-99-473-10	Polyester	Weiß	12,70	12,70	-	15,24	17,78	1	10.000*	R6000
	THT-14-473-10	Polyester	Weiß	16,51	5,08	17,78	7,62	74,93	4	10.000	R6000
	THT-47-473-10	Polyester	Weiß	16,51	5,08	-	7,62	21,59	1	10.000	R6000
	THT-57-473-10	Polyester	Weiß	17,78	9,53	20,32	12,07	85,09	4	10.000	R6000
	THT-100-473-10	Polyester	Weiß	17,78	9,53	-	12,07	22,86	1	10.000	R6000
	THT-1-473-10	Polyester	Weiß	19,05	6,35	20,32	8,89	85,09	4	10.000	R6000
	THT-46-473-10	Polyester	Weiß	19,05	6,35	-	8,89	24,13	1	10.000	R6000
	THT-2-473-10	Polyester	Weiß	22,86	6,35	28,58	8,89	85,09	3	10.000	R6000
	THT-49-473-10	Polyester	Weiß	22,86	6,35	-	8,89	27,94	1	10.000	R6000
	THT-3-473-10	Polyester	Weiß	25,40	9,53	27,31	12,07	85,09	3	10.000	R6000
	THT-58-473-10	Polyester	Weiß	25,40	9,53	-	12,07	30,48	1	10.000	R6000
	THT-5-473-10	Polyester	Weiß	25,40	12,70	27,31	15,24	85,09	3	10.000	R6000
	THT-59-473-10	Polyester	Weiß	25,40	12,70	-	15,24	30,48	1	10.000*	R6000
	THT-13-473-10	Polyester	Weiß	31,75	6,35	33,02	9,53	69,85	2	10.000	R6000
	THT-43-473-10	Polyester	Weiß	31,75	6,35	-	8,89	36,83	1	10.000	R6000
	THT-4-473-10	Polyester	Weiß	38,10	6,35	41,91	8,89	85,09	2	10.000	R6000
	THT-45-473-10	Polyester	Weiß	38,10	6,35	-	8,89	43,18	1	10.000	R6000
	THT-15-473-2.5	Polyester	Weiß	50,80	6,35	-	9,53	55,88	1	2.500	R6000
	THT-48-473-10	Polyester	Weiß	50,80	6,35	-	8,89	55,88	1	10.000	R6000

*2 Rollen mit 5.000 Etiketten
Weiterführende Links zu Materialienübersicht, Attributen und Farbbänder:
• Materialmarken: Materialmarken & Attribute • Materialübersicht: Materialübersicht mit Eigenschaften • Farbbänder: Farbbänder für Thermotransferdrucker

B-476 Hellgrünes Polyimid

Polyimid mit glänzender Oberfläche in hellgrün. Für die Kennzeichnung von elektronischen Bauteilen und Leiterplatten vor der Verarbeitung.

Leistungsmerkmale: Abriebfest, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Hellgrün - Oberfläche: Glnzend

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Bedruckb. Höhe (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-70-476-20	Polyimid	Hellgrün	6,35	6,35	8,13	8,89	60,20	7	20.000	R6000>
	THT-14-476-10	Polyimid	Hellgrün	16,51	5,08	17,78	7,62	74,93	4	10.000	R6000>
	THT-47-476-10	Polyimid	Hellgrün	16,51	5,08	-	7,62	21,59	1	10.000	R6000>
	THT-1-476-10	Polyimid	Hellgrün	19,05	6,35	20,32	8,89	85,09	4	10.000	R6000>
	THT-2-476-10	Polyimid	Hellgrün	22,86	6,35	28,58	8,89	85,09	3	10.000	R6000>
	THT-59-476-10	Polyimid	Hellgrün	25,40	12,70	-	15,24	30,48	1	10.000*	R6000>
	THT-43-476-10	Polyimid	Hellgrün	31,75	6,35	-	8,89	36,83	1	10.000	R6000>
	THT-45-476-10	Polyimid	Hellgrün	38,10	6,35	-	8,89	43,18	1	10.000	R6000>
	THT-4-476-10	Polyimid	Hellgrün	38,10	6,35	41,91	8,89	85,09	2	10.000	R6000>
	THT-15-476-2.5	Polyimid	Hellgrün	50,80	6,35	-	9,53	55,88	1	2.500	R6000>

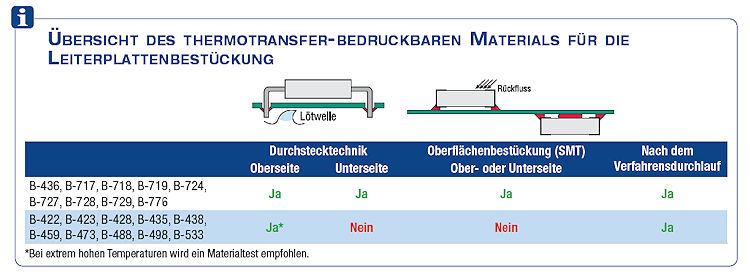

*2 Rollen mit je 5.000 Etiketten Leiterplatten Übersicht

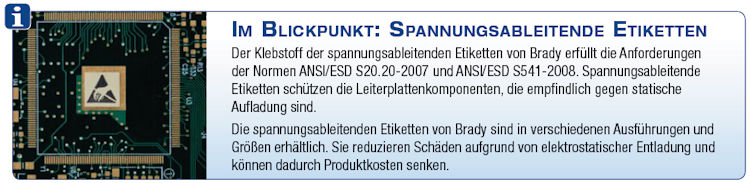

B-717 Spannungsableitendes Polyimid

Weißes Polyimid mit glänzender Oberfläche und äußerst hoher Klebkraft. Für die Kennzeichnung von Leiterplatten und elektronischen Bauteilen vor der Verarbeitung. Für aggressive Waschverfahren und scharfe Reinigungschemikalien geeignet. Flächenwiderstandswerte im für antistatische oder elektrisch leitfähige Verpackungsmaterialien empfohlenen Bereich.

Leistungsmerkmale: Abriebfest, spannungsableitend, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Weiß - Oberfläche: Glänzend

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-70-717-20	Polyimid	Weiß	6,35	6,35	8,13	8,89	60,20	7	20.000	R6000
	THT-38-717-10	Polyimid	Weiß	9,53	9,53	11,10	12,07	81,28	7	10.000	R6000
	THT-97-717-10	Polyimid	Weiß	12,70	5,08	-	7,62	17,78	1	10.000	R6000
	THT-96-717-10	Polyimid	Weiß	12,70	6,99	15,24	9,53	63,50	4	10.000	R6000
	THT-12-717-10	Polyimid	Weiß	12,70	11,10	16,81	13,64	85,09	5	10.000	R6000
	THT-99-717-10	Polyimid	Weiß	12,70	12,70	-	15,24	17,78	1	10.000*	R6000
	THT-14-717-10	Polyimid	Weiß	16,51	5,08	17,78	7,62	74,93	4	10.000	R6000
	THT-47-717-10	Polyimid	Weiß	16,51	5,08	-	7,62	21,59	1	10.000	R6000
	THT-1-717-10	Polyimid	Weiß	19,05	6,35	20,32	8,89	85,09	4	10.000	R6000
	THT-46-717-10	Polyimid	Weiß	19,05	6,35	-	8,89	24,13	1	10.000	R6000
	THT-42-717-10	Polyimid	Weiß	25,40	4,75	-	6,93	30,48	1	10.000	R6000
	THT-42-717-10	Polyimid	Weiß	25,40	4,75	-	6,93	30,48	1	10.000	R6000
	THT-103-717-10	Polyimid	Weiß	25,40	6,35	-	8,89	30,48	1	10.000	R6000
	THT-59-717-10	Polyimid	Weiß	25,40	12,70	-	15,24	30,48	1	10.000*	R6000
	THT-43-717-10	Polyimid	Weiß	31,75	6,35	-	8,89	36,83	1	10.000	R6000
	THT-44-717-10	Polyimid	Weiß	34,93	6,35	-	8,89	40,64	1	10.000	R6000
	THT-60-717-10	Polyimid	Weiß	38,10	3,18	-	5,72	43,18	1	10.000	R6000
	THT-45-717-10	Polyimid	Weiß	38,10	6,35	-	8,89	43,18	1	10.000	R6000
	THT-15-717-2.5	Polyimid	Weiß	50,80	6,35	-	9,53	55,88	1	2.500	R6000
	THT-48-717-10	Polyimid	Weiß	50,80	6,35	-	8,89	55,88	1	10.000	R6000

*2 Rollen mit je 5.000 Etiketten
Weiterführende Links zu Materialienübersicht, Attributen und Farbbänder:
• Materialmarken: Materialmarken & Attribute • Materialübersicht: Materialübersicht mit Eigenschaften • Farbbänder: Farbbänder für Thermotransferdrucker

B-718 Spannungsableitendes Polyimid mit hoher Klebkraft

Weißes Polyimid, niedriges Profil (1 mil dick), mit glänzender Oberfläche und äußerst hoher Klebkraft. Für die Kennzeichnung von Leiterplatten und elektronischen Bauteilen vor der Verarbeitung. Für aggressive Waschverfahren und scharfe Reinigungschemikalien geeignet. Flächenwiderstandswerte im für antistatische oder elektrisch leitfähige Verpackungsmaterialien empfohlenen Bereich.

Leistungsmerkmale: Abriebfest, spannungsableitend, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Weiß - Oberfläche: Glänzend

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-70-718-20	Polyimid	Weiß	6,35	6,35	8,13	8,89	60,20	7	20.000	R6000
	THT-71-718-20	Polyimid	Weiß	8,00	8,00	9,53	10,54	60,71	6	20.000	R6000
	THT-38-718-10	Polyimid	Weiß	9,53	9,53	11,10	12,07	81,28	7	10.000	R6000
	THT-97-718-10	Polyimid	Weiß	12,70	5,08	-	7,62	17,78	1	10.000	R6000
	THT-12-718-10	Polyimid	Weiß	12,70	11,10	16,81	13,64	85,09	5	10.000	R6000
	THT-14-718-10	Polyimid	Weiß	16,51	5,08	17,78	7,62	74,93	4	10.000	R6000
	THT-14-718-10	Polyimid	Weiß	16,51	5,08	17,78	7,62	74,93	4	10.000	R6000
	THT-47-718-10	Polyimid	Weiß	16,51	5,08	-	7,62	21,59	1	10.000	R6000
	THT-1-718-10	Polyimid	Weiß	19,05	6,35	20,32	8,89	85,09	4	10.000	R6000
	THT-46-718-10	Polyimid	Weiß	19,05	6,35	-	8,89	24,13	1	10.000	R6000
	THT-2-718-10	Polyimid	Weiß	22,86	6,35	28,58	8,89	85,09	3	10.000	R6000
	THT-49-718-10	Polyimid	Weiß	22,86	6,35	-	8,89	27,94	1	10.000	R6000
	THT-42-718-10	Polyimid	Weiß	25,40	4,75	-	6,93	30,48	1	10.000	R6000
	THT-103-718-10	Polyimid	Weiß	25,40	6,35	-	8,89	30,48	1	10.000	R6000
	THT-3-718-10	Polyimid	Weiß	25,40	9,53	27,31	12,07	85,09	3	10.000	R6000
	THT-58-718-10	Polyimid	Weiß	25,40	9,53	-	12,07	30,48	1	10.000	R6000
	THT-5-718-10	Polyimid	Weiß	25,40	12,70	27,31	15,24	85,09	3	10.000	R6000
	THT-59-718-10	Polyimid	Weiß	25,40	12,70	-	15,24	30,48	1	10.000*	R6000
	THT-43-718-10	Polyimid	Weiß	31,75	6,35	-	8,89	36,83	1	10.000	R6000
	THT-29-718-10	Polyimid	Weiß	31,75	9,53	33,02	12,07	69,85	2	10.000	R6000
	THT-44-718-10	Polyimid	Weiß	34,93	6,35	-	8,89	40,00	1	10.000	R6000
	THT-4-718-10	Polyimid	Weiß	38,10	6,35	41,91	8,89	85,09	2	10.000	R6000
	THT-45-718-10	Polyimid	Weiß	38,10	6,35	-	8,89	43,18	1	10.000	R6000
	THT-72-718-10	Polyimid	Weiß	44,45	6,35	-	8,89	49,53	1	10.000	R6000
	THT-48-718-10	Polyimid	Weiß	50,80	6,35	-	8,89	55,88	1	10.000	R6000

*2 Rollen mit je 5000 Etiketten

B-719 Spannungsableitendes Polyimid mit sehr hoher Klebkraft

Weißes Polyimid mit matter Oberfläche und äußerst hoher Klebkraft. Für die Kennzeichnung von Leiterplatten und elektronischen Bauteilen vor der Verarbeitung. Für aggressive Waschverfahren und scharfe Reinigungschemikalien geeignet. Flächenwiderstandswerte im für antistatische oder elektrisch leitfähige Verpackungsmaterialien empfohlenen Bereich.

Leistungsmerkmale: Abriebfest, spannungsableitend, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Weiß - Oberfläche: Matt

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-70-719-20	Polyimid	Weiß	6,35	6,35	8,13	8,89	60,20	7	20.000	R6000
	THT-71-719-20	Polyimid	Weiß	8,00	8,00	9,53	10,54	60,71	7	20.000	R6000
	THT-38-719-10	Polyimid	Weiß	9,53	9,53	11,10	12,07	81,28	7	10.000	R6000
	THT-12-719-10	Polyimid	Weiß	12,70	11,10	16,81	13,64	85,09	5	10.000	R6000
	THT-99-719-10	Polyimid	Weiß	12,70	12,70	-	15,24	17,78	1	10.000*	R6000
	THT-14-719-10	Polyimid	Weiß	16,51	5,08	17,78	7,62	74,93	4	10.000	R6000
	THT-47-719-10	Polyimid	Weiß	16,51	5,08	-	7,62	21,59	1	10.000	R6000
	THT-1-719-10	Polyimid	Weiß	19,05	6,35	20,32	8,89	85,09	4	10.000	R6000
	THT-46-719-10	Polyimid	Weiß	19,05	6,35	-	8,89	24,13	1	10.000	R6000
	THT-2-719-10	Polyimid	Weiß	22,86	6,35	28,58	8,89	85,09	3	10.000	R6000
	THT-49-719-10	Polyimid	Weiß	22,86	6,35	-	8,89	27,94	1	10.000	R6000
	THT-42-719-10	Polyimid	Weiß	25,40	4,75	-	6,93	30,48	1	10.000	R6000
	THT-103-719-10	Polyimid	Weiß	25,40	6,35	-	8,89	30,48	1	10.000	R6000
	THT-3-719-10	Polyimid	Weiß	25,40	9,53	27,31	12,07	85,09	3	10.000	R6000
	THT-58-719-10	Polyimid	Weiß	25,40	9,53	-	12,70	30,48	1	10.000	R6000
	THT-5-719-10	Polyimid	Weiß	25,40	12,70	27,31	15,24	85,09	3	10.000	R6000
	THT-59-719-10	Polyimid	Weiß	25,40	12,70	-	15,24	30,48	1	10.000*	R6000
	THT-43-719-10	Polyimid	Weiß	31,75	6,35	-	8,89	36,83	1	10.000	R6000
	THT-29-719-10	Polyimid	Weiß	31,75	9,53	33,02	12,07	69,85	2	10.000	R6000
	THT-60-719-10	Polyimid	Weiß	38,10	3,18	-	5,72	43,18	1	10.000	R6000
	THT-45-719-10	Polyimid	Weiß	38,10	6,35	-	8,89	43,18	1	10.000	R6000
	THT-48-719-10	Polyimid	Weiß	50,80	6,35	-	8,89	55,88	1	10.000	R6000

*2 Rollen mit je 5000 Etiketten
Weiterführende Links zu Materialienübersicht, Attributen und Farbbänder:
• Materialmarken: Materialmarken & Attribute • Materialübersicht: Materialübersicht mit Eigenschaften • Farbbänder: Farbbänder für Thermotransferdrucker

B-724 Polyimid mit hoher Klebkraft

Bernsteingelbes Polyimid mit matter Oberfläche und äußerst hoher Klebkraft. Für die Kennzeichnung von Leiterplatten und elektronischen Bauteilen vor der Verarbeitung. Für aggressive Waschverfahren und scharfe Reinigungschemikalien geeignet.

Leistungsmerkmale: Abriebfest, Kraftstoff- und Öl-resistent, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Bernsteinfarben - Oberfläche: Matt

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-11-724-10	Polyimid	Bernsteinfarben	6,35	6,35	6,35	9,53	81,28	12	10.000	R4300, R7950
	THT-12-724-10	Polyimid	Bernsteinfarben	12,70	11,10	16,81	13,64	85,09	5	10.000	R4300, R7950
	THT-14-724-10	Polyimid	Bernsteinfarben	16,51	5,08	17,78	7,62	74,93	4	10.000	R4300, R7950
	THT-1-724-10	Polyimid	Bernsteinfarben	19,05	6,35	20,32	8,89	85,09	4	10.000	R4300, R7950
	THT-46-724-10	Polyimid	Bernsteinfarben	19,05	6,35	-	8,89	24,13	1	10.000	R4300, R7950
	THT-2-724-10	Polyimid	Bernsteinfarben	22,86	6,35	28,58	8,89	85,09	3	10.000	R4300, R7950
	THT-51-724-10	Polyimid	Bernsteinfarben	25,40	6,35	27,31	9,53	85,09	3	10.000	R4300, R7950
	THT-3-724-10	Polyimid	Bernsteinfarben	25,40	9,53	27,31	12,07	85,09	3	10.000	R4300, R7950
	THT-5-724-10	Polyimid	Bernsteinfarben	25,40	12,70	27,31	15,24	85,09	3	10.000	R4300, R7950
	THT-28-724-10	Polyimid	Bernsteinfarben	38,10	3,18	41,91	6,35	85,09	2	10.000	R4300, R7950
	THT-4-724-10	Polyimid	Bernsteinfarben	38,10	6,35	41,91	8,89	85,09	2	10.000	R4300, R7950
	THT-45-724-10	Polyimid	Bernsteinfarben	38,10	6,35	-	8,89	43,18	1	10.000	R4300, R7950
	THT-16-724-2.5	Polyimid	Bernsteinfarben	76,20	6,35	-	9,53	81,28	1	2.500	R4300, R7950

B-727 Polyimid mit hoher Klebkraft

Leistungsmerkmale: Abriebfest, geeignet für tiefe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Weiß - Oberfläche: Glänzend

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-11-727-10	Polyimid	Weiß	6,35	6,35	6,35	9,53	81,28	12	10.000	R6000
	THT-70-727-20	Polyimid	Weiß	6,35	6,35	8,13	8,89	60,20	7	20.000	R6000
	THT-71-727-20	Polyimid	Weiß	8,00	8,00	9,53	10,54	60,71	6	20.000	R6000
	THT-38-727-10	Polyimid	Weiß	9,53	9,53	11,10	12,07	81,28	7	10.000	R6000
	THT-12-727-10	Polyimid	Weiß	12,70	11,10	16,81	13,64	85,09	5	10.000	R6000
	THT-14-727-10	Polyimid	Weiß	16,51	5,08	17,78	7,62	74,93	4	10.000	R6000
	THT-47-727-10	Polyimid	Weiß	16,51	5,08	-	7,62	21,59	1	10.000	R6000
	THT-1-727-10	Polyimid	Weiß	19,05	6,35	20,32	8,89	85,09	4	10.000	R6000
	THT-46-727-10	Polyimid	Weiß	19,05	6,35	-	8,89	24,13	1	10.000	R6000
	THT-2-727-10	Polyimid	Weiß	22,86	6,35	28,58	8,89	85,09	3	10.000	R6000
	THT-49-727-10	Polyimid	Weiß	22,86	6,35	-	8,89	27,94	1	10.000	R6000
	THT-42-727-10	Polyimid	Weiß	25,40	4,75	-	6,93	30,48	1	10.000	R6000
	THT-103-727-10	Polyimid	Weiß	25,40	6,35	-	8,89	30,48	1	10.000	R6000
	THT-58-727-10	Polyimid	Weiß	25,40	9,53	-	12,07	30,48	1	10.000	R6000
	THT-59-727-10	Polyimid	Weiß	25,40	12,70	-	15,24	30,48	1	10.000*	R6000
	THT-43-727-10	Polyimid	Weiß	31,75	6,35	-	8,89	36,83	1	10.000	R6000
	THT-13-727-10	Polyimid	Weiß	31,75	6,35	33,02	9,53	69,85	2	10.000	R6000
	THT-44-727-10	Polyimid	Weiß	34,93	6,35	-	8,89	40,64	1	10.000	R6000
	THT-60-727-10	Polyimid	Weiß	38,10	3,18	-	5,72	43,18	1	10.000	R6000
	THT-45-727-10	Polyimid	Weiß	38,10	6,35	-	8,89	43,18	1	10.000	R6000
	THT-4-727-10	Polyimid	Weiß	38,10	6,35	41,91	8,89	85,09	2	10.000	R6000
	THT-48-727-10	Polyimid	Weiß	50,80	6,35	-	8,89	55,88	1	10.000	R6000

B-728 Polyimid

Leistungsmerkmale: Abriebfest, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Weiß - Oberfläche: Matt

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-99-728-10	Polyimid	Weiß	12,70	12,70	-	15,24	17,78	1	10.000*	R6000
	THT-14-728-10	Polyimid	Weiß	16,51	5,08	17,78	7,62	74,93	4	10.000	R6000
	THT-1-728-10	Polyimid	Weiß	19,05	6,35	20,32	8,89	85,09	4	10.000	R6000
	THT-46-728-10	Polyimid	Weiß	19,05	6,35	-	8,89	24,13	1	10.000	R6000
	THT-103-728-10	Polyimid	Weiß	25,40	6,35	-	8,89	30,48	1	10.000	R6000
	THT-59-728-10	Polyimid	Weiß	25,40	12,70	-	15,24	30,48	1	10.000*	R6000
	THT-43-728-10	Polyimid	Weiß	31,75	6,35	-	8,89	36,83	1	10.000	R6000

*2 Rollen mit je 5.000 Etiketten

B-729 Satiniertes Polyimid

Weißes Polyimid, niedriges Profil (1 mil dick), mit seidenmatter Oberfläche und äußerst hoher Klebkraft. Für die Kennzeichnung von Leiterplatten und elektronischen Bauteilen vor der Verarbeitung. Für aggressive Waschverfahren und scharfe Reinigungschemikalien geeignet.

Leistungsmerkmale: Abriebfest, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Weiß - Oberfläche: Satin

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizont. Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-104-729-20	Polyimid	Weiß	8,00	4,50	9,53	7,92	60,71	6	20.000	R6000
	THT-1-729-20	Polyimid	Weiß	19,05	6,35	20,32	8,89	85,09	4	10.000	R6000
	THT-103-729-10	Polyimid	Weiß	25,40	6,35	-	8,89	30,48	1	10.000	R6000
	THT-45-729-10	Polyimid	Weiß	38,10	6,35	-	8,89	43,18	1	10.000	R6000
	THT-48-729-10	Polyimid	Weiß	50,80	6,35	-	8,89	55,88	1	10.000	R6000
	THT-16-729-2.5	Polyimid	Weiß	76,20	6,35	-	9,53	81,28	1	2.500	R6000

B-776 Hellgrüner Polyimid

Hellgrüner, für Thermotransferdrucker geeignetes Polyimid für hohe Temperaturen. Dieses Material verfügt mit dem entsprechenden Farbband (R6000HF) über die UL-Zulassung und ist JIG-konform (Joint Industry Guide). RoHS-konform.
Geeignet für die Bauteil- und Leiterplatten-Kennzeichnung. Maximaltemp.: 330°C.

Bordanwendung: SMT - Oberseite/Unterseite; Durchsteck - Unterseite; Durchsteck - Oberseite.

Leistungsmerkmale: Abriebfest, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent.
Farbe: Hellgrün - Oberfläche: Glänzend

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Horizontaler Vorschub C (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-70-776-20	Polyimid	Hellgrün	6,35	6,35	8,13	8,89	60,20	7	20.000	R6000HF
	THT-14-776-10	Polyimid	Hellgrün	16,51	5,08	17,78	7,62	74,93	4	10.000	R6000HF
	THT-47-776-10	Polyimid	Hellgrün	16,51	5,08		7,62	21,59	1	10.000	R6000HF
	THT-46-776-10	Polyimid	Hellgrün	19,05	6,35		8,89	24,13	1	10.000	R6000HF
	THT-1-776-10	Polyimid	Hellgrün	19,05	6,35	20,32	8,89	85,09	4	10.000	R6000HF
	THT-49-776-10	Polyimid	Hellgrün	22,86	6,35		8,89	27,94	1	10.000	R6000HF
	THT-2-776-10	Polyimid	Hellgrün	22,86	6,35	20,58	8,89	85,09	4	10.000	R6000HF
	THT-103-776-10	Polyimid	Hellgrün	25,40	6,35		8,89	27,94	1	10.000	R6000HF
	THT-59-776-5	Polyimid	Hellgrün	25,40	12,70		15,24	30,48	1	10.000 *)	R6000HF
	THT-13-776-10	Polyimid	Hellgrün	31,75	6,35	33,02	9,53	69,85	2	10.000	R6000HF
	THT-43-776-10	Polyimid	Hellgrün	31,75	6,35		8,89	36,83	1	10.000	R6000HF
	THT-45-776-10	Polyimid	Hellgrün	38,10	6,35		8,89	43,18	1	10.000	R6000HF
	THT-60-776-10	Polyimid	Hellgrün	38,10	3,18		5,72	43,18	1	10.000	R6000HF
	THT-4-776-10	Polyimid	Hellgrün	38,10	6,35	41,91	8,89	85,09	2	10.000	R6000HF
	THT-15-776-2.5	Polyimid	Hellgrün	50,80	6,35		9,53	55,88	1	2.500	R6000HF
	THT-48-776-10	Polyimid	Hellgrün	50,80	6,35		8,89	55,88	1	10.000	R6000HF

*2 Rollen mit je 5.000 Etiketten

B-777 Reinigungsbeständiges Polyimid

Weißes Polymid für aggressive Reinigungsverfahren in der SMD-Bestückungslinie, mit oder ohne Rückfluss. Ausgezeichnete Beständigkeit in Flussmittel- und Wellenlötumgebungen. Auch bei mehreren aggressiven Reinigungszyclen bleibt die Traceability gewährleistet.

Bordanwendung: SMT - Oberseite/Unterseite; Durchsteck - Unterseite;Durchsteck - Oberseite
Maximaltemp.: 300°C.

Leistungsmerkmale: Abriebfest, geeignet für tiefe und hohe Temperaturen. Chemikalien- und Lösungsmittel-resistent. Farbe: Weiß - Oberfläche: Glänzend

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-208-777-10	Polyimid	Weiß	5,00	5,00	7,98	25,00	1	10.000	R6300
	THT-209-777-10	Polyimid	Weiß	6,35	6,35	10,16	25,00	1	10.000	R6300
	THT-210-777-10	Polyimid	Weiß	9,53	9,53	12,70	25,00	1	10.000	R6300
	THT-212-777-10	Polyimid	Weiß	19,05	6,35	10,16	25,00	1	10.000	R6300

B-7423 Satinierter Polyester

Weißer, für den Thermotransferdruck geeigneter Polyester. Ähnelt Material B-8423. Besonders gut für automatische Applikationen geeignet.

Leistungsmerkmale: Abriebfest. Kraftstoff- und Öl-beständig. Auch für den Außenbereich geeignet.
Farbe: Weiß - Oberfläche: Satin

Diagr.	Best.-Nr.	Material	Farbe	Etiketten- breite A (mm)	Etiketten- höhe B (mm)	Vertikaler Vorschub D (mm)	Bahn- breite E (mm)	Etiketten pro Reihe	Etiketten pro Packung	Farbband
Auf 76,2 mm Rollenkern
	THT-208-7423-10	Polyester	Weiß	5,00	5,00	7,98	25,00	1	10.000	R7961
	THT-209-7423-10	Polyester	Weiß	6,35	6,35	10,16	25,00	1	10.000	R7961
	THT-210-7423-10	Polyester	Weiß	9,53	9,53	12,70	25,00	1	10.000	R7961
	THT-211-7423-10	Polyester	Weiß	12,70	12,70	15,88	25,00	1	10.000	R7961
	THT-212-7423-10	Polyester	Weiß	19,05	6,35	10,16	25,00	1	10.000	R7961

*2 Rollen mit je 5.000 Etiketten

B-7727 Polyimid-Etiketten

Hitzebeständige Polyimid-Etiketten der UltraTemp™-Serie zum automatischen Anbringen mit einem Innenkerndurchmesser von 76,2 mm. Für die automatische Leiterplatten- und Bauteil-Kennzeichnung in der SMD-Fertigung mit mehr Herstellungskontinuität

Das hochleistungsfähige und äußerst zuverlässige Brady Polyimid-Etikett für Traceability- Anwendungen lässt sich automatisch anbringen, ermöglicht eine hohe Genauigkeit und Etikettenabnahmegeschwindigkeit und sorgt so für mehr Herstellungskontinuität.

Äußerst zuverlässig

Das B-7727 Polyimid-Etikett zum automatischen Anbringen wurde speziell entwickelt, um ein Austreten von Klebstoff zu verhindern. Ein häufiges Problem bei automatischen Applikationssystemen. Wenn extreme Bedingungen vorherrschen, kann es zum Austreten von Klebstoff kommen. Dies reduziert die Zuverlässigkeit von automatischen Etiketten-Applikationssystemen und kann schlimmstenfalls zu einem ungeplanten Produktionsstopp führen.

Bei dem B-7727 Etikett zum automatischen Anbringen ist das Risiko, dass Klebstoff austritt, äußerst gering. Deshalb ermöglicht das Etikett eine höhere Genauigkeit und Etikettenabnahmegeschwindigkeit und verbessert so die Herstellungskontinuität.

Drucken und Anbringen

Das B-7727 Polyimid-Etikett zum automatischen Anbringen gehört zur Brady UltraTemp™-Serie, die 10 speziell für Traceability-Anwendungen entwickelte Polyimid-Etiketten umfasst, die sich alle durch eine hohe Hitzebeständigkeit auszeichnen.

Diese Etiketten können in Kombination mit den folgenden Systemen Teil einer hochleistungsfähigen Komplettlösung zum Drucken und automatischen Anbringen von Etiketten direkt vor Ort sein:

BSP61 Druckapplikator-System (x)
Automatischer ALF-Etikettenspender (xy)
Andere automatische Applikationssysteme

Anwendungen von Material B-7727

Das B-7727 Traceability-Etikett zum automatischen Anbringen ist eine ausgezeichnete Lösung für die Kennzeichnung von Leiterplatten, die Kennzeichnung von elektronischen Komponenten vor der Verarbeitung und für die folgenden allgemeinen Zwecke:

Anwendungen mit hohen Temperaturen
Anwendungen mit extremen Reinigungsverfahren und aggressiven Reinigungsmitteln
Automatische Applikationssystem
Anbringen von Etiketten an der Ober- oder Unterseite
Oberflächenbestückung (SMT) oder Durchstecktechnik (THT)
Beständig gegen hohe Temperaturen (bis 300°C)
Beständig gegen aggressive Chemikalien
Geeignet für Reflow- und Schwalllötverfahren sowie Platinenreinigung
Spannungsableitende Materialien und Applikationssysteme verfübar
Wicklung auf einem Kern mit Innenkerndurchmesser 76,2 mm oder spezielle Rollen mit Flanschen für Etiketten- spender der ALF-Serie

Weitere Eigenschaften

Geringe Trägerbreite sorgt für optimale Kompatibilität mit automatischen Applikationssystemen
Hohe Platzierungsgenauigkeit und Etikettenabnahmegeschwindigkeit
Geringes Risiko für ein Austreten von Klebstoff (ausbluten)
Anwendungen mit extremen Reinigungsverfahren und aggressiven Reinigungsmitteln
Anbringen von Etiketten an der Ober- oder Unterseite
Oberflächenbestückung oder Durchstecktechnik
Hervorragende Lesbarkeit, auch nach dem Kontakt mit Chemikalien
Geeignet für Reflow- und Schwalllötverfahren sowie Platinenreinigung
Beständig gegen Abrieb
Vor Ort bedruckbar
Vorgedruckte Etiketten erhältlich

Best.-Nr.	Farbe	Ausführung	Etiketten-breite (mm)	Etiketten-höhe (mm)	Vertikaler Vorschub (mm)	Verpackungs-einheit	Empfohlenes Farbband
THT-208-7727-10	Weiß	Glänzend	5,00	5,00	7,98	10.000	R6000HF
THT-209-7727-10	Weiß	Glänzend	6,35	6,35	10,16	10.000	R6000HF
THT-210-7727-10	Weiß	Glänzend	9,53	9,53	12,70	10.000	R6000HF
THT-212-7727-10	Weiß	Glänzend	19,00	6,35	10,16	10.000	R6000HF
THTCLT-01-7727-5	Weiß	Glänzend	5,00	5,00	7,99	5.000	R6000HF
THTCLT-02-7727-5	Weiß	Glänzend	6,35	6,35	9,33	5.000	R6000HF
THTCLT-03-7727-5	Weiß	Glänzend	7,00	7,00	10,00	5.000	R6000HF
THTCLT-05-7727-5	Weiß	Glänzend	9,53	9,53	12,55	5.000	R6000HF

Vorgedruckte Etiketten oder Etiketten selber bedrucken?

Möchten Sie eher vorbedruckte Etiketten, ganz nach Ihren Wünschen, bei MAKRO IDENT bestellen oder wollen Sie Ihre Etiketten lieber selber bedrucken mit einem speziellen Brady-Drucker für Leiterplatten- und Bauteil-Etiketten? Beides ist möglich.

Vorbedruckte Etiketten: MAKRO IDENT bietet, nach Ihren Vorgaben, vorgedruckte Etiketten, die direkt mit dem ALF-Etikettenspender zu verwenden sind.
Etiketten selber bedrucken: Bei MAKRO IDENT erhalten Sie auch nur die Blanko-Etiketten und entsprechende "Do-It-Yourself" Drucklösungen, die mit dem ALF-Etikettenspender kombiniert werden können, so dass Sie direkt in Ihrem Unternehmen über eine vollständige Traceability-Lösung verfügen.

B-7727 Etiketten-Standardformate - blanko und bedruckt für ALF-Etikettenspender

Best.-Nr.	Beschreibung	Breite (mm)	Höhe (mm)	Vertikaler Vorschub	Träger- breite	Farbe	Ausführung	VPE
APL-01-7727-10	Blanko-Etiketten	5,0	5,0	7,99	11,43	Weiß	Glänzend	1 Rolle mit 10.000 Etiketten
APL-01-7727-10-PRT	Vorbedruckte Etiketten (nach Kundenwunsch)	5,0	5,0	7,99	11,43	Weiß	Glänzend	1 Rolle mit 10.000 Etiketten
APL-02-7727-10	Blanko-Etiketten	6,35	6,35	9,42	11,43	Weiß	Glänzend	1 Rolle mit 10.000 Etiketten
APL-02-7727-10-PRT	Vorbedruckte Etiketten (nach Kundenwunsch)	6,35	6,35	9,42	11,43	Weiß	Glänzend	1 Rolle mit 10.000 Etiketten
APL-05-7727-10	Blanko-Etiketten	9,53	9,53	12,55	12,70	Weiß	Glänzend	1 Rolle mit 10.000 Etiketten
APL-05-7727-10-PRT	Vorbedruckte Etiketten (nach Kundenwunsch)	9,53	9,53	12,55	12,70	Weiß	Glänzend	1 Rolle mit 10.000 Etiketten
APL-07-7727-10	Blanko-Etiketten	19,05	6,35	9,42	22,23	Weiß	Glänzend	1 Rolle mit 10.000 Etiketten
APL-07-7727-10-PRT	Vorgedruckte Etiketten (nach Kundenwunsch)	19,05	6,35	9,42	22,23	Weiß	Glänzend	1 Rolle mit 10.000 Etiketten

Passendes Farbband für das Selberbedrucken der B-7727 Etiketten
Art.-Nr.	Best.-Nr.	Breite (mm)	Länge (m)	Farbe	VPE
196764	R6000HF-30mmx30m/O	30	300	Schwarz	1

Ersatz-Rollenkerne mit Flanschen an der Seite - ohne Etiketten
Art.-Nr.	Best.-Nr.	Breite (mm)	VPE
Y4296000	APL-1270-CF	12,7	1
Y4296001	APL-2223-CF	22,23	1

UltraTemp™-Etiketten

Die Brady UltraTemp™-Etiketten können Temperaturen bis zu 260°C (teilweise bis zu 330°C) fünf Minuten lang unbeschadet überstehen und sind beständig gegen scharfe Chemikalien und Reinigungsverfahren, die bei der Fertigung von Leiterplatten, Geräten und Bauteilen üblich sind.
Da diese hitzebeständigen Etiketten während des gesamten Herstellungszyklus zur Produktkennzeichnung verwendet werden können, ermöglichen sie Verfahrensoptimierungen und Betriebskostensenkungen.

Die Brady UltraTemp™-Etikettenmaterialien werden unter strengen Bedingungen geprüft, um ihre Beständigkeit gegen hohe Temperaturen, Chemikalien und Abrieb sicherzustellen und eine optimale Leistung bei Aufschmelzlöt- und Schwalllötverfahren sowie bei der Platinenreinigung zu gewährleisten.

Weitere Etiketten der UltraTemp™-Serie

In verschiedenen Ausführungen verfügbar, unter anderem spannungsableitende Materialien sowie Etiketten für automatische Applikationssysteme. Diese Serie eignet sich besonders gut für die Leiterplattenkennzeichnung und für Anwendungen bei hohen Temperaturen.
Die UltraTemp™-Etiketten in verschiedenen Größen finden Sie unter folgendem Link: • Leiterplatten-Etiketten

	Ihr BRADY-DISTRIBUTOR für Kennzeichnung & Arbeitssicherheit		Kontakt
			089 - 61 56 58 - 28 089 - 61 56 58 - 25
