Verriegelungen für Durchgangsventile (Handrad)

Absperrungen für verschiedene Ventilarten

MAKRO IDENT bietet ein umfassendes Sortiment an Handrad-Absperrungen für Durchgangsventile mit Durchmessern von 25 bis 600 mm. Unsere robusten Lockout-Systeme sind in drei Varianten erhältlich:

Klappbare Modelle – leicht anzuwenden, ähnlich der runden Hülle eines Babybel-Käses
Große, zusammenklappbare Modelle – für OS-/Y-Ventile und Ventile mit steigender Spindel bis 457 mm
Verstellbare Absperrung für Handräder – ersetzt drei herkömmliche Absperrungen und verriegelt Handräder von 25 bis 165 mm

Alle Varianten bestehen aus beständigem Polypropylen und halten extremen Bedingungen von -20 °C bis +150 °C stand – je nach Modell.

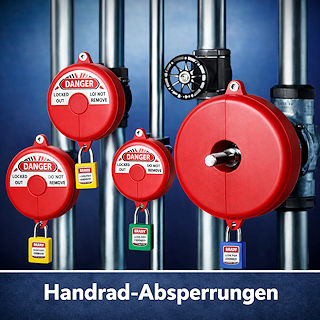

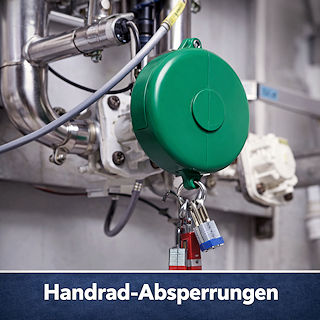

LOTO-7 Standard-Absperrungen für Handräder

Techn. Datenblatt LOTO-7

Besondere Merkmale:

Passend für verschiedene Handraddurchmesser
Aus schlag- und chemikalienbeständigem Polypropylen
Temperaturbeständig von -40 °C bis +150 °C
In verschiedenen Größen und Farben erhältlich
Mit Warnetiketten „Danger“ in EN, ES und FR

Mit herausbrechbarer Mittelabdeckung

Ab der Größe für Handräder mit 64 bis 127 mm verfügen die Absperrungen auf einer Seite über eine feste Mittelabdeckung, die bei Bedarf herausgebrochen werden kann. So lässt sich die Spindel von OS- und Y-Ventilen oder Ventilen mit steigender Spindel sicher durch die Vorrichtung führen – ohne die zuverlässige Verriegelung des Handrades zu beeinträchtigen.

Nutzen Sie verschiedenfarbige Absperrungen

Ventile in geöffneter und geschlossener Stellung: Rot = Auf, Grün = Zu	Gefährdungsgrade: Rot = hohe Gefährdung, Blau = mindere Gefährdung
Durchflussmedien: Gelb = Gase, Grün = Wasser	Service-Teams oder -Abteilungen: Rot = Elektriker, Blau = Mechaniker

Best.-Nr.	Handraddurchmesser	A Breite	B Lochdurchm. für Schlösser	C Tiefe	D Höhe	E Durchmesser	F Lochdurchm. Ventilanschl.	VPE
Transparent
LOTO-145581	25 - 64 mm	120,10 mm	9,7 mm	35,9 mm	80,0 mm	70,6 mm	19,0 mm	1
LOTO-145582	64 - 127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-145583	127 - 165 mm	224,1 mm	9,7 mm	60,4 mm	181 mm	171,4 mm	63,5 mm	1
LOTO-145584	165 - 254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-145585	254 - 330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1
Rot
LOTO-065560	25 - 64 mm	120,10 mm	9,7 mm	35,9 mm	80,0 mm	70,6 mm	19,0 mm	1
LOTO-065561	64 - 127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-065562	127 - 165 mm	224,1 mm	9,7 mm	60,4 mm	181 mm	171,4 mm	63,5 mm	1
LOTO-065563	165 - 254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-065564	254 - 330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1
Blau
LOTO-065585	25 - 64 mm	120,10 mm	9,7 mm	35,9 mm	80,0 mm	70,6 mm	19,0 mm	1
LOTO-065586	64 - 127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-065587	127 - 165 mm	224,1 mm	9,7 mm	60,4 mm	181 mm	171,4 mm	63,5 mm	1
LOTO-065588	165 - 254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-065589	254 - 330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1
Gelb
LOTO-065590	25 - 64 mm	120,10 mm	9,7 mm	35,9 mm	80,0 mm	70,6 mm	19,0 mm	1
LOTO-065591	64 - 127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-065592	127 - 165 mm	224,1 mm	9,7 mm	60,4 mm	181 mm	171,4 mm	63,5 mm	1
LOTO-065593	165 - 254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-065594	254 - 330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1
Grün
LOTO-065595	25 - 64 mm	120,10 mm	9,7 mm	35,9 mm	80 mm	70,6 mm	19 mm	1
LOTO-065596	64 - 127 mm	184,8 mm	9,7 mm	50,6 mm	141,7 mm	132,3 mm	44,5 mm	1
LOTO-065597	127 - 165 mm	224,1 mm	9,7 mm	60,4 mm	181 mm	171,4 mm	63,5 mm	1
LOTO-065598	165 - 254 mm	318,3 mm	9,7 mm	76,2 mm	276,2 mm	276,2 mm	89,4 mm	1
LOTO-065599	254 - 330 mm	405,1 mm	9,7 mm	76,2 mm	363,5 mm	354,5 mm	104,5 mm	1

Lockout Absperr-Sets für Durchgangsventile – Farbsets

Die Sets sind farblich einheitlich. Enthalten ist jeweils eine Absperrung für Handradgrößen 25–64 mm, 64–127 mm, 127–165 mm, 165–254 mm und 254–330 mm, inkl. Warnaufkleber. Es können Sicherheitsschlösser mit max. Schlossbügelstärke 9,7 mm und min. Bügelhöhe 38 mm verwendet werden. Verwendet werden üblicherweise unsere Sicherheitsschlösser vom Typ Nylon-Stahl 71/40.

Komplett-Set zur Verriegelung von Durchgangsventilen mit Handrad
Je Set fünf Absperrungen für alle gängigen Handradgrößen
Farblich einheitliche Sets in Rot, Grün, Gelb, Blau und Transparent
Geeignet für Sicherheitsschlösser bis 9,7 mm Bügelstärke

Techn. Datenblatt LOTO-7

Best.-Nr.	Beschreibung	Farbe	VPE
LOTO-196212	Absperr-Set in den 5 oben verschiedenen Handradgrößen (Schösser separat bestellen - z.B. Nylon-Stahl 71/40)	ROT	1
LOTO-196214	Absperr-Set in den 5 oben verschiedenen Handradgrößen (Schösser separat bestellen - z.B. Nylon-Stahl 71/40)	GELB	1
LOTO-196215	Absperr-Set in den 5 oben verschiedenen Handradgrößen (Schösser separat bestellen - z.B. Nylon-Stahl 71/40)	GRÜN	1
LOTO-196213	Absperr-Set in den 5 oben verschiedenen Handradgrößen (Schösser separat bestellen - z.B. Nylon-Stahl 71/40)	BLAU	1
LOTO-196216	Absperr-Set in den 5 oben verschiedenen Handradgrößen (Schösser separat bestellen - z.B. Nylon-Stahl 71/40)	TRANSPARENT	1

Zusammenklappbare Handrad-Absperrungen für 76–600 mm ⌀

Zusammenklappbare Absperrung für Ventile

Techn. Datenblatt LOTO-81 (nicht ER417)

Die klappbaren Handrad-Absperrungen sichern Ventile mit einem Durchmesser von 76 bis 457 mm zuverlässig in der geschlossenen Position. Sie lassen sich bei Nichtgebrauch platzsparend zusammenklappen – ideal für mobile Lockout-Einsätze.

Besondere Merkmale LOTO-148646 bis 148648

Robustes spritzgegossenes Styrol bzw. Polypropylen für Innen- und Außeneinsatz
Vier Größen für Handräder von 76 bis 600 mm
Temperaturbeständig von –40 °C bis +100 °C
Herausbrechbare Mittelabdeckung ab 64 mm für OS- und Y-Ventile
Komplett umschließend zur Blockierung der Ventilbewegung
Platz für bis zu 2 Vorhängeschlösser, erweiterbar mit Schließbügel
Signalrote Ausführung mit Warnetiketten in EN, ES und FR

Besondere Merkmale zu LOTO-ER417

Geeignet für Handräder mit einem Durchmesser von 450 mm bis 600 mm (18“ bis 24“)
Bohrungsdurchmesser für Ventilkopf: 130 mm
Innere Höhe: 63 mm
Bohrungen für vier Sicherheitsvorhängeschlösser mit max. 7 mm Bügeldurchmesser
Beschriftung: Englisch
Material: faserverstärktes ABS von DuPont

Best.-Nr.	Material	Für Handrad-Durchmesser	Außen-Tiefe	Außen-Höhe	Außen-Durchm.	Lochdurchmesser	VPE
LOTO-148648	Styrol	76-178 mm	78,70 mm	189,00 mm	229,40 mm	44,50 mm	1
LOTO-148647	Styrol	178-330 mm	101,10 mm	346,20 mm	374,00 mm	73,70 mm	1
LOTO-148646	Styrol	330-457 mm	101,10 mm	472,70 mm	500,4 mm	73,70 mm	1
LOTO-ER417	Polypropylen	450-600 mm	75,00 mm	620,00 mm	690,00 mm	124,00 mm	1

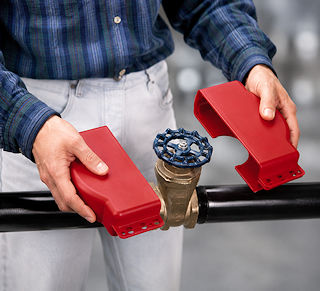

Verstellbare Absperrung für Handräder von 25 bis 165 mm

Das verstellbare Lockout-Blockiersystem von Brady bietet eine vielseitige Lösung zur Absicherung von Durchgangsventilen mit Handraddurchmessern von 25 bis 165 mm. Durch seine justierbare Konstruktion ersetzt es bis zu drei herkömmliche Ventilabsperrungen, was sowohl Platz als auch Kosten spart.

Verstellbare Handradabsperrung für Ventile

Techn. Datenblatt LOTO-70

Besondere Merkmale

Einstellbar für Handräder mit Durchmessern von 25 bis 165 mm
Hergestellt aus beständigem Polypropylen
Einsatzfähig bei Temperaturen von -20 °C bis +80 °C
Kompakte Maße mit 209 mm (B) × 130 mm (H) × 54 mm (T)
Inklusive Warnetiketten „DANGER LOCKED OUT DO NOT REMOVE“ in Englisch, Spanisch und Französisch

Weitere Eigenschaften

Geeignet für Vorhängeschlösser mit einer maximalen Bügelstärke von 9,4 mm und einer minimalen Bügelbreite von 20 mm
Schnelles Anbringen und Entfernen ohne zusätzliches Werkzeug
Ideal für verschiedene Branchen und Anwendungen im Bereich Lockout-Tagout

Art.Nr.	Beschreibung	Höhe (mm)	Breite (mm)	VPE
LOTO-064057	Verstellbares Blockiersystem für Durchgangsventile	130,00	209,00	1
