Shadowboards für Lockout-Tagout – individuell bedruckt

LOTO-Ausrüstung übersichtlich und griffbereit organisieren


Ein Shadowboard ist eine individuell gestaltete Organisationstafel, auf der Schattenkonturen feste Plätze für Schlösser, Verriegelungen und Warnanhänger kennzeichnen. Die Ausrüstung ist griffbereit; fehlende Komponenten sind sofort erkennbar

MAKRO IDENT bietet maßgefertigte Lockout-Tagout-Shadowboards aus Plexiglas, HartPVC, Aluminiumverbund und magnetischem Stahlverbund – ein- oder mehrteilig. Logos, Beschriftungen, Dokumentenhalter und beschreibbare Tabellen lassen sich integrieren. Auch Fremdprodukte und Werkzeuge können nach Musterprüfung eingeplant werden

Sie wissen noch nicht, wie Ihr Shadowboard aussehen soll? Wir beraten Sie zu Aufteilung, Ausstattung und möglichen Optionen. Mit der Erfahrung aus mehreren hundert erstellten Shadowboards schlagen wir passende Layouts vor und unterstützen Sie bei der Planung. Nach Ihrer Bestellung erstellen wir das individuelle Layout, das Sie vor der Fertigung zur Prüfung und Freigabe erhalten



Materialvarianten für Shadowboards

Vier Materialien stehen zur Auswahl. Entscheidend sind die gewünschte Größe, die Gestaltung und die benötigte Oberflächenfunktion.

Eigenschaft

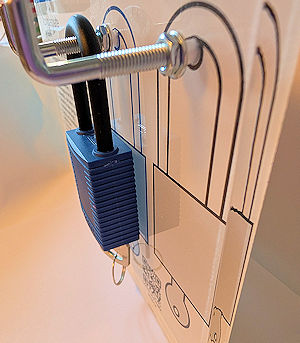

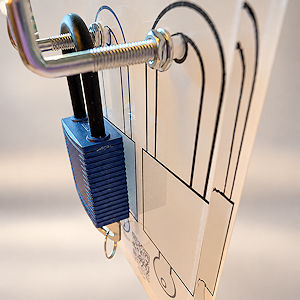

Plexiglasplatte für Shadowboards

Plexiglas

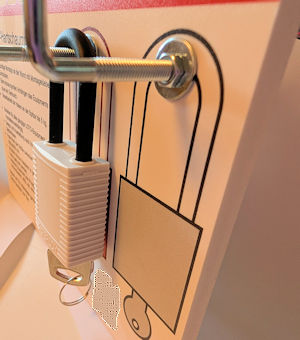

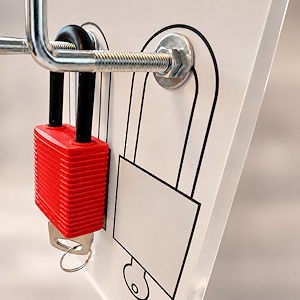

HartPVC-Platte für Shadowboards

HartPVC

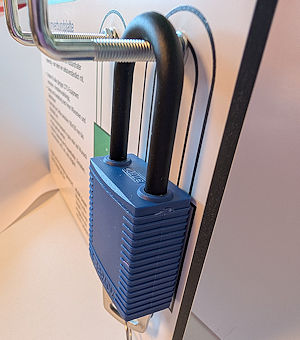

Aluminiumverbundplatte für Shadowboards

Aluminiumverbund

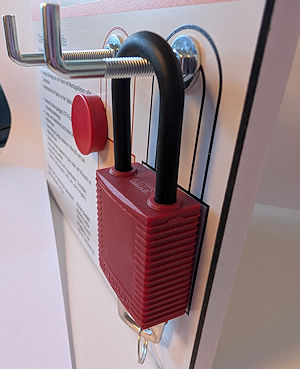

Magnetische Stahlverbundplatte für Shadowboards

Stahlverbund


Material und Aufbau Plexiglas HartPVC Aluminiumverbund Stahlverbund
Verfügbare Größen
Abhängig vom Rohmaterialmaß; größere Boards mehrteilig (Segmente) erstellbar *
Druckverfahren UV-Direktdruck rückseitig, weiß oder farbig hinterlegt
Digitaldruck vorderseitig
Schutzlaminat Kratzschutz auf Rückseite
Strukturiertes Kratzschutzlaminat auf Vorderseite
Optionaler Oberflächenschutz
Kratzschutz EXTREM - Hard-Coat-Folie vorderseitig, hochglänzend, für raue Umgebungen
Layout-Erstellung
Erstellung nach Wunschfarben und Wunschlayout mit Brady-Equipment und/oder Equipment anderer Hersteller, sowie Werkzeuge, Reinigungsgeräte usw. (nach bereit gestellten Mustervorlagen und vorheriger Absprache)
Beschreibbar Zusätzich mit spezieller Hard-Coat-Folie auf Anfrage
Auftragbare Whiteboardfolie, ganz- oder teilflächig
Magnetische Oberfläche
Mit selbstklebender Magnetfolie, ganz- oder teilflächig
Ja, für Magnete, Pins, Stifthalter usw.
Haken und Schrauben
Haken + Schrauben M4/M5/M6 inklusiv – passend zum Equipment
Mechanische Sicherung
Beidseitig mit Unterlegscheiben, Kontermuttern bzw. Flanschmuttern inklusiv, je nach Aufbau
Vormontage
Equipment-Befestigungen vormontiert - inklusiv
Bohrungen
Nach abgestimmtem Layout - inklusiv
Wandmontage
Wandbohrungen; optional Montageset, Edelstahl-Abstandhalter (15 mm) oder Aufhängungsrahmen
Rahmen und Aufhängung
Schutzrahmen, Rahmenaufhängung oder verdeckte Aufhängung auf Anfrage
Zusätzliche Halterungen
Dokumenten-, Ordner-, Warnanhängerhalter, Schütten und Sichttafeln
Layout-Service
Layout, Abstimmung und Freigabeabzug inklusive
Individuelle Gestaltung
Konturen, Logos, Farben, Texte, Nummerierungen und Tabellen
Besondere Vorteile Geschützter Druck; transparente oder vollflächig bedruckte Gestaltung Großformatig, vielseitig bestückbar Formstabil und großformatig Magnetzubehör flexibel anordnen
Typische Einsatzbereiche LOTO-Stationen mit transparenten Bereichen Große, umfangreich bestückte LOTO-Stationen Große Shadowboards und Informationstafeln LOTO- und Infoboards mit Magnetzubehör

* Maximale Segmentgrößen: Plexiglas: 950 × 1400 mm, HartPVC: 3000 × 1500 mm, Aluminiumverbund: 1500 × 3000 mm, Stahlverbund: 1000 × 1500 mm. Größere Boards können jederzeit aus mehreren Segmenten gefertigt werden.

Bei allen Varianten: Layout-Service mit Korrekturabzug, Bohrungen nach Zeichnung und Vormontage der vereinbarten Befestigungen. Die Ausstattung und der Lieferumfang werden im Angebot festgelegt.


Gestaltung und Ausstattung nach Ihrem Bedarf


Planungsbeispiel für ein LOTO-Shadowboard mit Produktplätzen, Beschriftungen und Zubehör

Planung und Ausstattungswünsche

  • Bestückung und Informationsflächen passend zu Ihrer LOTO-Ausrüstung und zum Einsatzort
  • Produktliste, Ausstattungswünsche und bei Bedarf eine Layoutskizze im ausfüllbaren Anfrageformular angeben
  • Gewünschte Schreibflächen ausdrücklich angeben: Strukturiertes Schutzlaminat ersetzt keine Whiteboardoberfläche!
  • Offene Fragen klären wir gemeinsam.

Vorlagen, Freigabe und Fertigung

  • Für Ausrüstung anderer Hersteller benötigen wir nach Absprache Muster oder maßgenaue Druckvorlagen zur Planung der Konturen und Aufnahmen.
  • Nach der Bestellung erhalten Sie einen Korrekturabzug mit Abmessungen zur Prüfung.
  • Nach Ihrer Freigabe fertigen wir das Shadowboard inkl. Bohrungen und Befestigungen für LOTO-Equipment und Wandaufhängung nach Vorgabe.

Diese Angaben benötigen wir von Ihnen für ein Angebot

Was soll auf Ihrem Shadowboard untergebracht werden und wie möchten Sie es gestaltet und befestigt haben? Damit wir die passende Größe ermitteln und ein konkretes Angebot erstellen können, benötigen wir folgende Angaben:

Größe und Anzahl Wunschmaße oder verfügbarer Platz, Stückzahl und Ausstattungsunterschiede je Board.
Material Gewünschte Plattenausführung oder Angaben zur Einsatzumgebung und Beanspruchung.
Bestückung Artikelnummern oder Produktbezeichnungen, Mengen, Anzahl der Schattenkonturen und gewünschte Anordnung.
Gestaltung Hintergrund- und Konturfarben, Texte, Überschriften, Zuständigkeiten, Abteilungsnamen, Logo und Tabellen.
Halterungen Dokumenten-/Tag-Halterungen, Ordnerhalter, Sichttafeln, Warnanhängeraufnahmen und Schütten – jeweils mit Anzahl und Größe.
Schreibflächen + Zubehör Whiteboardflächen mit Größenangaben, Markerhalter und magnetische Ergänzungen.
Montage Mit oder ohne Rahmen, Bohrungspositionen und Lochdurchmesser, Abstandhalter, rückseitige Aufhängung oder fahrbares Gestell sowie gewünschte Befestigungsteile.

Nutzen Sie dafür das unten verlinkte ausfüllbare Anfrageformular und fügen Sie bei Bedarf eine Produktliste oder Layoutskizze bei. Sie müssen noch kein fertiges Layout haben: Wir unterstützen Sie bei der Auswahl und Anordnung der Ausstattung. Beschreiben Sie noch offene Punkte und Ihre Vorstellungen möglichst genau, damit wir diese gemeinsam klären und anschließend Ihr Angebot erstellen können.
