Rohrkennzeichnung: ISO 14726 IMO Rohrmarkierer

Rohrmarkierer gemäß ISO 14726 für den Einsatz auf See

Die Seeschifffahrt ist das pulsierende Herz der weltweiten Wirtschaft. Die Schiffe werden größer und moderner, und es besteht ein unablässiger Druck zu weiterer Optimierung. Die optimale Balance zwischen Sicherheit, Effizienz und Compliance zu finden, gehört für Sicherheitsoffiziere, Prozess- und Wartungsmanager an Bord zu den höchsten Prioritäten

Für ein Höchstmaß an Sicherheit ist es zwingend erforderlich, Rohre auf Schiffen und in Offshore-Anlagen zu kennzeichnen. Unfälle und Verletzungen sowie Schäden an Maschinen und Ausrüstung können entstehen, wenn nicht bekannt ist, welche Substanzen durch welche Rohre fließen.

Die Norm 14726 der internationalen Organisation für Normung (ISO) legt die Hauptfarben zur Kennzeichnung von Substanzen in Rohren fest. ISO 14726-2 bestimmt weitere Zusatzfarben, mit denen die Substanzen detaillierter gekennzeichnet werden können.

Mehr Sicherheit: Rohrinhalte mit Markierern kennzeichnen, die der ISO 14726 entsprechen und den Umweltbedingungen auf See standhalten
Komplettangebot: vollständig an Kundenbedürfnisse anpassbare Rohrmarkierer, Schilder, Etiketten, Anhänger, Bodenmarkierungen, Lockout-Tagout und Sorptionsmittel. Alles aus einer Hand.

Grundlegende Kennzeichnungsfarben

Rohrmarkierer gemäß ISO 14726 sind eine Kombination aus 2 Farbkategorien:
• Hauptfarben für Stoffgruppen
• Zusatzfarben für unterschiedliche Stoffe oder Funktionen

Die Norm ISO 14726 legt die Hauptfarben zur Kennzeichnung von Rohrleitungen in marinen Umgebungen fest. Jede der folgenden Farben steht für eine bestimmte Stoffgruppe.

Rohrinhalt	Farbe
Abfallstoffe	Schwarz - RAL 9005
Süßwasser	Blau - RAL 5015
Meerwasser	Grün - RAL 6018
Kraftstoff	Braun - RAL 8001
Nicht entzündliche Gase	Grau - RAL 7001
Säuren und Laugen	Violett - RAL 4001
Abwasser	Schwarz
Andere Öle als Kraftstoff	Orange - RAL 2003
Dampf	Silber - RAL 9006
Luft in Ventilationssystemen	Weiß - RAL 9010
Brandbekämpfung	Rot - RAL 3000
Entzündliche Gase	ocker-Ocker - RAL 1021

Gesetze

In Hang III der Richtlinie 92/58/EWG vom 24. Juni 1992 hat die Europäische Union die Mindestvorschriften für die Beschilderung von Behältern und Rohren festgelegt. EU-Mitliedsstaaten sind verpflichtet, diese Mindestvorschriften in ihre nationalen Gesetze aufzunehmen.

• Rohrmarkierer müssen auf sichtbaren Seiten angebracht werden.
• Rohrmarkierer müssen an den gefährlichsten Stellen und in regelmäßigen Abständen angebracht werden.
• Stoffe und Gemische müssen mit GHS/CLP-Symbolen gekennzeichnet werden.
• Rohrmarkierer müssen aus Materialien bestehen, die für die jeweilige Umgebung geeignet sind.
• Bei schlechten Lichtverhältnissen sollten phosphoreszierende Farben, reflektierende Materialien oder künstliche Beleuchtungsquellen verwendet werden.

Normen

Die Kennzeichnung von Rohrinhalten wird durch die internationale Norm ISO 20560 geregelt. Diese Norm umfasst Regeln für die Größe der Rohrmarkierer, Sichtabstände, GHS/COP-Symbole, Warnsymbole, die Farbkodierung und andere Aspekte.
Die Normen sind von der offiziellen Normbehörde des jeweiligen Landes erhältlich. MAKRO IDENT liefert Rohrmarkierer, die der Norm Ihrer Wahl entsprechen.

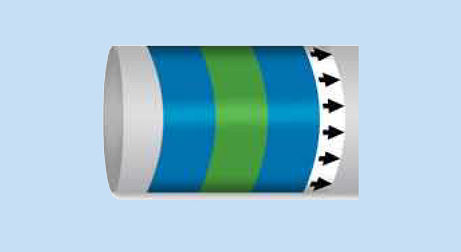

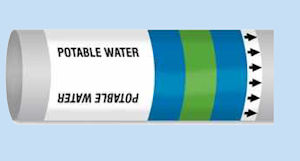

				Mit Legende			Ohne Legende
				Klein 225mmx30M	Mittel 400mmx30M	Groß 600mmx30M	Klein 127mmx30M	Mittel 200mmx30M	Groß 300mmx30m
Abfallstoffe
Black Water				310763	310700	310638	310573	310509	310445
Waste Oil				310764	310701	310639	310574	310510	310446
Bilge Water				310765	310702	310640	310575	310511	310447
Exhaust Gas				310766	310703	310641	310576	310512	310448
Grey Water				310767	310704	310642	310577	310513	310449
Sewage				310768	310705	310643	310578	310514	310450
Süßwasser
Fresh Water				310769	310706	310644	310579	310515	310451

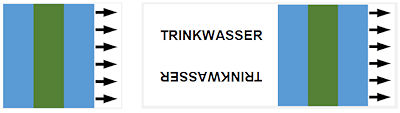

Potable Water				310770	310707	310645	310580	310516	310452
Distilate				310771	310708	310646	310581	310517	310454
Gas Turbine Wash Water				310772	310709	310647	310582	310518	310454
Feed Water		Silber		310773	310710	310648	310583	310519	310455
Cooling Fresh Water				310774	310711	310649	310584	310520	310456
Chilled Water				310775	310712	310650	310585	310521	310457
Condensate				310776	310713	310651	310586	310522	310458
Meerwasser
Decontamination Water				310777	310714	310652	310587	310523	310459
Sea Water - Sanitary				310778	310715	310653	310588	310524	310460
Ballast Water				310779	310716	310654	310589	310525	310461
Cooling Sea Water				310780	310717	310655	310590	310526	310462
Kraftstoff
Cooling Sea Water							310591	310527	310463
HFO (Heavy Fuel Oil)				310781	310718	310656	310592	310528	310464
Aviation Fuel				310782	310719	310657	310593	310529	310465
Biological Fuel				310783	310720	310658	310594	310530	310466
Gas Turbine Fuel				310784	310722	310659	310595	310531	310467
MDO (Marine Diesel Fuel)				310785	310723	310660	310596	310532	310468
Nicht entzündliche Gase
Oxygen				310786	310724	310661	310597	310533	310469
Inert Gas				310787	310725	310662	310598	310534	310470
Nitrogen				310788	310726	310663	310599	310535	310471
Refrigerant				310789	310727	310664	310600	310536	310472
Compressed Air - Low Pressure				310790	310728	310665	310601	310537	310473
Compressed Air - High Pressure				310791	310729	310666	310602	310538	310474
Control Air - Regulation Air				310792	310730	310667	310603	310539	310475
Breathing Air				310793	310731	310668	310604	310540	310476
Breathing Gas				310794	310732	310669	310605	310541	310477
Säuren und Laugen
							310606	310542	310478
Andere Öle als Kraftstoff
Thermal Fluid				310795	310733	310670	310607	310543	310479
Lubrication Oil for Gas Turbines				310796	310734	310671	310608	310544	310480
Hydraulic Fluid				310797	310735	310672	310609	310545	310481
Lubrication of Steam Turbines		Silber		310798	310736	310673	310610	310546	310482
Lubrication Oil for Gears				310799	310737	310674	310611	310547	310483
Lub. Oil for Int.Comb.Engines				310800	310738	310675	310612	310548	310484
Dampf
Steam for Heating				310801	310739	310676	310613	310549	310485
Driving Steam				310802	310740	310677	310614	310550	310486
Exhaust Steam				310803	310741	310678	310615	310551	310487
Supply Steam				310804	310742	310679	310616	310552	310488
Luft in Ventilationssystemen
Discharge Air				310805	310743	310680	310617	310553	310489
Mechanical Supply Air - Cold				310806	310744	310681	310618	310554	310490
Natural Exhaust Air				310807	310745	310682	310619	310555	310491
Atmospheric Air				310808	310746	310683	310620	310556	310492
Mechanical Exhaust Air				310809	310747	310684	310621	310557	310493
Decontaminated Supply Air				310810	310748	310685	310622	310558	310494
Mechanikal Recirculated Air				310811	310749	310686	310623	310559	310495
Mechanical Supply Air - Warm		Silber		310812	310750	310687	310624	310560	310496
Smoke Clearance				310813	310751	310688	310625	310561	310497
Conditioned Supply Air				310814	310752	310689	310626	310562	310498
Natural Supply Air				310815	310753	310690	310627	310563	310499
Brandbekämpfung
Fire Fighting Water				310816	310754	310691	310628	310564	310500
Fire Fighting Gas				310817	310755	310692	310629	310565	310501
Sprinkler Water				310818	310756	310693	310630	310566	310502
Spray Water				310819	310757	310694	310631	310567	310503
Fire Fighting Powder				310820	310758	310695	310632	310568	310504
Fire Fighting Foam				310821	310759	310696	310633	310569	310505
Entzündliche Gase
Hydrogen				310822	310760	310697	310634	310570	310506
Acetylene				310823	310761	310698	310635	310571	310507
Acetylene				310824	310762	310699	310636	310572	310508

---
