Lockout-Verriegelungen für Schutzschalter

Eine sichere und effektive Methode für die Verriegelung europäischer Leitungsschutzschalter. Für die meisten erhältlichen Typen passend.

• Miniatur-Verriegelungssystem für Leitungsschutzschalter = Keine Werkzeuge für die Montage notwendig
• Verriegelung lässt sich mit Hilfe eines Druckknopfes leicht anbringen
• Der Verbindungsriegel hat ein kleines Rad für die schnelle Anbringung
• Für ein- und mehrpolige Schutzschalter geeignet
• Aus glasfaserverstärtktem Nylon
• Erhältlich in 1er- oder 6er-Packs

Für mehr Sicherheit wird die Verwendung zusammen mit einem Vorhängeschloss für die Elektrik empfohlen mit nicht leitendem Nylonbügel Nylon-Nylon 71PS/40 speziell für die Elektrik.

Die Universal-Mini-Verriegelung von Brady ist eine besonders kompakte Lockout-Tagout-Lösung zur sicheren Absperrung von Leitungsschutzschaltern. Sie lässt sich ohne Werkzeug montieren und ist für enge Sicherungskästen ausgelegt.

• Werkzeuglose Montage, schnell angebracht und wieder lösbar
• Sehr flache Bauform – Türen von Sicherungskästen bleiben schließbar
• Für ein- und mehrpolige Schutzschalter geeignet
• Material: glasfaserverstärktes Nylon, temperaturbeständig von -20 bis +120 °C
• Abmessungen ca. 60,7 x 29,2 x 17,3 mm (B x H x T)
• Für 1 Vorhängeschloss bis ca. 7,1 mm Bügelstärke

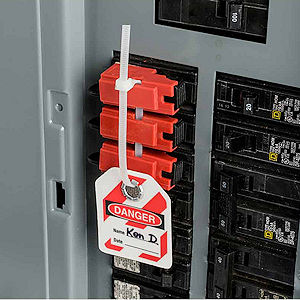

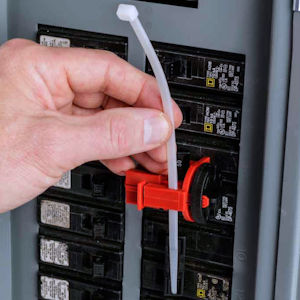

Die TAGLOCK™ Schutzschalter-Verriegelung von Brady kombiniert Kennzeichnung und Verriegelung in einer einzigen Lockout-Tagout-Lösung. Sie verhindert das unbeabsichtigte Einschalten von Schutzschaltern während Wartungs- und Servicearbeiten und sorgt gleichzeitig für eine klare, direkt sichtbare Sicherheitskennzeichnung. Wartungsteams können Schaltkreise schnell sperren und eindeutig markieren – für strukturierte, sichere und normgerechte Arbeitsabläufe an elektrischen Anlagen.

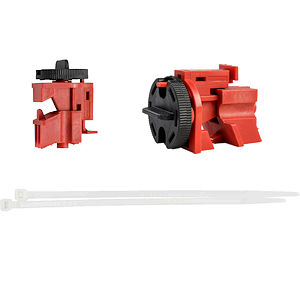

Die TagLock Vorrichtung von Brady verhindert das versehentliche Aktivieren elektrischer Schaltkreise bei Wartungsarbeiten. Die Lösung kombiniert Kennzeichnung und Verriegelung in einem Produkt, sodass Schutzschalter gleichzeitig gesperrt und mit klaren Sicherheits- und Warnhinweisen versehen werden können. Das erleichtert die Vorbereitung und sichere Durchführung von Lockout-Tagout-Maßnahmen deutlich.

• Kombination aus Sperren und Kennzeichnen in einer Vorrichtung
• Geeignet für mehrpolige Schutzschalter
• Sicher abschließbar mit 1 Vorhängeschloss
• Material: glasfaserverstärktes Nylon, -20 bis +120 °C
• Inklusive zwei Kabelbinder zur Befestigung

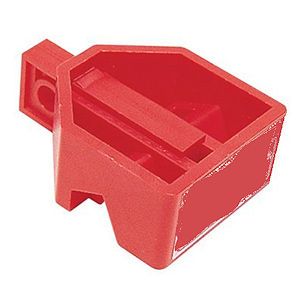

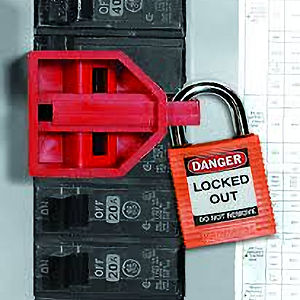

Die Verriegelung für mehrpolige Schutzschalter von Brady ist eine einfache und kostengünstige Lockout-Tagout-Lösung zur sicheren Absperrung mehrpoliger Schalter während Wartungs- und Servicearbeiten. Sie sorgt dafür, dass Schaltkreise zuverlässig in der AUS-Position gesichert bleiben und nicht unbeabsichtigt aktiviert werden können.

• Geeignet für mehrpolige Schutzschalter
• Kostengünstige, praxisnahe LOTO-Absperrlösung
• Robustes, schlagzähmodifiziertes Nylon
• Abschließbar mit 1 Vorhängeschloss bis ca. 7,14 mm Bügelstärke
• Kompakte Bauform für den Einsatz im Schaltschrank
• Abmessungen ca. 66,04 x 47,50 x 20,57 mm

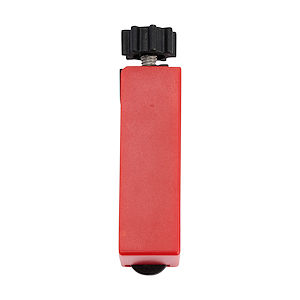

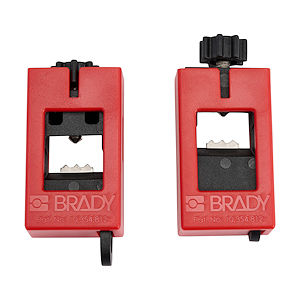

Die flache Schutzschalterverriegelung von Brady ist eine platzsparende Lockout-Tagout Lösung zur Absicherung einzelner Schutzschalter. Durch die besonders niedrige Bauform kann die Schaltschranktür trotz Verriegelung geschlossen bleiben. Ideal für Bereiche, in denen Verteiler zugänglich, aber einzelne Stromkreise sicher gesperrt werden müssen.

• Sehr flache Bauweise – Schalttafel-Türen bleiben geschlossen
• Werkzeuglose Montage über integriertes Daumenrad
• Geeignet für einpolige Schutzschalter
• Manipulationssichere Ausführung gegen unbefugtes Entfernen
• Material: Polypropylen, temperaturbeständig von -20 bis +80 °C
• Kompakte Maße: 25,40 x 50,80 x 12,70 mm
• Für 1 Vorhängeschloss bis ca. 7 mm Bügeldurchmesser

Das Kompakt-Verriegelungssystem für Schutzschalter ermöglicht eine schnelle und sichere Absicherung im Rahmen von Lockout-Tagout-Maßnahmen. Die kompakte Vorrichtung wird direkt über dem Schutzschalter positioniert, über eine Stellschraube fixiert und anschließend mit einem Vorhängeschloss gesichert. Sie eignet sich für viele ein-, zwei- und dreipolige Schutzschalter und ist durch ihre platzsparende Bauform besonders gut für enge Schalttafeln geeignet.

Besondere Merkmale:

• Kompakte Bauform für ein-, zwei- und dreipolige Schutzschalter
• Montage direkt über dem Schutzschalter mit Stellschraube
• Schnelle Fixierung ohne Spezialwerkzeug
• Für ein Vorhängeschloss geeignet (Bügelstärke bis 6,53 mm)

Die Universal LS-Schaltersperren „Hase“ und „Specht“ dienen zum sicheren Blockieren von Leitungsschutzschaltern, FI-LS und Hauptschaltern verschiedener Hersteller. Beide Varianten verhindern das Wiedereinschalten während Wartungsarbeiten und werden mit einem Sicherheitsschloss verriegelt.

Die Ausführung „Hase“ ist besonders flexibel einsetzbar und eignet sich auch für viele ältere Schutzschalter-Modelle. Die Fixierung erfolgt werkzeuglos über eine Rändelschraube, der Schlossbügel wird durch das integrierte Auge geführt. Die kompakte Variante „Specht“ besteht aus eloxiertem Aluminium und wird per Schlitzschraube mit Schraubendreher fest angezogen. Sie ist für viele gängige LS-Schalter geeignet.

Zur Verriegelung der LS-Schaltersperren „Hase“ und „Specht“ eignen sich z. B. Brady Sicherheitsschlösser Nylon-Nylon 71PS/40. Auch COMPACT+Kabel-Schlösser oder Kabelverriegelungen können für mehrere nebeneinanderliegende Schalter verwendet werden.

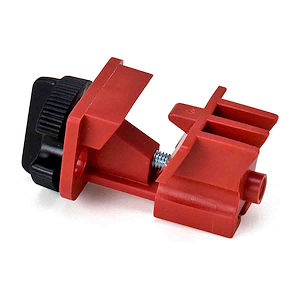

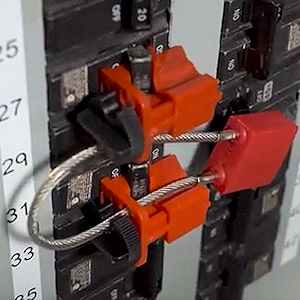

Klemm-Schutzschalter-Verriegelungen ermöglichen eine zuverlässige Absicherung von ein- und mehrpoligen Schutzschaltern – schnell, sicher und ohne Werkzeug. Die Montage erfolgt direkt am Schalter über ein patentiertes Daumenrad, das eine feste Klemmung in wenigen Sekunden erlaubt. Die kompakte Bauform spart Platz in der Schalttafel und verhindert unbeabsichtigtes Wiedereinschalten während Wartungsarbeiten. Zwei Varianten decken unterschiedliche Spannungsbereiche und Baugrößen ab.

Besondere Merkmale:

• Werkzeuglose Montage über patentiertes Daumenrad zur schnellen Klemmfixierung
• Geeignet für viele einpolige und mehrpolige Schutzschalter
• Abnehmbare Isolierschelle zur erweiterten Anpassung an verschiedene Schaltertypen
• Manipulationssichere Ausführung gegen unbefugtes Entfernen

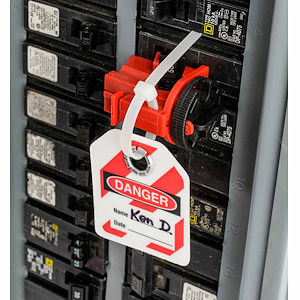

Die TAGLOCK™ Schutzschalter-Verriegelung von Brady kombiniert Kennzeichnung und Verriegelung in einer einzigen Lockout-Tagout-Lösung. Sie verhindert das unbeabsichtigte Einschalten von Schutzschaltern während Wartungs- und Servicearbeiten und sorgt gleichzeitig für eine klare, direkt sichtbare Sicherheitskennzeichnung. Wartungsteams können Schaltkreise schnell sperren und eindeutig markieren – für strukturierte, sichere und normgerechte Arbeitsabläufe an elektrischen Anlagen.

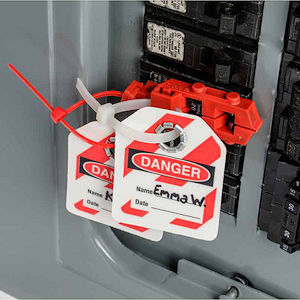

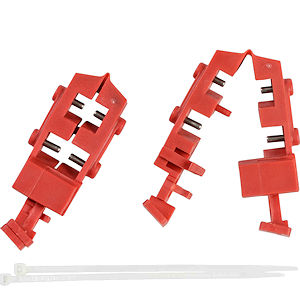

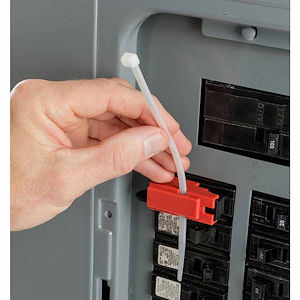

Die TagLock Snap-On-Verriegelung für 120-V-Schutzschalter von Brady verbindet Kennzeichnung und Verriegelung in einem einzigen Lockout-Tagout-System. Sie wird einfach auf den Schutzschalter aufgeklickt und verhindert zuverlässig das unbeabsichtigte Wiedereinschalten während Wartungs- und Servicearbeiten. Sicherheits- und Warnhinweise sind direkt an der Verriegelungsstelle sichtbar angebracht.

• Snap-On-Montage – schnelles Aufklicken ohne Werkzeug
• Kombiniert Sperren und Kennzeichnen in einer Lösung
• Geeignet für 120-V-Schutzschalter
• Abschließbar mit 1 Vorhängeschloss bis ca. 7,14 mm Bügelstärke
• Material: glasfaserverstärktes Nylon, -20 bis +120 °C
• Kompakte Maße: 68,48 x 25,55 x 15,75 mm
• Inklusive zwei Kabelbinder zur zusätzlichen Fixierung

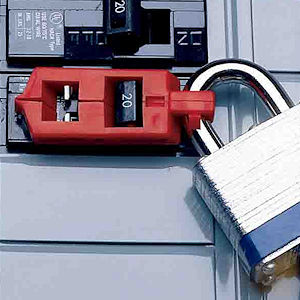

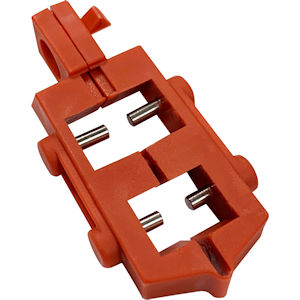

Die Standard Snap-On-Verriegelung für 120-V-Schutzschalter von Brady ist eine kompakte Lockout-Tagout Lösung zur schnellen Absperrung einpoliger Schutzschalter mit Hebelloch. Sie wird direkt auf den Schalter aufgeklickt und sorgt für eine sichere Verriegelung während Wartungs- und Servicearbeiten – ohne Zusatzmechanik oder integriertes Kennzeichnungssystem. Abzusperren ist die Verriegelung mit einem unserer Sicherheitsschlösser.

• Snap-On-Montage – einfach aufklicken, kein Werkzeug nötig
• Für einpolige 120-V-Schutzschalter mit Hebelloch
• Klassische Verriegelung ohne TAGLOCK-Kennzeichnungssystem
• Kompakte, sehr flache Bauform für enge Schaltkästen
• Abschließbar mit 1 Vorhängeschloss bis ca. 7,14 mm Bügelstärke
• Material: Nylon, temperaturbeständig von -20 bis +120 °C
• Maße ca. 54,36 x 30,23 x 8,38 mm

Die EZ Panel Loc™ Schutzschalter-Verriegelungen (120-277 Volt) dienen zur schnellen Absicherung von Schutzschaltern im Rahmen von Lockout-Tagout-Arbeiten. Die kompakten Vorrichtungen werden direkt am Schalter befestigt und verhindern zuverlässig das Wiedereinschalten. Es stehen zwei Varianten zur Verfügung – je nach Bauform des Schutzschalters mit oder ohne Loch in der Schalterzunge.

Besondere Merkmale

• Kompakte Verriegelung für Lockout-Tagout an Schutzschaltern
• Schnelle Montage direkt am Schalter ohne Umbauten
• Robustes Material für industrielle Einsatzumgebungen
• Geeignet für viele ein- und mehrpolige Schutzschalter (modellabhängig)
• Snap-On-Version: für Schutzschalter mit Loch in der Zunge – wird über Rastpins einfach aufgeklickt
• Klemmversion: für Schutzschalter ohne Loch – wird mit Daumenschraube festgeklemmt und gesichert

Die EZ Panel Loc™ Halterung ist ein Zubehör zur zentralen Aufnahme von Lockout-Verriegelungen im Schaltschrank. Sie ermöglicht das Anbringen mehrerer Vorhängeschlösser an einer festen Schiene und entlastet dabei die Schutzschalter mechanisch. Dadurch kann die Schaltschranktür auch bei aktiven Verriegelungen geschlossen bleiben. Die Halterung wird fest aufgeklebt und eignet sich besonders für Gruppen-Lockout-Anwendungen.

Besondere Merkmale

• Zentrale Schloss-Halterung für EZ Panel Loc Verriegelungen im Schaltschrank
• Schaltschranktür bleibt trotz angebrachter Lockouts schließbar
• Für Gruppen-Lockout mit mehreren Schlössern geeignet (modellabhängig)
• Selbstklebende Montage mit dauerhaftem Acrylklebstoff
• Entlastet Schutzschalter vom Gewicht der Verriegelungen
• Robustes, glasfaserverstärktes Nylon, einsetzbar von -20 °C bis +120 °C

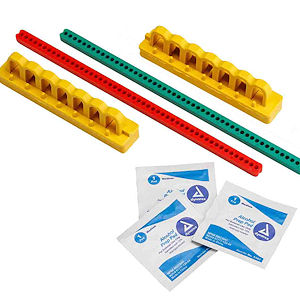

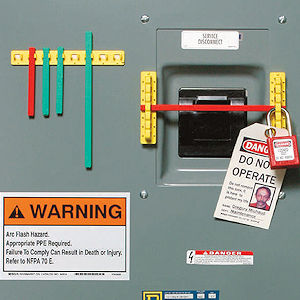

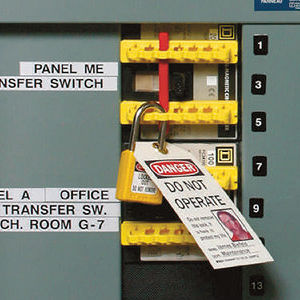

Das Schutzschalter-Blockierset für 480–600 Volt eignet sich ideal zur sicheren Verriegelung überdimensionierter und ungewöhnlich geformter Schutzschalter im Rahmen von Lockout-Tagout Maßnahmen. Das System wird direkt am Schaltkasten montiert – über selbstklebende Halterungsschienen, ganz ohne Bohren. Die Installation ist schnell umgesetzt und dauerhaft haltbar. Farbcodierte Sperrstäbe zeigen den Schaltzustand klar an: Rot für verriegelt in AUS-Position, Grün für verriegelt in AN-Position.

• Selbstklebende Halterungen werden dauerhaft am Schaltkasten angebracht; einfach Oberfläche reinigen und aufkleben - ganz ohne Bohren.
• Roter Sperrstab bedeutet Verriegelung des Schalters in der "AUS"-Position
• Grüner Sperrstab bedeutet Verriegelung des Schalters in der "AN"-Position
• Das Set enthält: 2 gelbe Halterungsschienen, 1 roten Sperrstab, 1 grüner   Sperrstab und 3 in Alkohol getränkte Tücher zur Oberflächenreinigung
• Weitere Halterungen und Sperrstäbe können nachbestellt werden

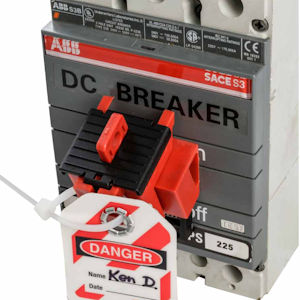

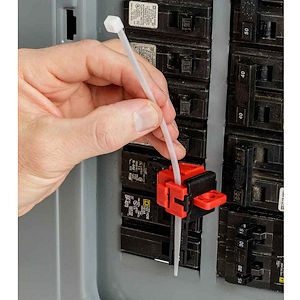

Die Brady TagLock Klemmverriegelung ist eine praxisgerechte Lockout-Tagout-Lösung für 120/277-V-Schalter. Sie wird direkt am Schutzschalter festgeklemmt und verhindert ein unbeabsichtigtes Wiedereinschalten während Wartungsarbeiten. Das TAGLOCK-System verbindet Verriegelung und klare Sicherheitskennzeichnung in einer Einheit.

• Klemmmontage direkt am Schutzschalter – kein Bohren, kein Umbau
• TAGLOCK-System: Sperren und Kennzeichnen kombiniert
• Geeignet für 120/277-V-Schutzschalter
• Für Schalterbreiten bis ca. 66,7 mm
• Abschließbar mit 1 Vorhängeschloss bis ca. 7,14 mm Bügelstärke
• Material: glasfaserverstärktes Nylon und Polypropylen
• Temperaturbereich von -40 bis +115 °C
• Kompakte Maße: ca. 27,0 x 34,9 x 32,3 mm

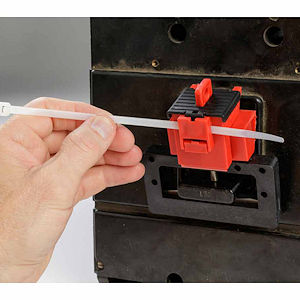

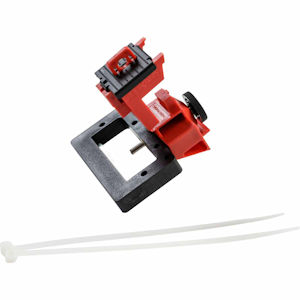

Die Brady TagLock Klemmverriegelung für Schutzschalter wurde speziell für große und breite Schutzschalter entwickelt. Sie ermöglicht eine sichere Lockout-Tagout Absperrung bei Hochspannungsanwendungen und kombiniert Verriegelung mit klarer Kennzeichnung direkt am Schalter. Die Befestigung erfolgt per Klemmmechanismus – schnell und ohne Umbauten.

• TAGLOCK-System – Sperren und Kennzeichnen in einer Lösung
• Für große Schutzschalter bei 480/600 V
• Klemmmontage direkt am Schalter, kein Bohren erforderlich
• Geeignet für Schalterbreiten bis ca. 57,15 mm
• Abschließbar mit 1 Vorhängeschloss bis ca. 7,14 mm Bügelstärke
• Material: glasfaserverstärktes Nylon und Polypropylen
• Temperaturbereich von -20 bis +80 °C
• Große, stabile Ausführung: ca. 95,3 x 105,2 x 59,9 mm

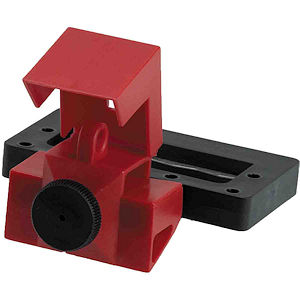

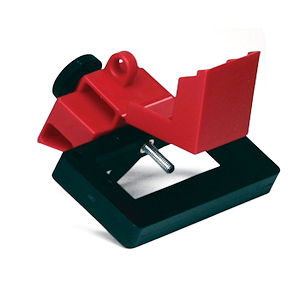

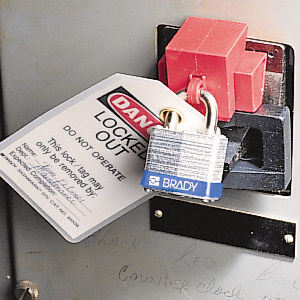

Die Klemmverriegelung für überdimensionierte Schutzschalter ist speziell für große 480–600-V-Schalter ausgelegt. Sie wird über einen Daumenschraubenmechanismus in wenigen Sekunden befestigt – ganz ohne Werkzeug. Die robuste Ausführung sorgt für eine sichere Lockout-Tagout-Absperrung auch bei breiten und starken Schutzschaltern.

• Speziell für überdimensionierte Schutzschalter (480–600 V)
• Schnelle Klemmmontage per Daumenschraube – kein Werkzeug nötig
• Verbessertes Klingen-/Klemmdesign für hohe Modellkompatibilität
• Für Schalterbreiten bis ca. 57,15 mm und Dicke bis ca. 22,2 mm
• Abschließbar mit 1 Vorhängeschloss bis ca. 7,14 mm Bügelstärke
• Material: Polypropylen, temperaturbeständig −20 bis +80 °C
• Kompakte Maße: 95,25 x 27,94 x 12,70 mm

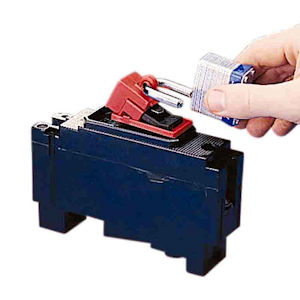

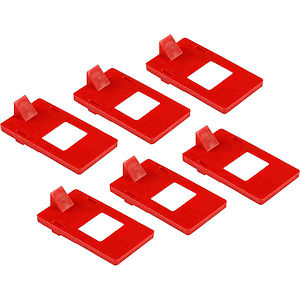

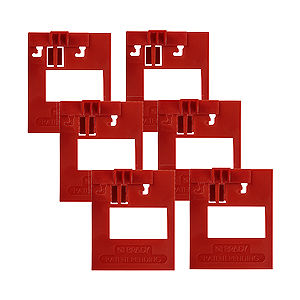

Die abnehmbaren Isolierschellen und Verriegelungsklampen für Schutzschalter erweitern die Einsatzmöglichkeiten von Klemmschutzschalter-Verriegelungen deutlich. Sie sorgen für eine sichere und formschlüssige Blockierung – besonders bei Schutzschaltern mit langen oder breiten Schiebeschaltern. Ideal als Zubehör für Lockout-Tagout-Anwendungen bei Wartungsarbeiten.

• Zubehör zur Erweiterung der Klemmschutzschalter-Verriegelungen
• Sorgt für zuverlässige Sperrung bei langen Schalterhebeln
• Abnehmbar und schnell anzubringen
• Geeignet für 120/277 V und 480/600 V Varianten
• Material: Polypropylen, temperaturbeständig −20 bis +80 °C
• Auffällige rote Ausführung für gute Sichtbarkeit
• Lieferung jeweils im 6er-Pack
• Kompakte Bauform – ideal als Ergänzungszubehör im LOTO-Set
