Sichere Verriegelung von Gasflaschen und Druckluftsystemen
Lockout-Absperrungen für Gas und Druckluft verhindern unkontrollierte Energieabgaben und schützen zuverlässig vor Gefahren durch Gasflaschen, Druckluftleitungen und pneumatische Energiequellen. Die eingesetzten Lockout-Tagout (LOTO)-Vorrichtungen ermöglichen eine sichere Durchführung von Wartungs- und Instandhaltungsarbeiten, indem Ventile, Kupplungen und Regler gegen unbeabsichtigtes Öffnen oder Einschalten verriegelt werden.
Je nach Anwendung stehen passende Absperrlösungen für Gaszylinder, Druckluftanschlüsse und pneumatische Regler zur Verfügung. Sie unterbinden Manipulationen, verhindern unerwartete Druckabgaben und tragen dazu bei, Arbeitsunfälle sowie Sachschäden zu vermeiden. Der gezielte Einsatz von Lockout-Systemen erhöht die Arbeitssicherheit und unterstützt die Einhaltung gesetzlicher Vorgaben im Rahmen von Lockout-Tagout.
Gaszylinder Lockout-Verriegelung
Die Gaszylinder Lockout-Verriegelung dient zur sicheren Absperrung von Gaszylinder-Ventilen während Wartungs-, Instandhaltungs- oder Reparaturarbeiten. Sie verhindert zuverlässig die unbeabsichtigte Öffnung von Zylindertanks wie z. B. Propangasflaschen für Gabelstapler oder freistehende Gasflaschen. Durch das kompakte Design eignet sich die Vorrichtung besonders für den Einsatz in engen Bereichen und lässt sich schnell am Ventil anbringen, um eine Betätigung wirksam zu verhindern.
Besondere Merkmale
- Robuste Konstruktion aus widerstandsfähigem Polystyren für den industriellen Einsatz.
- Kompaktes Design für die Anwendung in engen oder schwer zugänglichen Bereichen.
- Verriegelbar mit bis zu zwei Vorhängeschlössern zur sicheren Ventilabsperrung.
| Best.-Nr. | Beschreibung | Farbe | ∅ Ventil-
loch (mm) |
Min. lichte Bügel-
breite (mm) |
VPE |
| LOTO-046139 | Gaszylinder-Verriegelung - Für Schlösser mit max. Schlossbügelstärke: 6,5 mm / min. Schlossbügelbreite: 20 mm | rot | 31,5 | 20,00 | 1 |

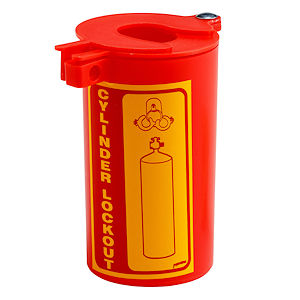

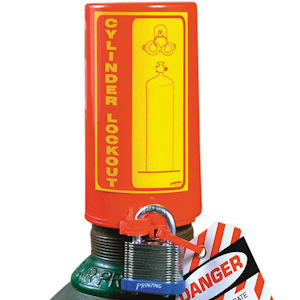

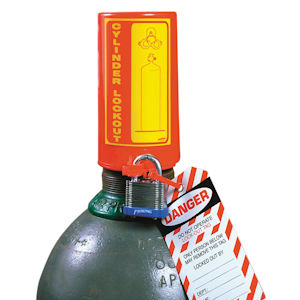

Gasflaschen Lockout-Verriegelung
Die Gasflaschen Lockout-Verriegelung verhindert zuverlässig den Zugriff auf das Hauptzylinderventil während Wartungs- oder Instandhaltungsarbeiten. Die justierbare Absperrvorrichtung lässt sich ohne Anpassung an unterschiedliche Durchmesser oder Gewindeformen einsetzen und eignet sich für Gewindestücke bis zu einem Durchmesser von ∅ 88 mm. Die Montage erfolgt innerhalb weniger Sekunden und ermöglicht eine sichere Umsetzung von Lockout-Tagout-Maßnahmen an Gasflaschen.
Besondere Merkmale
- Verhindert den Zugriff auf das Hauptzylinderventil während Wartungsarbeiten.
- Für Gewindestücke bis zu einem Durchmesser von ∅ 88 mm geeignet.
- Schnelle Montage und Verriegelung mit einem Vorhängeschloss.
| Best.-Nr. | Beschreibung | Höhe (mm) | Durchmesser (mm) | VPE |
| LOTO-045629 | Gasflaschenverriegelung | 158,80 | 88,10 | 1 |

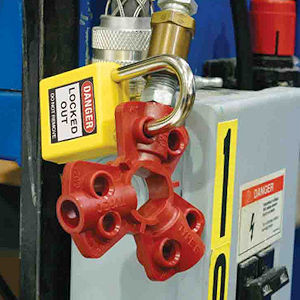

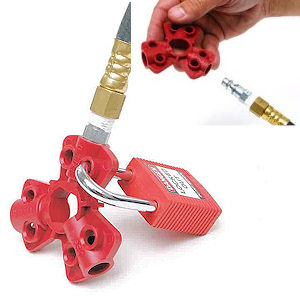

Pneumatische Lockout-Absperrung
Die pneumatische Lockout-Absperrung dient zur sicheren Isolation von Druckluftquellen während Wartungs- und Instandhaltungsarbeiten an pneumatischen Anlagen. Sie wird direkt am Stecker angebracht und trennt die angeschlossenen Gerätschaften zuverlässig von der Energieversorgung, ohne dass zusätzliche Absperrventile installiert werden müssen. Dadurch lassen sich Installationsaufwand und Stillstandzeiten deutlich reduzieren.
Besondere Merkmale
- Isoliert pneumatische Energie direkt am Stecker ohne zusätzliche Absperrventile.
- Passend für die Mehrzahl von 6 mm, 9 mm und 12 mm Steckverbindungen.
- Dauerhafte Befestigung am Luftrohr mit integrierter Aufhängeschlaufe möglich.
| Best.-Nr. | Beschreibung | Farbe | VPE |
| LOTO-064221 | Pneumatische Absperrung - Löcher für Schlösser mit max. Schlossbügelstärke: 7,84 mm / min. Schlossbügelbreite: 20 mm | Rot | 1 |
| LOTO-065645 | Pneumatische Absperrung - Löcher für Schlösser mit max. Schlossbügelstärke: 7,84 mm / min. Schlossbügelbreite: 20 mm | Rot | 6 |

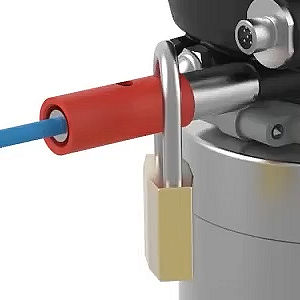

Sichere AirLock-M Luftabsperrung (metrisch)
Die AirLock-M Luftabsperrung wurde speziell für den sicheren Einsatz an GEA-Einschraub-Steckanschlüssen entwickelt und ist ein wichtiger Bestandteil für die Umsetzung von Lockout-Tagout-Maßnahmen bei pneumatischen Anwendungen. Sie verhindert das unbeabsichtigte Einschalten von Ventilen während Wartungs- und Instandhaltungsarbeiten und trägt so zur Erhöhung der Arbeitssicherheit bei. Für eine korrekte Anwendung sind jedoch die jeweiligen Anschlussarten, Ventiltypen sowie die Grenzen der mechanischen Verriegelung zu beachten.
Besondere Merkmale
- AirLock-M schützt vor unbeabsichtigtem Einschalten.
- Verhindert das versehentliche Einschalten des Ventils.
- Kein Schutz gegen Öffnen durch hohe Drücke oder Druckstöße.
- Kompatibilität: AirLock-M ist speziell für GEA-Einschraub-Steckanschlüsse in gerader oder winkeliger Ausführung konzipiert. Nicht geeignet für Einpressluftanschlüsse mit flachem Aufbau.
- Funktion: AirLock-M verhindert das unbeabsichtigte Einschalten des Ventils, bietet jedoch keinen Schutz gegen das Öffnen durch hohe Drücke oder Druckstöße.
- Wichtige Hinweise: Bei einem NO-Ventil verriegelt die Luftabsperrung nicht nachgelagerte Rohrleitungen oder Ventilblöcke. Der Anlagenbetreiber ist für die Prüfung der Lockout-Tagout (LoTo)-Verwendung verantwortlich.
- Material: Gefertigt aus stabilem, zweifarbigem Edelstahl für erhöhte Haltbarkeit.
| Best.-Nr. | Beschreibung | Material | VPE |
| LOTO-AirLock-M | Metrische Luftabsperrung (M) für GEA-Ventile | Stabile, 2-farbige, bewegliche Edelstahl-Ausführung | 1 |

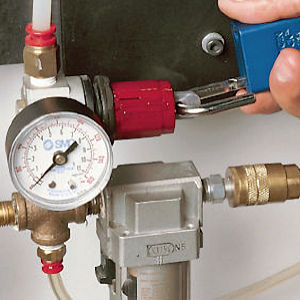

Lockout-Luftleitungsregler für SMC-Modelle
Die Lockout-Vorrichtung für Luftleitungsregler wurde speziell für SMC-Modelle entwickelt, um Pneumatiksysteme während Wartungs- und Reparaturarbeiten sicher außer Betrieb zu setzen. Der jeweilige Geräteregler kann zuverlässig in den Positionen EIN, AUS oder GEDROSSELT verriegelt werden, ohne dass andere, über dieselbe Luftleitung versorgte Anlagenkomponenten abgeschaltet werden müssen. Die Installation erfolgt schnell und einfach durch Entfernen der vorhandenen Kappe, Anbringen der Lockout-Vorrichtung an der Reglerstange und Aufsetzen der Ersatzkappe.
Besondere Merkmale
- Gezielte Verriegelung einzelner Luftleitungsregler, während andere Verbraucher an derselben Leitung weiterlaufen können.
- Sichere Fixierung des Gerätereglers in den Positionen EIN, AUS oder GEDROSSELT.
- Schnelle, einfache Montage: Kappe entfernen, Lockout an der Reglerstange anbringen, Ersatzkappe aufsetzen.
| Best.-Nr. | Beschreibung | Durchmesser (mm) | Höhe | VPE |
| LOTO-064539 | Mini-Luftleitungsregler für SMC-Modelle AR2000 / NAR 2000 | 39,30 mm | 39 mm | 1 |
| LOTO-064540 | Mittelgroßer Luftleitungsregler für SMC-Modelle AR3000 / NAR3000 | 39,30 mm | 39 mm | 1 |
