Sichere Verriegelungslösungen für Kugelhahn- und Kegelventile
Unsere Lockout-Absperrungen verhindern zuverlässig die unbeabsichtigte Betätigung von Kugelhähnen und Kegelventilen. Ob klassische Kugelhähne, Ventile mit T-Griff oder ohne Griff – das Sortiment bietet für jede Anwendung die passende Lösung. Für dauerhafte Sicherheit sorgen unter anderem patentierte Perma-Mount™ Vorrichtungen sowie farbcodierte Absperrungen zur schnellen Zuordnung.

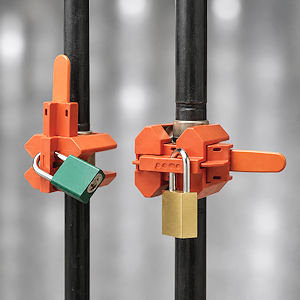

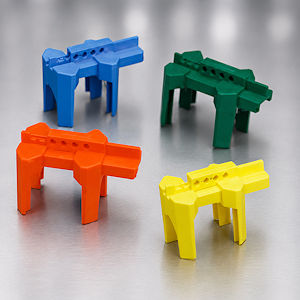

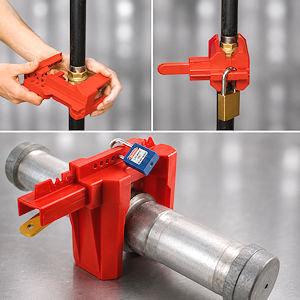

Prinzing-Kralle für Kugelhähne
Die PRINZING-KRALLE ist eine robuste, zweiteilige Absperrvorrichtung zur sicheren Verriegelung von Kugelhähnen. Sie verhindert zuverlässig unbeabsichtigte Betätigungen während Wartungsarbeiten.
Besondere Merkmale:
- Zweiteilige Konstruktion – umschließt den Ventilhebel vollständig
- Widerstandsfähiges Polypropylen, –20 °C bis +80 °C
- Kleine Prinzing-Kralle: Max. Hebelbreite: 27 mm / Rohrdurchmesser: 14,50 - 52,20 mm
- Große Prinzing-Kralle: Max Hebelbreite: 41 mm / Rohrdurchmesser: 50,00 - 200,00 mm
- Erhältliche Farben: Rot, Blau, Grün, Gelb
Farbcodierung für mehr Sicherheit
- Rot: hohe Gefährdung oder abgesicherter Zustand
- Grün: mindere Gefährdung oder Wasser
- Gelb: Gase
- Blau: Mechanik oder Wartungsteam
| Bestellnummer | Beschreibung | Farbe | VPE | ||
| Klein Kralle für offene und geschlossene Position | |||||
| LOTO-800110 | Kleine Prinzing-Kralle für Kugelhähne | Rot | 1 | ||
| LOTO-805847 | Kleine Prinzing-Kralle für Kugelhähne | Blau | 1 | ||
| LOTO-805848 | Kleine Prinzing-Kralle für Kugelhähne | Grün | 1 | ||
| LOTO-805849 | Kleine Prinzing-Kralle für Kugelhähne | Gelb | 1 | ||
| Große Kralle ausschließlich für geschlossene Position | |||||
| LOTO-800111 | Große Prinzing-Kralle für Kugelhähne | Rot | 1 | ||
| LOTO-805850 | Große Prinzing-Kralle für Kugelhähne | Blau | 1 | ||
| LOTO-805851 | Große Prinzing-Kralle für Kugelhähne | Grün | 1 | ||
| LOTO-805852 | Große Prinzing-Kralle für Kugelhähne | Gelb | 1 | ||
STANDARD Kugelhahn-Absperrung LOTO-23
Die STANDARD Kugelhahn-Absperrungen sichern Kugelhähne zuverlässig in der geschlossenen Position. Sie sind in zwei Größen verfügbar, passen auf nahezu alle gängigen Ventilhebel und bieten eine einfache und effektive Lockout-Lösung für den täglichen Einsatz.
Besondere Merkmale:
- Für Hebelbreiten von 6 bis 76 mm
- Für kleine (6–25 mm) und große (32–76 mm) Kugelhähne
- Aus Nylon (leicht, korrosionsbeständig) oder Stahl (besonders robust)
- Anwendungstemperatur: –30 °C bis +120 °C
- Mehrere Schlosslöcher für individuelle Absicherung
- Schnelle Montage ohne Werkzeug
- Einteilige Konstruktion für einfache Handhabung und schnelle Anwendung
- Pulverbeschichtete Stahlvariante bietet erhöhten Korrosionsschutz
Technische Daten & Abmessungen
|
|
| Bestellnummer | Beschreibung | VPE |
| LOTO-065666 | Standard Kugelhahn-Absperrung, 6-25 mm | 1 |
| LOTO-065692 | Standard Kugelhahn-Absperrung, 6-25 mm | 1 |
| LOTO-065669 | Standard Kugelhahn-Absperrung, 32-76 mm | 1 |
| LOTO-065693 | Standard Kugelhahn-Absperrung, 32-76 mm | 1 |
T-Griff Kugelhahn-Absperrung
Die einteilige T-Griff Kugelhahn-Absperrung von Brady ermöglicht eine zuverlässige Sicherung von Kugelhähnen mit T-Griff auf PVC-Rohren. Dank des anpassbaren Designs bietet sie eine optimale Passform und verhindert unbeabsichtigte Betätigungen während Wartungsarbeiten.
Besondere Merkmale:
- Einteiliges Design, leicht anzubringen und aufzubewahren
- Anpassbare Schieber für optimalen Sitz bei verschiedenen Griffgrößen
- Geeignet für Kugelhähne mit T-Griff auf PVC-Rohren
- Robuster ABS-Kunststoff für den industriellen Einsatz
- Passend für Rohrdurchmesser von 12,7 bis 50,8 mm
- Aufnahme für ein Vorhängeschloss mit Bügeldurchmesser bis 7,1 mm
- Zwei Größen - in Rot - erhältlich für unterschiedliche Spindel- und Rohrdurchmesser
Technische Daten & Abmessungen
| Eigenschaft | Kleine Absperrung LOTO-151748 | Große Absperrung LOTO-151749 |
| Durchmesser | 107,9 mm | 158,7 mm |
| Tiefe | 44,4 mm | 50,8 mm |
| Durchmesser der Ventilspindel | 31,0 - 40,0 mm | 31,0 - 57,0 mm |
| Material | ABS Kunststoff | ABS Kunststoff |
| Max. Anzahl Schlösser | 1 | 1 |
| Max. Bügeldurchmesser (Schloss) | 7,1 mm | 7,1 mm |
| Durchm. PVC-Rohre | 12,7 - 25,4 mm | 31,7 - 50,8 mm |
| Bestellnummer | Beschreibung | VPE |
| LOTO-151748 | Kleine T-Griff Kugelhahn-Absperrung | 1 |
| LOTO-151749 | Große T-Griff Kugelhahn-Absperrung | 1 |
Kugelhahn-Absperrung für Ventile ohne Griff
Diese verstellbare Kugelhahn-Absperrung eignet sich perfekt zum sicheren Verriegeln von Kugelventilen, deren Handgriff entfernt wurde. Durch das kompakte Design benötigt die Vorrichtung wenig Platz und ist ideal für enge Einbausituationen.
Besondere Merkmale:
- Für Kugelhahnventile ohne Griff von 25 bis 165 mm Durchmesser
- Robustes Polypropylen für hohe Widerstandsfähigkeit
- Temperaturbeständig von -20 °C bis +80 °C
- Platzsparende, verstellbare Bauweise
- Aufnahme für bis zu 4 Vorhängeschlösser oder Blockierbügel
- Warnetiketten in Englisch, Spanisch und Französisch enthalten
| Best.-Nr. | Beschreibung | Durchm.
(mm) |
Tiefe (mm) | Max. Bügel-
stärke |
Hebelgröße
(mm) |
Rohrdurchm.
(mm) |
Material | VPE |
| LOTO-151748 | Kleine T-Griff Kugelhahn-Absperrung | 107,95 | 44,45 | 7,11 mm | 31,00-40,00 | 12,7-25,4 | ABS | 1 |
| LOTO-151749 | Große T-Griff Kugelhahn-Absperrung | 158,75 | 50,80 | 7,11 mm | 31,00-57,00 | 31,75-50,80 | ABS | 1 |
PermaMount Kugelhahn-Absperrung
Die Perma-Mount Absperrungen werden dauerhaft am Kugelhahn montiert. Sie sichern den Hebel zuverlässig in 90-Grad-Stellung und eignen sich ideal für wiederkehrende Lockout-Anwendungen in Industrie und Bau. Die Vorrichtungen bestehen aus pulverbeschichtetem Metall und sind für Temperaturen von -40 °C bis +90 °C ausgelegt.
Besondere Merkmale:
- Dauerhaft montierte Vorrichtung direkt am Kugelhahn
- Nur einmalige Installation erforderlich
- Verriegelt den Hebel sicher in 90-Grad-Stellung
- Zwei Größen erhältlich für Ventile von 1 bis 10 cm Durchmesser
- Robuste Ausführung aus Metall
- Beständig gegen verschiedene Umgebungsbedingungen
- Ideal für standardisierte Lockout-Prozesse
| Best.-Nr. | Beschreibung | Materialtyp | Höhe (mm) | Breite (mm) | Schlauchklemme 1 | Schlauchklemme 2 | VPE |
| LOTO-121540 | Perma-Mount Kugelhahn-Absperrung, KLEIN | Metall | 108,2 mm | 55,9 mm | 20,6 - 44,5 mm | 39,6 - 63,5 mm | 1 |
| LOTO-121541 | Perma-Mount Kugelhahn-Absperrung, GROSS | Metall | 162,8 mm | 92,2 mm | 77,7 - 101,6 mm | 115,8 - 139,7 mm | 1 |

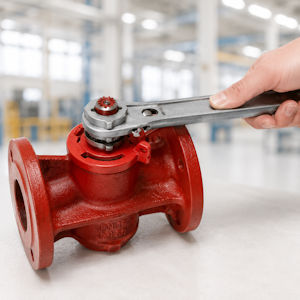

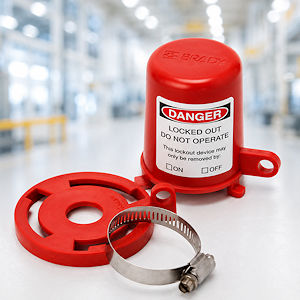

Zuverlässige Verriegelung für Kegelventile
Die Kegelventil-Absperrungen ermöglichen eine zuverlässige Sicherung manuell betätigter Kegelventile mit einem Durchmesser von 25 bis 203 mm. Sie verhindern ein unbeabsichtigtes Öffnen während Wartungs- und Instandhaltungsarbeiten. Die robuste Konstruktion aus Polypropylen ist für den industriellen Einsatz konzipiert und widersteht Temperaturen von -20 °C bis +80 °C.
Besondere Merkmale:
- Geeignet für Kegelventile mit einem Durchmesser von 25 bis 203 mm
- Robustes Polypropylen für raue Industrieumgebungen
- Kompakte Bauweise für einfache Handhabung und Aufbewahrung
- Aufnahme für Vorhängeschlösser mit Bügeldurchmesser bis 9,3 mm
- Manipulationssichere und dauerhafte Verriegelung
- UV- und chemikalienbeständig für den Einsatz in anspruchsvollen Umgebungen
- Signalrote Farbe für hohe Sichtbarkeit und zusätzliche Sicherheit
| Best.-Nr. | Spezifikationen | Material | Schaftdurchmesserbereich | Höhe (mm) | Durchmesser (mm) | VPE |
| LOTO-113231 | Basisabdeckung Kegelventil-Absperrung | Polypropylen | 9,53 bis 22,23 mm | 86,12 mm | 81,53 mm | 1 |
| LOTO-113232 | Basisabdeckung Kegelventil-Absperrung | Polypropylen | 23,81 bis 34,93 mm | 86,12 | 81,53 | 1 |
| LOTO-113233 | Basisabdeckung Kegelventil-Absperrung | Polypropylen | 38,10 bis 53,98 mm | 111,51 | 101,60 | 1 |
| LOTO-113234 | Basisabdeckung Kegelventil-Absperrung | Polypropylen | 55,56 bis 63,50 mm | 111,51 | 119,60 | 1 |
