Barcode-Arten im Überblick: 1D- und 2D-Barcodes

Die wichtigsten 1D- und 2D-Barcodes erklärt

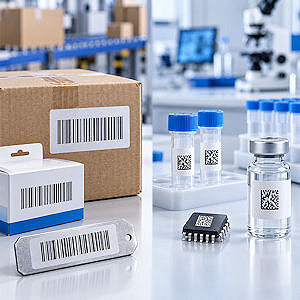

Barcode-Arten im Überblick
Barcode-Arten im Überblick 1D-Barcodes mit Strichen und Zwischenräumen 2D-Barcodes wie Data Matrix und QR-Code

Barcodes ermöglichen die schnelle und zuverlässige Erfassung von Produkten, Bauteilen, Waren, Proben und Informationen. Je nach Anwendung kommen 1D-Barcodes mit Strichen und Zwischenräumen oder 2D-Barcodes mit einer höheren Datendichte zum Einsatz.

Die Auswahl richtet sich vor allem nach Datenmenge, verfügbarer Fläche, Material und Einsatzumgebung. Während EAN-Codes typisch für den Handel sind, werden Code 128, GS1-128 und ITF-14 häufig in Logistik und Versand eingesetzt. Data Matrix ist besonders für kleine Bauteile, Labore und die Rückverfolgbarkeit geeignet.

Diese Seite zeigt die gängigsten Barcode-Arten. Daneben gibt es weitere, teilweise branchenspezifische Codes und Sonderformate.


1D- und 2D-Barcodes – was ist der Unterschied?

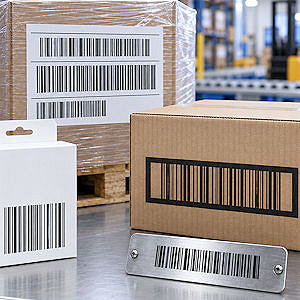

1D-Barcodes

1D-Barcodes bestehen aus unterschiedlich breiten Strichen und Zwischenräumen. Sie speichern Informationen in einer Richtung und eignen sich für Produktkennzeichnung, Lager, Versand und technische Kennzeichnungen.

Typische 1D-Codes sind EAN-13, EAN-8, Code 39, Code 128, GS1-128 sowie Interleaved 2 of 5 und ITF-14.

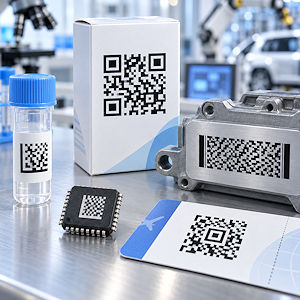

2D-Barcodes

2D-Barcodes speichern Informationen horizontal und vertikal. Dadurch können sie mehr Daten auf kleiner Fläche unterbringen und verfügen je nach Code über eine Fehlerkorrektur.

Typische 2D-Codes sind Data Matrix, GS1 DataMatrix, QR-Code, PDF417 und Aztec-Code.

Gängige 1D-Barcodes


EAN-13

Daten: 13-stellige GTIN
Einsatz: Handel und Produkte

EAN-13 dient zur eindeutigen Produktidentifikation im Einzelhandel und wird auf Verpackungen von Konsumgütern, Lebensmitteln und Elektronik eingesetzt.

  • International standardisiert
  • Schnell erfassbar
  • Für Warenwirtschaft und Kassensysteme

EAN-8

Daten: 8-stellige GTIN
Einsatz: Kleine Verpackungen

EAN-8 ist die kompaktere Variante des EAN-13. Er wird verwendet, wenn die verfügbare Fläche für einen EAN-13 nicht ausreicht.

  • Platzsparend
  • International standardisiert
  • Für kleine Handelsprodukte

Code 39

Daten: Zahlen, Buchstaben und ausgewählte Sonderzeichen
Einsatz: Industrie und Technik

Code 39 ist ein bewährter Barcode für Maschinen, Bauteile, Werkzeuge und Betriebsmittel.

  • Alphanumerische Daten möglich
  • Einfacher und robuster Aufbau
  • Für Maschinenbau und Produktion

Code 128

Daten: Zahlen, Buchstaben und Sonderzeichen
Einsatz: Logistik und Lager

Code 128 ist vielseitig einsetzbar und ermöglicht eine hohe Datendichte für einen 1D-Barcode.

  • Alphanumerische Informationen möglich
  • Integrierte Prüfsumme
  • Für Versand, Lager und Produktion

GS1-128

Basis: Code 128 mit GS1-Regeln
Einsatz: Lieferketten und Rückverfolgbarkeit

GS1-128 verwendet Datenkennzeichen, um Informationen wie GTIN, Charge, Seriennummer oder Verfallsdatum eindeutig zu strukturieren.

  • Mehrere Daten in einem Barcode
  • Standardisierte Datenstruktur
  • Für Logistik, Pharma und Großhandel

Interleaved 2 of 5 und ITF-14

Daten: Zahlen
Einsatz: Kartons und Umverpackungen

Interleaved 2 of 5 ist ein numerischer 1D-Barcode. ITF-14 basiert darauf und wird häufig zur Kennzeichnung logistischer Verpackungen mit einer 14-stelligen GTIN eingesetzt.

  • Robuster Barcode für Verpackungen
  • Für Kartons und Transportverpackungen
  • Typisch für Logistik und Warenbewegungen

Gängige 2D-Barcodes


Data Matrix

Daten: Zahlen, Buchstaben und weitere Informationen
Einsatz: Industrie, Labore und kleine Bauteile

Data Matrix ist ein kompakter 2D-Code für viele Informationen auf geringer Fläche. Er eignet sich für Bauteile, Proben, Röhrchen, Geräte und die direkte Bauteilmarkierung.

  • Hohe Datendichte auf kleiner Fläche
  • Fehlerkorrektur für bessere Lesbarkeit
  • Für Rückverfolgbarkeit und DPM

GS1 DataMatrix

Basis: Data Matrix mit GS1-Regeln
Einsatz: Pharma und Medizintechnik

GS1 DataMatrix nutzt den Data-Matrix-Code mit strukturierten GS1-Daten. Er kann beispielsweise Produktcode, Seriennummer, Charge und Verfallsdatum enthalten.

  • Für Serialisierung und Rückverfolgbarkeit
  • Geeignet für Arzneimittel und Medizinprodukte
  • Strukturierte Daten mit GS1-Kennzeichen

QR-Code

Daten: Text, Zahlen, URLs und weitere Informationen
Einsatz: Digitale Inhalte

QR-Codes verbinden Produkte, Maschinen und Dokumente direkt mit digitalen Informationen. Sie lassen sich mit geeigneten Scannern und häufig auch mit Smartphones erfassen.

  • Für URLs und Produktinformationen
  • Hohe Datenkapazität
  • Für digitale Produktpässe und Dokumente

PDF417

Typ: 2D-Stapelbarcode
Einsatz: Dokumente und Identifikation

PDF417 besteht aus mehreren übereinander angeordneten Barcodezeilen. Dadurch kann der Code vergleichsweise große Datenmengen speichern.

  • Hohe Datenkapazität
  • Integrierte Fehlerkorrektur
  • Für Dokumente und Transportdaten

Weitere bekannte Barcode-Arten

Neben den oben genannten Codes gibt es weitere Barcode-Arten für bestimmte Länder, Branchen und Anwendungen. Diese Übersicht erhebt keinen Anspruch auf Vollständigkeit.

Barcode Typische Anwendung
UPC-A / UPC-E Produktkennzeichnung, vor allem in Nordamerika
Codabar Spezielle Kennzeichnungsanwendungen, beispielsweise Bibliotheken und medizinische Bereiche
Code 93 Kompakte alphanumerische Industriekennzeichnung
Aztec-Code Tickets, Dokumente und digitale Daten
MaxiCode Spezielle Transport- und Paketanwendungen

Direkte Bauteilmarkierung (DPM)

Bei DPM wird ein Code dauerhaft direkt auf ein Bauteil aufgebracht, meist als Data-Matrix-Code. Diese Kennzeichnung wird beispielsweise für Operationsbesteck, Medizinprodukte, Automotive- und Luftfahrtteile, Elektronik sowie Werkzeuge eingesetzt.


Welcher Barcode für welche Anwendung?

Der passende Barcode richtet sich nach Datenmenge, verfügbarer Fläche, Material, Einsatzumgebung und Lesetechnik. Besonders bei kleinen, beschädigten oder direkt markierten Codes muss auch das Barcode-Lesegerät entsprechend ausgewählt werden.

Barcode-Arten nach Anwendung

Auf der nächsten Seite finden Sie eine Auswahlhilfe für Handel, Logistik, Industrie, Labore, Pharma und Medizintechnik.

Welcher Barcode für welche Anwendung?

Passende Barcode-Lesegeräte

Für 1D- und 2D-Barcodes stehen Handscanner, Freihand-Scanner und Funkscanner für unterschiedliche Einsatzbereiche zur Verfügung.

Zu den Barcode-Lesegeräten
