ISO 20560 Rohrkennzeichnungen

Mehr Sicherheit am Arbeitsplatz für Innen und Außen

Die Kennzeichnung von Rohrinhalten wird durch die internationale Norm ISO 20560 geregelt. Diese Norm umfasst Regeln für die Größe der Rohrmarkierer, Sichtabstände, GHS/CLP-Symbole, Warnsymbole, die Farbkodierung und andere Aspekte. Die Normen sind von der offiziellen Normbehörde des jeweiligen Landes erhältlich. Brady kann Rohrmarkierer liefern, die der Norm Ihrer Wahl entsprechen. Farbkodierte Rohrmarkierer geben unmittelbar Aufschluss über den Rohrinhalt und unterstützen die Compliance mit der Norm ISO 20560, internationalen Standards sowie unternehmensspezifischen Vorschriften. Kennzeichnen Sie Rohre visuell mit übersichtlichen und normkonformen Informationen direkt am Einsatzort. Erfüllen Sie die Anforderungen von Wartungstechnikern und Ersthelfern. Gut sichtbare Kennzeichnungen weisen auf den Inhalt und gefährliche Stoffe hin.

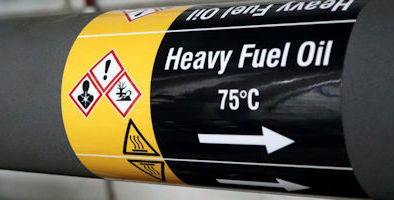

Erhöhen Sie die Sicherheit und Effizienz für Wartungstechniker und Ersthelfer im Einsatz, indem Sie international anerkannte Rohrkennzeichnungen gemäß ISO 20560 verwenden, die im Außenbereich zuverlässig haften und stets gut lesbar bleiben.

ISO 20560 ist die erste Norm, die international anerkannte Vorschriften entwickelt hat, die bestimmen, wie und wo Rohre zu kennzeichnen sind. Damit werden effiziente Wartungsarbeiten und Einsätze durch Ersthelfer wesentlich einfacher. Darüber hinaus zeigen die Kennzeichnungen rasch auf einen Blick, wie Installationen verbunden sind.

Download Rohrmarkierer-Katalog

In unserem Rohrmarkierer-Katalog (2024) finden Sie auf Seite 10 bis 17 alle S tandard-Rohrmarkierer der ISO-Norm 20560. Sollte Ihre Wunschbeschriftung nicht dabei sein, dann bieten wir erstellen wir Rohrmarkierer nach Norm auch in Sonderanfertigung.

Hilfe bei der Gestaltung Ihrer Kennzeichnungen

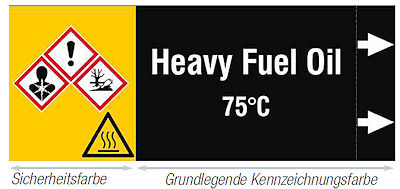

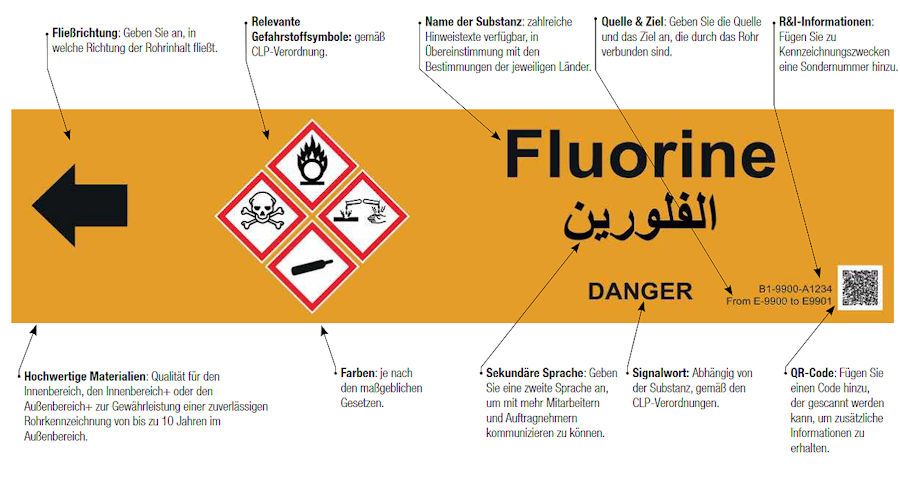

MAKRO IDENT kann jede Art von Rohrmarkierer erstellen, die Sie benötigen. Dabei berücksichtigen wir Richtlinien, Vorschriften und unternehmensspezifische Vorgaben in Bezug auf Text, Farben, Symbole, Größe, Layout und Material. Unten wird ein Beispiel für einen Rohrmarkierer gezeigt, der gemäß der Norm ISO 20560 gestaltet wurde.

Aufüllformulare für ISO 20560 Rohr- und Tankkennzeichnungen

Wenden Sie sich an unseren Customer Service (info(at)makroident), wenn Sie ISO 20560 Rohrmarkierer benötigen oder füllen Sie einfach die Rohrmarkierer EXCEL-Liste aus und schicken diese dem Custumer Service, damit Sie - über die gewünschten Rohrmarkierer - ein Angebot zugeschickt bekommen:

EXCEL-Liste zum Ausfüllen für ISO 20560 Rohrmarkierer

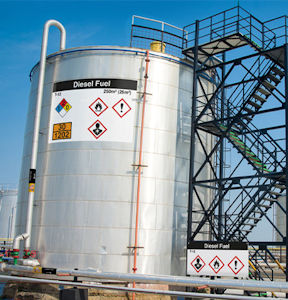

EXCEL-Liste zum Ausfüllen für ISO 20560 Tankkennzeichnungen

Unsere Materialien für Sonderanfertigungen

Erhältliche Materialien
Selbstklebend Für saubere, trockene, glatte oder leicht strukturierte Oberflächen (Rohre)	B-7543P	B-7541P	B-7529P
Nichtklebend * Für rostige, schmutzige, nasse oder raue Oberflächen (Rohre)	B-7560P	B-7561P	B-7562P
Die oben genannten Materialien sind geeignet für:	Innenbereich	Innenbereich+	Außenbereich+
Beständigkeit im Außenbereich	1 Jahr	3-5 Jahre	10 Jahre
Beständigkeit gegen Chemikalien	Mittel	Ausgezeichnet	Ausgezeichnet
Beständigkeit gegen Abrieb	Gut	Ausgezeichnet	Ausgezeichnet

* Für die nichtklebenden Rohrmarkierer haben wir als Zubehör SnapOn-Träger.

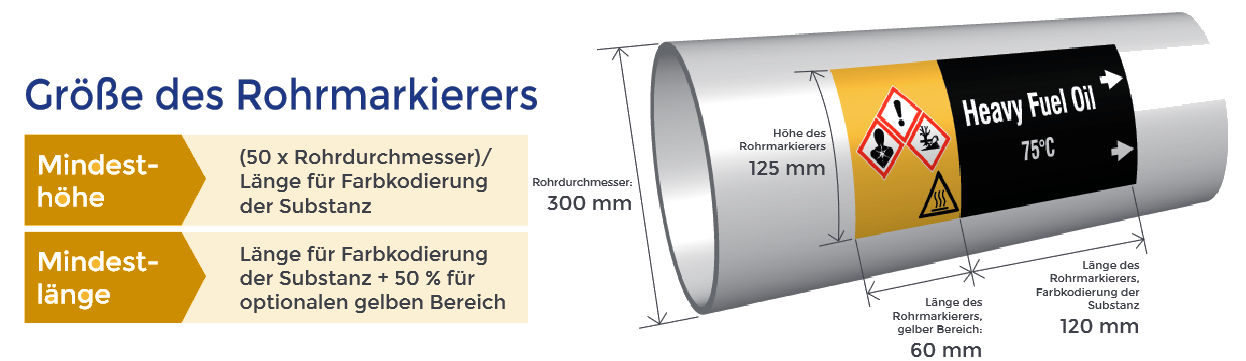

Unsere Standardmaße

Rohrmarkierer Typ Min. Rohrdurchmesser (mm) Max. Rohrdurchmesser (mm) Höhe (mm) Breite (mm) Rohrmarkierer ohne GHS-Symbole A 0 50 30 115 B 51 100 60 115 C 101 150 90 115 D 151 300 125 160 E 301 500 210 160 H 501 3000 210 240 Rohrmarkierer mit GHS-Symbolen A-Y 0 50 30 165 B-Y 51 100 60 165 C-Y 101 150 90 165 D-Y 151 300 125 220 E-Y 301 500 210 220 H-Y 501 3000 210 340

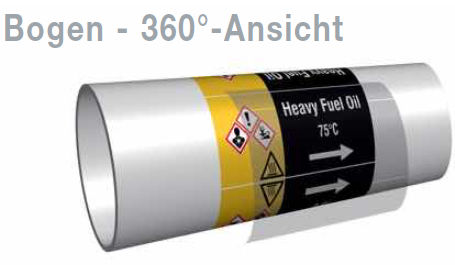

Rohrmarkierer Typ Min. Rohrdurchmesser (mm) Max. Rohrdurchmesser (mm) Höhe (mm) Länge (m) Breite (mm) Rohrmarkierer ohne GHS-Symbole A360 0 50 175 85 B360 51 100 350 85 C360 101 150 500 85 D360 151 300 1000 120 E360 301 500 1700 120 H360 501 3000 30 200 Rohrmarkierer mit GHS-Symbolen A360-Y 0 50 175 135 B360-Y 51 100 350 135 C360-Y 101 150 500 135 D360-Y 151 300 1000 180 E360-Y 301 500 1700 180 H360-Y 501 3000 30 300

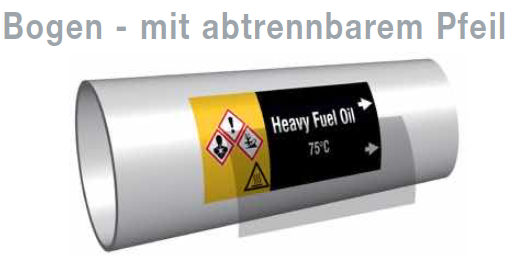

Stil A / A360: Einzelner Rohrmarkierer mit 1 grundlegenden Kennzeichnungsfarbe.
Stil A-Y / A360-Y: Einzelner Rohrmarkierer mit 1 grundlegenden Kennzeichnungsfarbe + gelber Sicherheitsfarbe.

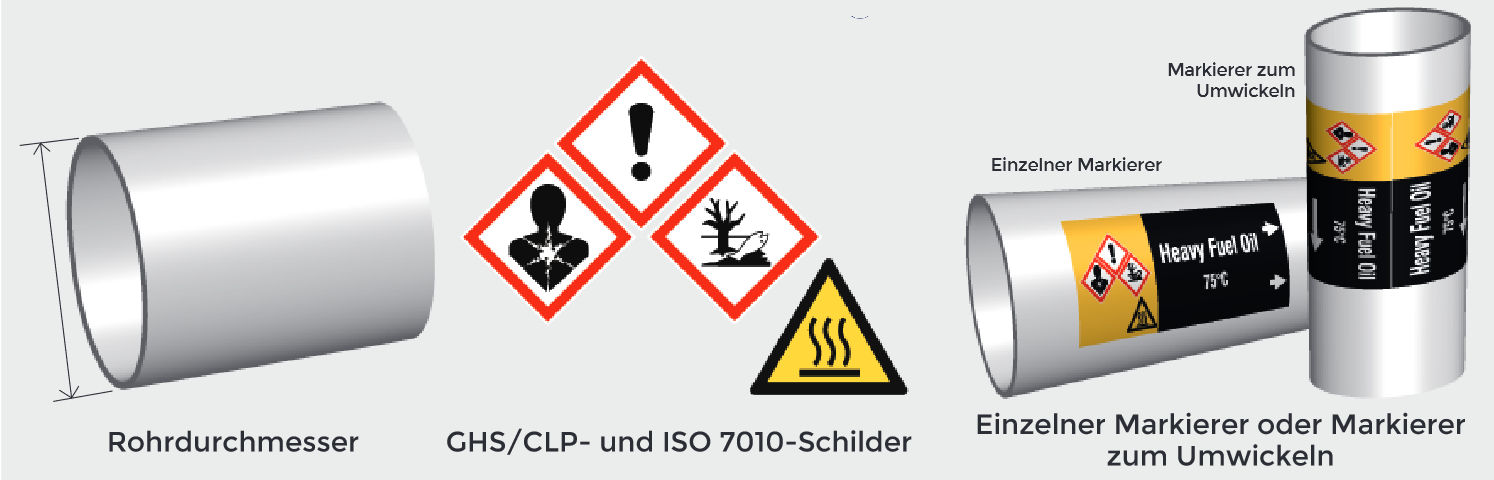

Informationen zu normenkonformen Rohrmarkierern

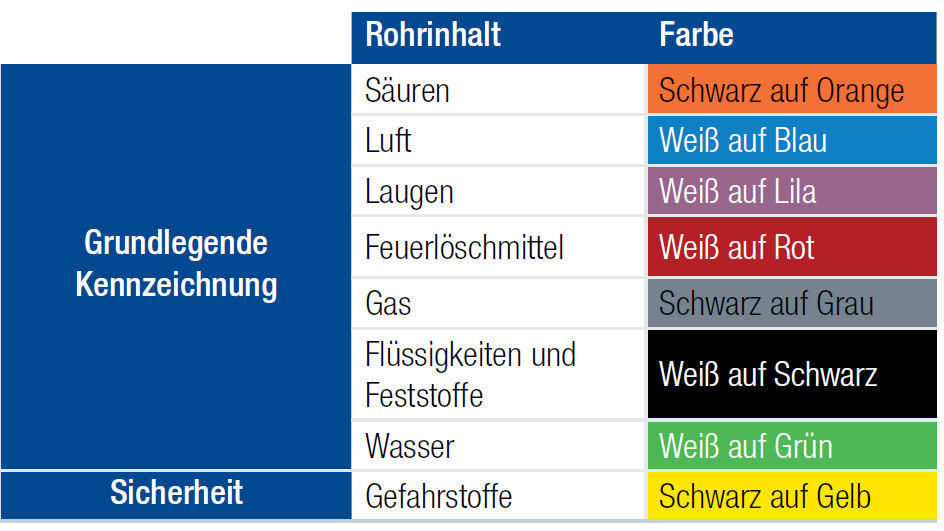

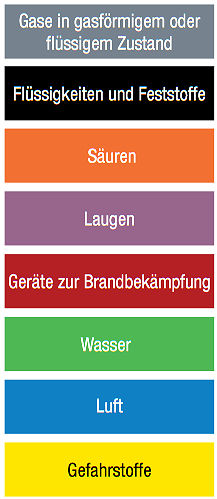

ISO 20560 Farbcodierung

Vollständig an Kundenbedürfnisse anpasspare Drucke

Sie erhalten von uns Rohrmarkierer in beliebigen Farben mit jedem gewünschten Druck. Somit können Sie Lösungen von uns erhalten, die über den Standard und somit über die gesetzlich vorgeschriebenen Sicherheitsinformationen hinaus gehen. Wenn Ihnen das zu wenig ist, können Sie Ihre eigenen Texte, Symole und viele anderen Zusatzinformationen auf die Rohrmarkierer von uns aufbringen lassen.

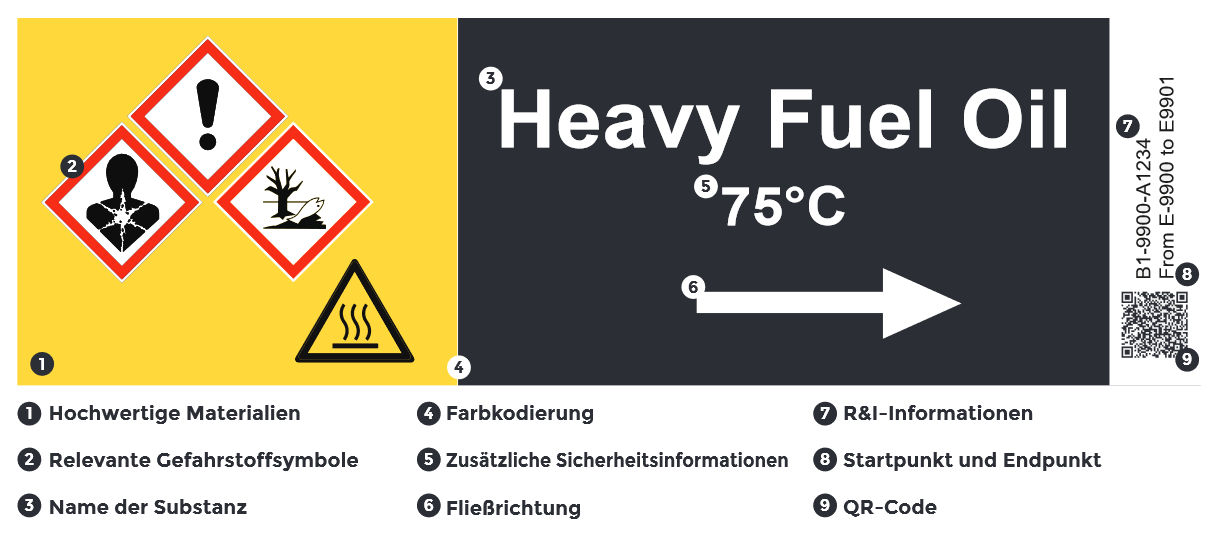

Vorgeschriebene Sicherheitsinformationen (Standard)* • Fließrichtung • GHS / CLP-Symbole • Beschreibung des Rohrinhalts *) In den meisten nationalen Normen und Vorschriften

Allgemeine Informationen zur besseren Effizienz • Beschreibung des Rohrinhalts in einer zweiten Sprache • R&I-Informationen • Von Quelle X zu Ziel Y • QR-Code zur elektronischen Erkennung

Weitere Informationen nach Bedarf hinzufügen
