Effektiver Schutz vor unbeabsichtigtem Wiedereinschalten
Motorschutzschalter-Verriegelungen bei Wartungen sorgen dafür, dass elektrische Anlagen zuverlässig gegen unbeabsichtigtes Wiedereinschalten gesichert werden. Lockout-Verriegelungen für Motorschutzschalter verhindern, dass Maschinen oder Anlagen während laufender Arbeiten ungewollt in Betrieb genommen werden und schützen so Mitarbeiter vor gefährlichen elektrischen Energiequellen.
Je nach Ausführung ermöglichen die Verriegelungen das sichere Blockieren des Drehschalters in der AUS-Position. In Kombination mit einem isolierten Lockout-Sicherheitsschloss wird der Motorschutzschalter eindeutig als gesperrt gekennzeichnet und kann erst nach Abschluss der Arbeiten wieder freigegeben werden.

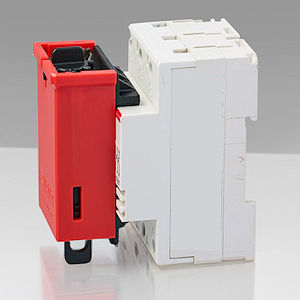

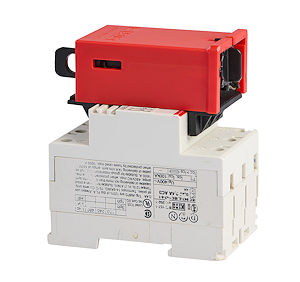

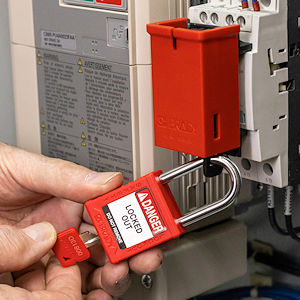

Universell einstellbare Motorschutzschalter Klemm-Verriegelung
Diese universell einstellbare Klemm-Verriegelung für Motorschutzschalter verhindert zuverlässig das unbeabsichtigte Betätigen während Wartungs- und Instandhaltungsarbeiten. Die Verriegelung wird direkt am Schaltergehäuse fixiert und lässt sich über das integrierte Daumenrad schnell und werkzeuglos an unterschiedliche Bauformen anpassen. Durch die stabile Konstruktion und den sicheren Halt eignet sie sich ideal für den täglichen Einsatz im Rahmen von Lockout-Tagout-Sicherheitsverfahren.
Besondere Merkmale
- Universell einsetzbar für Motorschutzschalter bis ca. 45 mm Plattenhöhe
- Werkzeuglose Montage über Daumenrad
- Verstellbare Klemmmechanik zur Größenanpassung
- Verhindert unbeabsichtigtes Einschalten
- Robuste, langlebige Ausführung
- Für Lockout-Tagout-Anwendungen geeignet
| Bestellnummer | Kurzbeschreibung | Farbe | Material | Maße | VPE |
|---|---|---|---|---|---|
| LOTO-177243 | Universelle Motorschutzschalter-Verriegelung | Rot / Schwarz | Robuster Polypropylen | 88,9 mm x 38,1 mm x 38,1 mm (HxBxT) | 1 Stück |

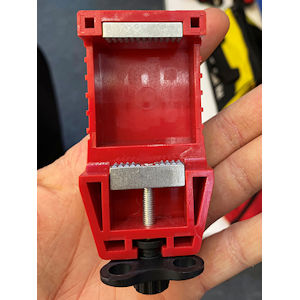

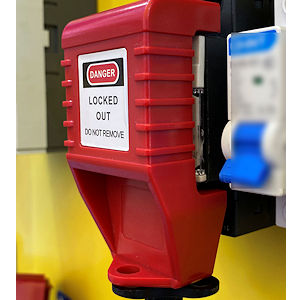

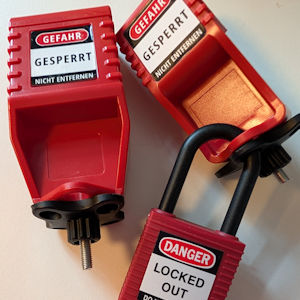

Motorschutzschalter-Verriegelung für Drehschalter
Diese Verriegelung für Drehschalter bzw. Motorschutzschalter dient zur sicheren Verriegelung während Wartungs- und Instandhaltungsarbeiten. Der Drehschalter wird in die vorgesehene Aussparung eingesetzt, während gezahnte Metallbacken für festen Halt am Schaltergehäuse sorgen. Über die schwarze Rändelschraube lässt sich die bewegliche Backe an die jeweilige Größe anpassen und die Sperre sicher festziehen. Zum Abschließen wird die Rändelschraube so positioniert, dass eines der 4 Löcher mit dem vorderen Verriegelungspunkt übereinstimmt, damit ein Sicherheitsschloss eingesteckt werden kann.
Das Gehäuse besteht aus robustem Polyamid (PA), einem verschleißfesten und hitzebeständigen Kunststoff, der sich besonders für technische Anwendungen im Industrie- und Maschinenbau bewährt hat.
Besondere Merkmale
- Passende Aussparung für Drehschalter
- Verstellbare Backe zur Anpassung an verschiedene Größen
- Gezahnte Metallbacken für festen Sitz
- 4-fach positionierbare Schlossaufnahme zur Verriegelung
| Bestellnummer | Kurzbeschreibung | Gehäusehöhe | Gehäusebreite | Aussparung innen | VPE |
|---|---|---|---|---|---|
| LOTO-345301 | Sperre für Drehschalter und Motorschutzschalter - Klein | 70 mm | 34 mm | 27,5 x 27,5 mm x 15 mm (LxBxT | 1 Stück |
| LOTO-345302 | Sperre für Drehschalter und Motorschutzschalter - Groß | 87 mm | 47 mm | 38,0 x 38,0 mm x 15 mm (LxBxT) | 1 Stück |
Verriegelungen für Allen Bradley Motorschutzschalter
Diese Lockout-Verriegelungen wurden speziell für Allen-Bradley Motorschutzschalter entwickelt und ermöglichen das sichere Blockieren des Drehgriffs in der AUS-Position während Wartungs- und Instandhaltungsarbeiten. In Kombination mit einem geeigneten Lockout-Sicherheitsschloss wird verhindert, dass der Motorschutzschalter unbeabsichtigt wieder eingeschaltet werden kann.
|

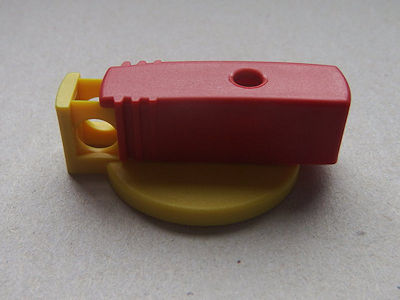

Für die Absperrung eignen sich Sicherheitsschlösser mit einem Bügeldurchmesser von ca. 3 bis 6 mm, wie z.B. COMPACT+KABEL oder ALU-COMPACT. Bei Mehrfach-Absperrungen kann der besonders flache Mehrfach-Verschlussbügel aus Edelstahl (LOTO-852440) verwendet werden, der aufgrund seiner geringen Materialstärke auch in die kleinen Verriegelungsöffnungen von Motorschutzschaltern passt. Modell LOTO-AB14046

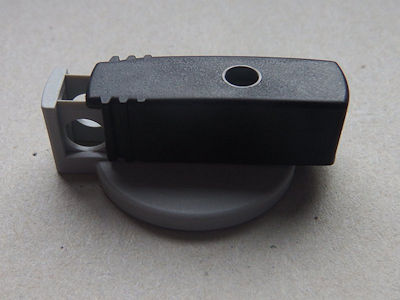

Modell LOTO-AB14035

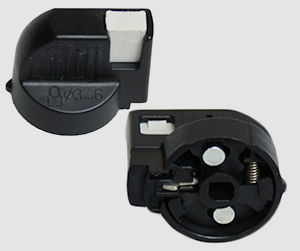

Modell LOTO-PKZ36
|
| Bestellnummer | Kurzbeschreibung | Farbe | VPE |
|---|---|---|---|
| LOTO-AB14046 | Verriegelung für Motorschutzschalter Allen Bradley 140M-C, 140M-D, 140M-F, 140U-D | Gelb / Rot | 1 |
| LOTO-AB14035 | Verriegelung für Motorschutzschalter Allen Bradley 140M-C, 140M-D, 140M-F, 140U-D | Schwarz Grau | 1 |
| LOTO-PKZ36 | Verriegelung für Motorschutzschalter PKZM0, PKZM4 und PKE als Hauptschalter nach EN 60204 | Schwarz / Weiß | 1 |
