Schließbügel für sichere Gruppen-Absperrungen
Lockout Mehrfach-Schließbügel und Blockierbügel ermöglichen die gleichzeitige Absicherung von Energiequellen durch mehrere Mitarbeiter während Wartungs- und Instandhaltungsarbeiten. Sie verhindern ein unbeabsichtigtes Wiedereinschalten von Maschinen oder Anlagen, solange persönliche Vorhängeschlösser angebracht sind. Je nach Anwendung stehen robuste Ausführungen aus Edelstahl oder Aluminium sowie elektrisch nicht leitende Varianten aus Nylon oder Polyamid zur Verfügung.
Beschriftbare oder blanko Blockierbügel eignen sich insbesondere für Unternehmen mit strukturierten Lockout-Tagout-Programmen, bei denen individuelle Wartungs- und Freigabeinformationen erforderlich sind. Diese können mit betriebsspezifischen Kennzeichnungen versehen und so flexibel in bestehende Sicherheitsprozesse integriert werden.

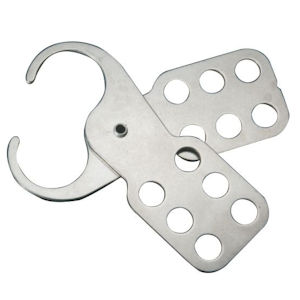

Mehrfach-Verschlussbügel aus Edelstahl
Der Mehrfach-Verschlussbügel aus seetauglichem Edelstahl 316 ist eine robuste Lockout-Vorrichtung zur Absicherung von Energiequellen während Wartungs- und Instandhaltungsarbeiten. Er ermöglicht die gleichzeitige Verriegelung durch mehrere Personen und stellt sicher, dass Anlagen erst dann wieder in Betrieb genommen werden können, wenn alle persönlichen Vorhängeschlösser entfernt wurden. Durch seine geringe Materialstärke eignet sich der Schließbügel auch für kleine Motorschutzschalter und andere Schalter mit engen Verriegelungsöffnungen.
Besondere Merkmale
- Seetauglicher Edelstahl 316 für hohe Korrosions- und Temperaturbeständigkeit.
- Gleichzeitige Verriegelung mit bis zu sechs Vorhängeschlössern möglich.
- Besonders dünner Schließbügel mit ca. 4 mm Tiefe an der Zange – ideal für kleine Motorschutzschalter und enge Verriegelungsöffnungen.
| Best.-Nr. | Beschreibung | Max. Schlossbügelstärke (mm) | Farbe | VPE |
| LOTO-852440 | Mehrfach-Verschlussbügel aus Edelstahl | 9,525 | Silber | 1 |

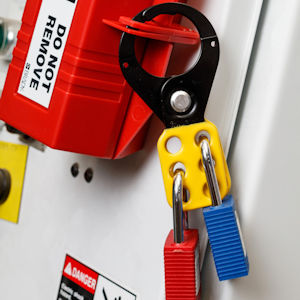

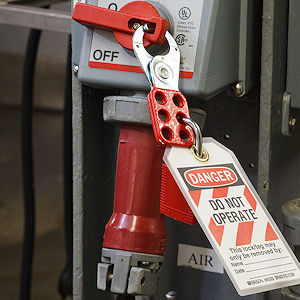

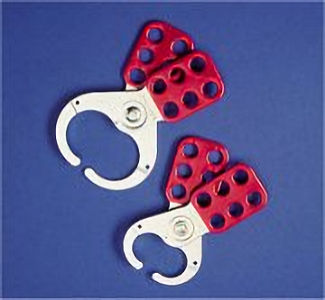

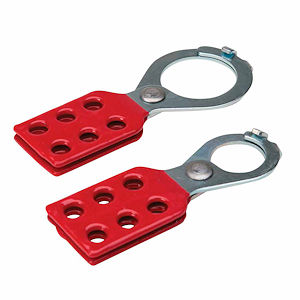

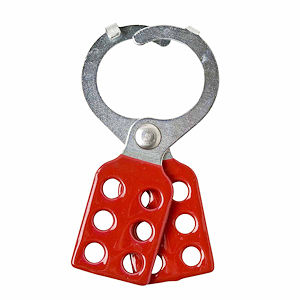

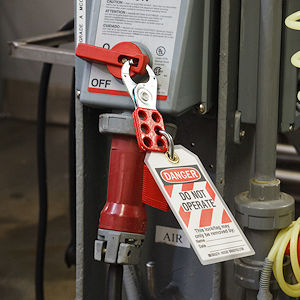

Mehrfach-Schließbügel aus vinylbeschichtetem Stahl
Der Mehrfach-Schließbügel aus vinylbeschichtetem Stahl ermöglicht eine sichere Gruppenverriegelung bei Wartungs- und Instandhaltungsarbeiten an Maschinen und Anlagen. Mehrere Mitarbeiter können gleichzeitig ihre persönlichen Vorhängeschlösser anbringen, sodass die Energiequelle erst dann wieder freigegeben wird, wenn alle Arbeiten abgeschlossen und sämtliche Schlösser entfernt wurden. Dadurch wird ein unbeabsichtigtes Wiedereinschalten zuverlässig verhindert.
Besondere Merkmale
- Gruppen-Lockout durch gleichzeitige Verriegelung mit bis zu sechs Vorhängeschlössern.
- Rostfreier Stahl mit Vinyl-(PVC)-Ummantelung für erhöhte Korrosionsbeständigkeit.
- Erhältlich in zwei Bügelgrößen (25 mm und 38 mm) sowie in den Farben Rot/Silber und Gelb/Schwarz.
- Verhindert das Wiedereinschalten von Maschinen bis alle Schlösser entfernt wurden.
- Geeignet zur Absicherung einer einzelnen Energiequelle durch mehrere Mitarbeiter.
| Best.-Nr. | Farbe | Bügelbreite | Max. Schlossbügelstärke | Min. lichte Schlossbügelbreite | VPE |
| LOTO-805840 | Rot | 25 | 9,50 mm | 20,00 mm | 12 |
| LOTO-805842 | Gelb | 25 | 9,50 mm | 20,00 mm | 12 |
| LOTO-805841 | Rot | 38 | 9,50 mm | 20,00 mm | 12 |
| LOTO-805843 | Gelb | 38 | 9,50 mm | 20,00 mm | 12 |

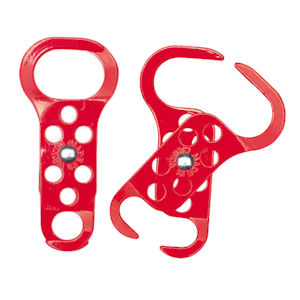

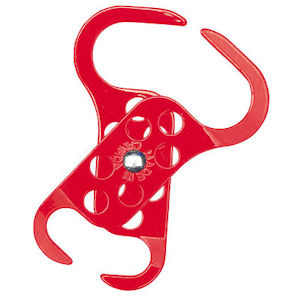

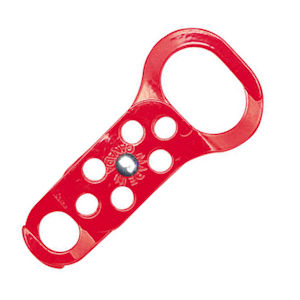

Massiver Lockout-Schließbügel
Der massive Lockout-Schließbügel ermöglicht die sichere Verriegelung von Energiequellen bei Wartungs- und Instandhaltungsarbeiten an Maschinen und Anlagen. Dank der 2-in-1- Ausführung mit zwei integrierten Schließbügelgrößen eignet sich die Vorrichtung sowohl für kleine Schaltkästen als auch für größere Steuereinheiten oder Hebel. Dadurch kann mit nur einem Schließbügel eine Vielzahl unterschiedlicher Lockout-Anwendungen abgedeckt werden.
Besondere Merkmale
- 2-in-1 Schließbügel mit integrierten Größen 31,75 x 44,45 mm und 19 mm Durchmesser.
- Geeignet für kleine Schaltkästen, große Steuereinheiten und Hebel.
- Verriegelbar mit bis zu sechs Vorhängeschlössern.
| Best.-Nr. | Farbe | Max. Schlossbügel-
stärke (mm) |
Min. lichte Schlossbügel-
breite (mm) |
VPE |
| LOTO-236919 | Rot | 10,00 | 20,00 | 1 |

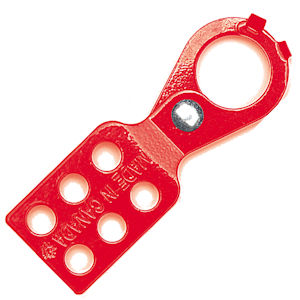

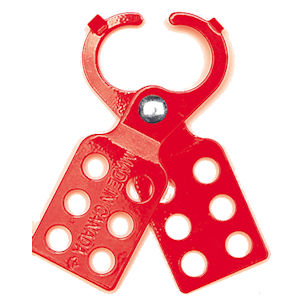

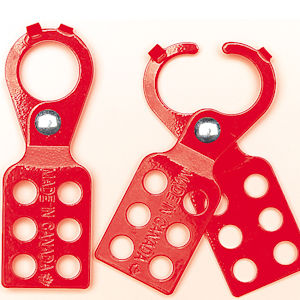

Standard Lockout-Schließbügel
Der Standard Lockout-Schließbügel aus Aluminium bietet eine zuverlässige und kostengünstige Absperrlösung für Wartungs- und Instandhaltungsarbeiten an Maschinen und Anlagen. Er eignet sich besonders für den Einsatz an Sicherungs- und Schaltkästen und ermöglicht die gleichzeitige Verriegelung durch mehrere Mitarbeiter, um ein unbeabsichtigtes Wiedereinschalten der Energiequelle zu verhindern.
Besondere Merkmale
- Robuste und leichte Ausführung aus Aluminium.
- Geeignet zur Absicherung von Sicherungs- und Schaltkästen.
- Bügelgröße mit 25,4 mm Innendurchmesser.
- Gleichzeitige Verriegelung mit bis zu sechs Vorhängeschlössern.
- Verhindert das Wiedereinschalten bis alle Schlösser entfernt wurden.
| Best.-Nr. | Farbe | Max. Schlossbügel-
stärke (mm) |
Min. lichte Schlossbügel-
breite (mm) |
VPE |
| LOTO-236920 | Rot | 10,00 | 20,00 | 1 |

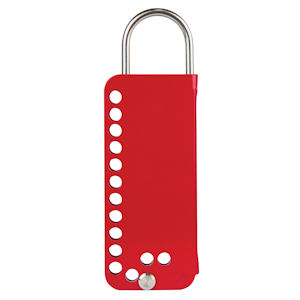

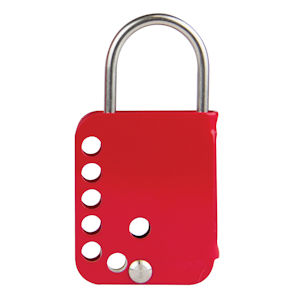

Ein- und zweistufiger Lockout-Schließbügel aus Edelstahl
Der ein- oder zweistufige Lockout-Schließbügel ermöglicht eine sichere Gruppenverriegelung während Wartungs- und Instandhaltungsarbeiten an Maschinen und Anlagen. Durch die zusätzliche Kontrollfunktion kann ein Sicherheitsbeauftragter ein Supervisor-Vorhängeschloss anbringen, sodass die Energiequelle erst nach vollständigem Abschluss aller Arbeiten wieder freigegeben wird. Die robuste Ausführung aus seetauglichem Edelstahl (316) sorgt für eine besonders stabile und manipulationssichere Verriegelung..
Besondere Merkmale
- Ein- oder zweistufige Verriegelung mit zusätzlicher Kontrollfunktion.
- Besonders stabile Ausführung aus seetauglichem Edelstahl (316).
- Geeignet für elektrische Schaltschränke und Verteiler.
- Erhältlich mit 6 Löchern für eine Kontrollvorrichtung.
- Erhältlich mit 12 Löchern für zwei Kontrollvorrichtungen.
| Best.-Nr. | Beschreibung | Farbe | VPE |
| LOTO-852439 | Einstufige Lockout-Vorrichtung, 6 Löcher | Rot | 1 |
| LOTO-873384 | Zweistufige Lockout-Vorrichtung, 12 Löcher | Rot | 1 |

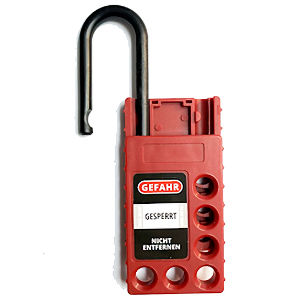

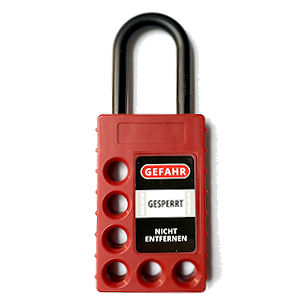

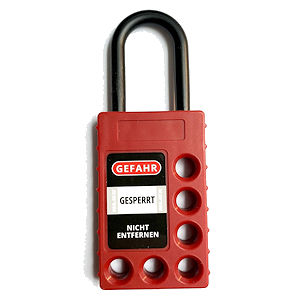

Nicht leitendes Mehrfach-Schließsystem für Elektrik
Der nicht leitende Mehrfach-Schließbügel aus Polyamid dient zur sicheren Gruppenverriegelung bei Wartungs- und Instandhaltungsarbeiten an elektrischen Anlagen. Durch die elektrisch isolierende Ausführung wird das Risiko eines Stromflusses über metallische Verriegelungskomponenten vermieden. Der kompakte Schließbügel ermöglicht die gleichzeitige Absicherung einer Energiequelle durch mehrere Mitarbeiter.
Besondere Merkmale
- Elektrisch isolierend durch nicht leitendes Polyamid.
- Geeignet für Lockout-Anwendungen an elektrischen Anlagen.
- Gleichzeitige Verriegelung mit bis zu sechs Vorhängeschlössern.
- Kompakte Bauform für enge Verriegelungspunkte.
- Leichte und korrosionsfreie Ausführung.
| Best.-Nr. | Farbe | Max. Schlossbügeldurchm. | Min. lichte Schlossbügelbreite | VPE |
| LOTO-220220 | Rot | 8,5 mm | 20,00 mm | 1 |

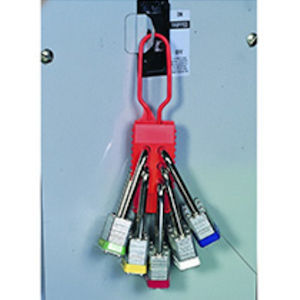

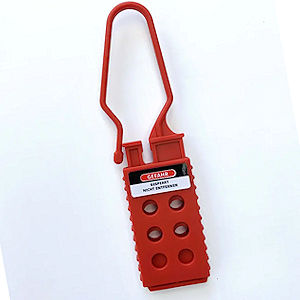

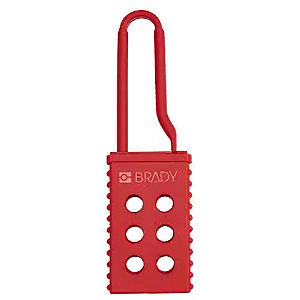

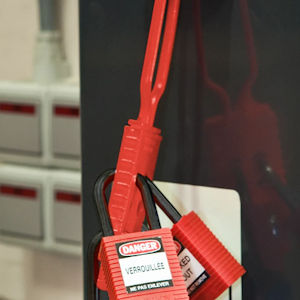

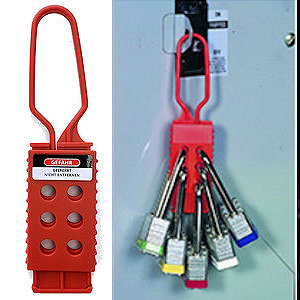

Nicht leitender Nylon-Schließbügel für elektrische Anlagen
Der nicht leitende Nylon-Schließbügel dient zur sicheren Absperrung von Energiequellen während Wartungs- und Instandhaltungsarbeiten. Durch die elektrisch isolierende Ausführung eignet er sich besonders für Anwendungen an elektrischen Anlagen und verhindert das Risiko eines Stromflusses über metallische Verriegelungskomponenten. Gleichzeitig ermöglicht der Schließbügel die Verriegelung durch mehrere Mitarbeiter und bietet trotz seines geringen Eigengewichts eine hohe Belastbarkeit.
Besondere Merkmale
- Nicht leitendes Nylon für Anwendungen im elektrischen Umfeld geeignet.
- Belastbar bis zu 450 kg bei einem Eigengewicht von nur 30 g.
- Gleichzeitige Verriegelung mit bis zu sechs Vorhängeschlössern möglich.
- Bügel passend für Öffnungen ab einem Mindestdurchmesser von 7 mm.
- Leichte und robuste Ausführung für den industriellen Einsatz.
| Best.-Nr. | Farbe | Max. Schlossbügel-
stärke (mm) |
Min. lichte Schlossbügel-
breite (mm) |
VPE |
| LOTO-236916 | Orange | 9,00 | 20,00 | 1 |

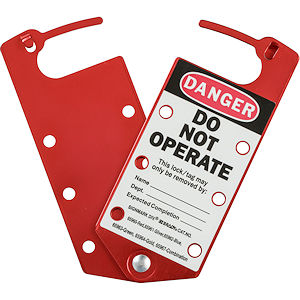

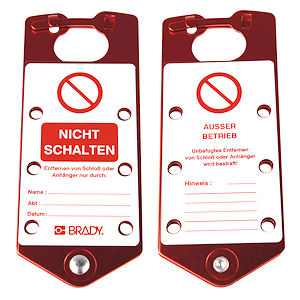

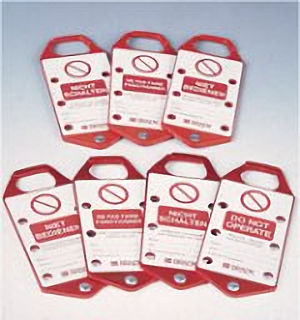

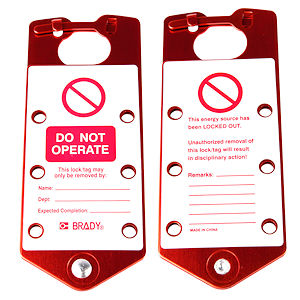

Beschriftbare Sicherheits-Blockierbügel aus Aluminium
Der beschriftbare Sicherheits-Blockierbügel kombiniert Lockout- und Tagout-Funktion in einer einzigen Vorrichtung. Wartungsarbeiten können sicher durchgeführt werden, ohne dass separate Schließbügel und Anhänger erforderlich sind. Die integrierte Beschriftungsfläche ermöglicht eine direkte Kennzeichnung der Absperrung mit Permanentmarker, Filzstift oder Bleistift.
Besondere Merkmale
- Kombination aus Lockout- und Tagout-Funktion.
- Beschriftbar mit Permanentmarker, Filzstift oder Bleistift.
- Aus robuster, eloxierter 5052 Aluminiumlegierung.
- Gleichzeitige Verriegelung mit bis zu sechs Vorhängeschlössern.
- In verschiedenen Sprachen mit vorgedruckter Legende erhältlich.
| Art.Nr. | Text / Legende | Farbe | Max. Bügel
stärke (mm) |
Min. lichte Bügel-
breite (mm) |
Höhe (mm) | Breite (mm) | Tiefe (mm) | VPE |
| LOTO-265390 | DO NOT OPERATE | Rot | 8,00 | 20,00 | 184,10 | 76,20 | 4,70 | 5 |
| LOTO-265391 | NICHT SCHALTEN | Rot | 8,00 | 20,00 | 184,10 | 76,20 | 4,70 | 5 |
| LOTO-265392 | NIET BEDIENEN | Rot | 8,00 | 20,00 | 184,10 | 76,20 | 4,70 | 5 |
| LOTO-265393 | NE PAS FAIRE VONCTIONNER | Rot | 8,00 | 20,00 | 184,10 | 76,20 | 4,70 | 5 |

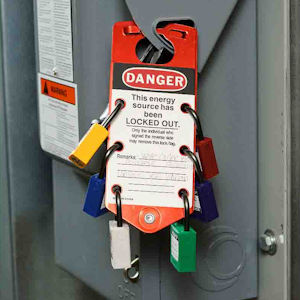

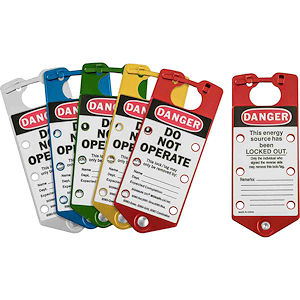

Beschriftbarer Sicherheits-Blockierbügel für Gruppen-Lockout
Die beschriftbaren Sicherheits-Blockierbügel ermöglichen eine sichere Gruppen-Absperrung im Rahmen von Wartungs- und Instandhaltungsarbeiten an Maschinen und Anlagen. Die integrierte Etikettenoberfläche erlaubt eine direkte Kennzeichnung der Absperrung und ersetzt separate Lockout-Anhänger. Dank der manipulationssicheren Verriegelungsklappen und der robusten Ausführung aus eloxierter 5052 Aluminiumlegierung eignen sich die Blockierbügel für den wiederholten Einsatz in industriellen Lockout-Tagout-Anwendungen.
Besondere Merkmale
- Beschriftbare Etikettenoberfläche für Bleistift, Kugelschreiber oder Filzstift.
- Abwischbare Beschriftung für mehrfache Wiederverwendung.
- Manipulationssichere Verriegelungsklappen aus robuster eloxierter 5052 Aluminiumlegierung.
- Gleichzeitige Verriegelung mit bis zu sechs Vorhängeschlössern.
| Best.-Nr. | Farbe | Höhe (mm) | Breite (mm) | Tiefe (mm) | VPE |
| DANGER - This energy source has been LOCKED OUT | |||||
| LOTO-065960 | Rot | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065961 | Silber | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065962 | Blau | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065963 | Grün | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065964 | Gold | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065967 | Je 1 Stück in Rot, Silber, Blau, Grün und Gold | 180,00 | 76,00 | 5,00 | 5 |
| DANGER - Only the individual(s) who have signed below may remove this lock/tag. | |||||
| LOTO-065970 | Rot | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065971 | Silber | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065972 | Blau | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065973 | Grün | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065974 | Gold | 180,00 | 76,00 | 5,00 | 5 |
| LOTO-065975 | Je 1 Stück in Rot, Silber, Blau, Grün und Gold | 180,00 | 76,00 | 5,00 | 5 |

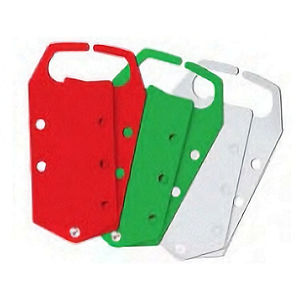

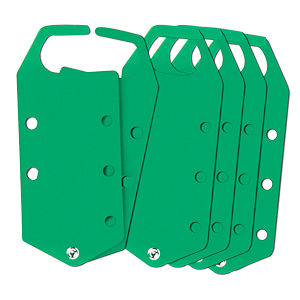

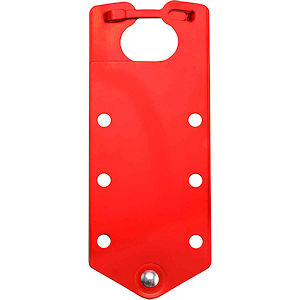

Blanko Sicherheits-Blockierbügel aus Aluminium
Der Sicherheits-Blockierbügel blanko ermöglicht eine sichere Gruppen-Absperrung während Wartungs- und Instandhaltungsarbeiten an Maschinen und Anlagen. Die neutrale Ausführung ist speziell für Unternehmen mit strukturierten Lockout-Tagout-Programmen konzipiert, bei denen individuelle Wartungs- und Freigabeinformationen erforderlich sind. Zur Kennzeichnung können selbstklebende Lockout-Tagout-Etiketten mit betriebsspezifischen Angaben wie Name, Abteilung oder Wartungsmaßnahme verwendet werden, die bei Bedarf mit geeigneten Brady-Etikettenmaterialien in einer passenden Größe selbst erstellt werden können.
Besondere Merkmale
- Blanko-Ausführung für individuelle Kennzeichnung im Lockout-Tagout-Programm.
- Robuste Ausführung aus Aluminium.
- Erhältlich in verschiedenen Farben.
- Geeignet für die Verriegelung mit bis zu sechs Vorhängeschlössern.
| Best.-Nr. | Farbe | Max. Bügel-
stärke (mm) |
Min. lichte Bügel-
breite (mm) |
Höhe (mm) | Breite (mm) | Tiefe (mm) | VPE |
| LOTO-225196 | Silber | 8,00 | 20,00 | 184,10 | 76,20 | 4,70 | 5 |
| LOTO-225198 | Grün | 8,00 | 20,00 | 184,10 | 76,20 | 4,70 | 5 |
| LOTO-265399 | Rot | 8,00 | 20,00 | 184,10 | 76,20 | 4,70 | 5 |
