Lockout-Absperrungen für Gas und Luft

Lockout-Absperrungen für Gas und Luft sind Verriegelungen, die zum Absperren von Gasflschen, Druckluftschläuchen und anderen gefährlichen pneumatischen Energiequellen eingesetzt werden. Nachstehend sind einige Möglichkeiten aufgeführt, die zum Schutz von Personen- und Sachschäden eingesetzt werden können.

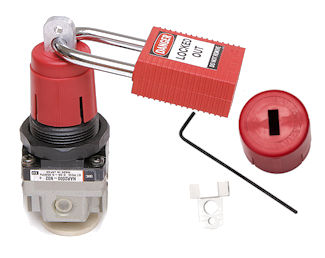

Lockout Luftleitungsregler Lockout Luftleitungsregler Teile

Lockout-Luftleitungsregler für SMC-Modelle

Die Lockout-Vorrichtung für Luftleitungsregler soll bei Wartungs- und Reparaturarbeiten an Pneumatiksystemen die Sicherheit gewährleisten. Andere Geräte, die über dieselbe Leitung mit Luft versorgt werden, können dabei in Betrieb bleiben.

Der Geräteregler kann in den Positionen EIN, AUS oder GEDROSSELT verriegelt werden. Zur Installation einfach die Kappe entfernen, die Lockout-Vorrichtung an der Reglerstange anbringen und die Ersatzkappe auf dem Regler aufsetzen.

Technisches Datenblatt LOTO-48

Art.Nr. Beschreibung Durchmesser (mm) Höhe VPE
LOTO-064539 Mini-Luftleitungsregler für SMC-Modelle AR2000 / NAR 2000 39,30 mm 39 mm 1
LOTO-064540 Mittelgroße Luftleitungsregler für SMC-Modelle AR3000 / NAR3000 39,30 mm 39 mm 1

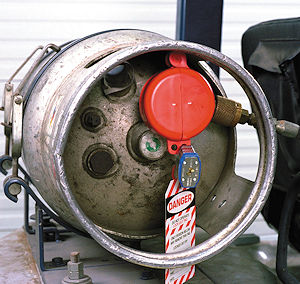

Lockout Gaszylinder-Verriegelung Verriegelung für Gaszylinder

Gaszylinder Lockout-Verriegelung

Robuste Vorrichtung aus Polystyren-Kunststoff zur Verriegelung von Zylindertanks, u.a. Propangasflaschen für Gabelstapler und freistehende Propangasflaschen.

• Für enge Bereiche konzipiert
• Durchmesser: 90,00 mm
• Lochdurchmesser: 31,50 mm
• Material: Robustes Polystyren
• Für 2 Vorhängeschlösser

Einfache Anbringung zur Vermeidung einer Betätigung des Ventils

Art.Nr. Beschreibung Farbe Durchmesser Ventilloch (mm) Min. lichte Bügel-
breite (mm)
VPE
LOTO-046139 Gaszylinder-Verriegelung rot 31,5 20,00 1
Max. Schlossbügelstärke: 6,5 mm / Min. Schlossbügelbreite: 20 mm

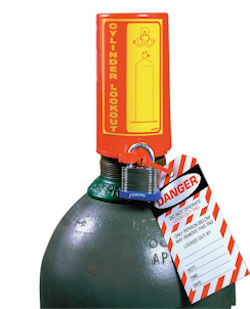

Gasflaschen Verriegelung

Gasflaschen Lockout-Verriegelung

Auswahl der Verriegelungsvorrichtung ohne Berücksichtigung von Durchmesser und Flaschenaufsatz.
• Verhindert den Zugriff auf das Hauptzylinderventil
• Für Gewindestücke mit einem Durchmesser von bis zu 88 mm
• Lässt sich innerhalb weniger Sekunden montieren
• Für 1 Vorhängeschloss
Gasflaschen Verriegelung     Technisches Datenblatt LOTO-51

Art.-Nr. Beschreibung Höhe (mm) Durchmesser (mm) VPE
LOTO-045629 Gasflaschenverriegelung 158,80 88,10 1

Absperrung für Ventile

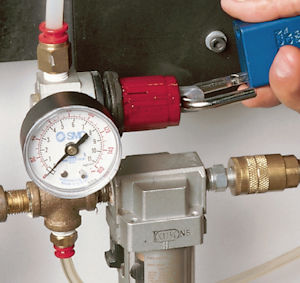

Absperrung für Pneumatik

Pneumatische Lockout-Absperrung

Isoliert pneumatische Energie, ohne dass Kosten und Unbequemlichkeiten für die Installation eines Reihenverriegelungsventils entstehen.

• Die Vorrichtung wird am Stecker angebracht und isoliert die Gerätschaften von
  sämtlichen Druckluftquellen
• Für die Mehrzahl von 6 mm, 9 mm und 12 mm Steckern passend
• Eine permanente Befestigung auf einem Luftrohr kann in der Mitte des Systems
  erfolgen, während die seitliche Schlaufe dazu genutzt werden kann, das Rohr
  und das Verriegelungssystem aufzuhängen


Technisches Datenblatt LOTO-47 LoTo-Videos LOTO-47


Art.Nr. Beschreibung Farbe VPE
LOTO-064221 Pneumatische Absperrung Rot 1
LOTO-065645 Pneumatische Absperrung Rot 6
Max. Schlossbügelstärke: 7,84 mm / Min. Schlossbügelbreite: 20 mm

Kegelhahn Verriegelung Kegelhahn Verriegelung

Kegelhahn Lockout-Absperrung

Gut für schwer absperrbare Kegelventile geeignet.
• Beständig und minipulationssicher
• Kompakte Größe und benutzerfreundlich
• Verschiedene Größen passend für die meisten manuell aktivierten Kegelventile
  mit einem Durchmesser von 25 bis 203 mm
• Anwendungstemperatur von -20°C bis 80°C


Technisches Datenblatt LOTO-52
Lockout-Verriegelung für Kegelhähne

Art.Nr. Spezifikationen Material Höhe (mm) Durchmesser (mm) VPE
LOTO-113231 Basisabdeckung Kegelhahn-Absperrung 22,23 mm Polypropylen 76,20 81,40 1
LOTO-113232 Basisabdeckung Kegelhahn-Absperrung 34,93 mm Polypropylen 76,20 81,40 1
LOTO-113233 Basisabdeckung Kegelhahn-Absperrung 53,98 mm Polypropylen 101,60 119,60 1
LOTO-113234 Basisabdeckung Kegelhahn-Absperrung 63,50 mm Polypropylen 101,60 119,60 1
Max. Schlossbügelstärke: 9,3 mm
