RFID-Ausstattung: Brady Multiplexer und Antennen

Nachstehend finden Sie die passende Ausstattung für das stationäre RFID-Lesegerät Brady FR22

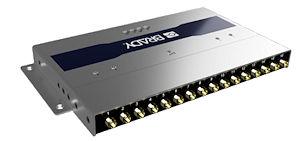

Brady MUX16 Multiplexer
Brady MUX16 Multiplexer

Brady MUX16 Multiplexer

Brady MUX16 erweitert die RFID-Lesezonen des Brady FR22 von 4 auf 16. Brady MUX16 ist vollständig integrierbar mit FR22 und funktioniert wie ein einziges Gerät, ohne zusätzliche Kabel.

Highlights
• Erweiterung der Lesezone eines Lesegerätes
• Unterstützung für proprietäre Stromversorgung und Daten über Koaxialkabel
• Geringere Verluste, besserer Gesamtwirkungsgrad
• Sofort einsatzbereit mit NUR-API
• Vollständig integrierbar mit Brady FR22

Geeignete Anwendungsbereich
• Intelligente Regale
• RFID-Tore
• RFID-TUnnel

Bestelldaten


Art.-Nr. Bestell-Referenz Beschreibung
311940 B-FR22-Multiplex Brady MUX16 Multiplexer für 16 Ports
311947 B-FR22-Mux16-EU Brady FR22 + MUX16 KIT EU
311949 B-FR22LTE-Mux16-EU Brady FR22 LTE + MUX16 KIT EU

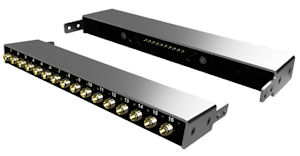

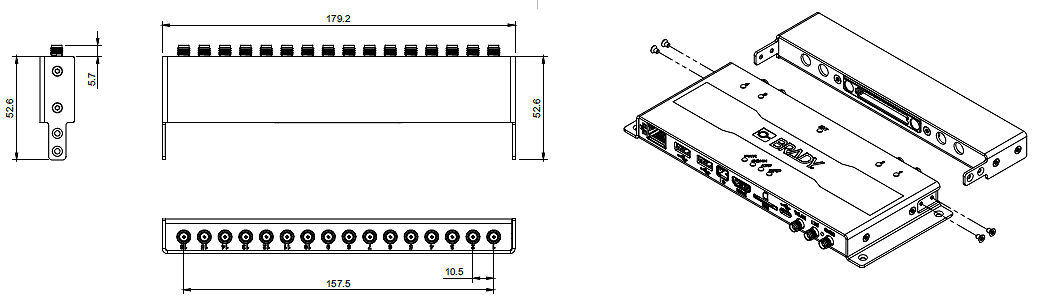

Brady MUX16 Multiplexer Zeichnung

Technische Daten


RF Merkmale
Frequenz Breitband 865 MHz - 928 MHz
Externer Antennenport 16 Port RP-SMA
Maximaler Einfügungsverlust 1 dB
Strom und Daten über Koax
Leistungsanforderungen 3V - 6V
Maximaler Ausgangsstrom 1 mA
Statusanzeige 4 Stück
Maße und Gewicht
Abmessungen 179,2 mm (B) x 17,6 mm (H) x 52,6 mm (T)
Gewicht 260 Gramm
Umfeld
Betriebstemperatur -20°C bis 55°C
Lagertemperatur -40°C bis 85°C
Schutzklasse IP (Innenanwendung)

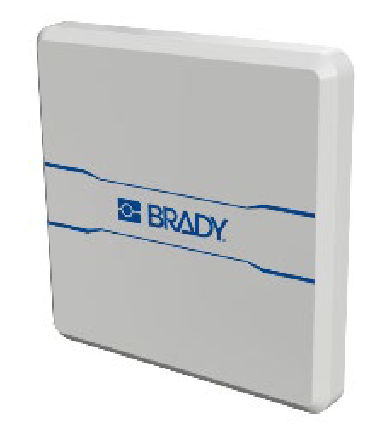

Brady GA30 RFID-Antenne

Brady GA30RFID-Antenne

Brady GA30 RFID-Allzweck-Antenne

Die Brady GA30 ist eine Allzweck-Antenne im staubdichten Gehäuse, die sich ideal für anspruchsvolle Umgebungen eignet, in denen IP-Schutz erforderlich ist. Diese Antenne lässt sich direkt auf allen Oberflächen anbringen, sogar auf Metall, ohne dass die UHF RFID-Leseleistung beeinträchtigt wird. Die Brady GA30 ist eine globale Multiband-Antenne mit echter zirkularer Polarisation, die in jeder Region der Welt und bei jeder Etikettenausrichtung eine maximale Leistung liefert.

Highlights
• Hohe Leistung, um die größte RFID-Lesedistanz zu erreichen
• Unglaublich niedriges Achsenverhältnis, damit die beste Leistung in jeder Ausrichtung erreicht werden kann
• Liest Tags in jeder Position und jedem Winkel
• Verwendbar auf allen Oberflächen, einschließlich Metall
• Auch für den Außeneinsatz und staubige Produktionsstätten geeignet
• Schutzklasse IP65
• VESA Standard-Montage

Mit dem stationären Brady FR22 RFID-Lesegerät, das nativ an der Rückseite der GA30-Antenne befestigt wird, wird diese Kombination aus Lesegerät und Antenne die erste Wahl für Produktionsumgebungen, Logistik, oder RFID-Lösungen im Außenbereich sein.

Geeignete Anwendungsbereiche
• Verfolgung von Vermögenswerten
• Inventarverwaltung
• Zugangskontrolle für Personen und Fahrzeuge
• Dokumentenverfolgung
• RFID-Tore
• RFID-Tunnel

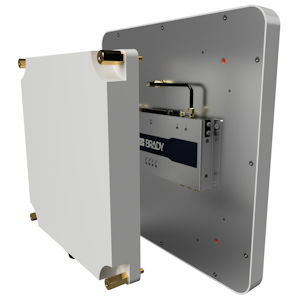

Die Kombination aus Brady FR22 und GA30-Antenne reduziert die Komplexität Ihrer RFID-Setups und bietet, dank der hohen IP-Schutzklasse, gleichzeitig eine optimale Leistung. Die Rückseite wird ab Q3/2022 verfügbar sein.

Die GA30 ist eine High-Gain-Antenne. Sie kann RFID-Tags aus der Ferne scannen, wodurch es optimal für die Fahrzeugzugangsverfolgung und Torlösungen geeignet ist. Die Antenne kann Tags in jeder Ausrichtung genau lesen, was sie auch interessant für Tunnellösungen macht. Der Vorteil eines RFID-Tunnels besteht darin, dass eine Kiste mit etikettierten Waren darin sofort gescannt werden kann, wodurch die Notwendigkeit eines langsamen Handscanners oder das menschliche Element entfällt.


Bestelldaten


Art.-Nr. Bestellbezeichnung Beschreibung
311941 B-GA30-ANT Brady GA30 Antenne

Technische Daten


UHF RFID
Frequenz Breitbank 865 MHz - 9238 MHz
Antennenmerkmale 10 dBic RHCP Polarisation
Strahlbreite 50° / 50°
Eingangsimpendanz 50 Ω
VSWR < 1,5 : 1
Leistungsanfroderungen Max. 2W Eingangsleistung
Vorderseite-Rückseite-Verhältnis 20 dB
Achsenverhältnis < 0,5 dB
Externer Antennenaschluss SMA-Buchse
Maße und Gewicht
Abmessungen 300 m (B) x 300 mm (H) x 33,2 mm (T)
Gewicht 0,860 kg
Umgebung
Betriebstemperaturen -20°C bis 55°C
Labertemperaturen -40°C bis 85°C
Schutzklasse IP65 (Innen- und Außenbereich)

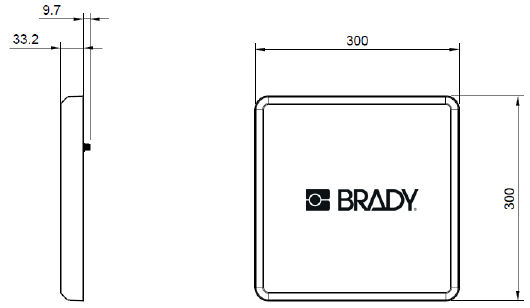

Abmessungen Brady GA30-Antenne


Abmessungen Brady GA30RFID-Antenne

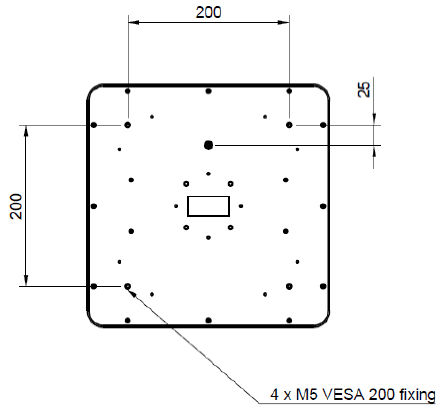

Montage (VESA-Besfestigung)


Besfestigung Brady GA30RFID-Antenne

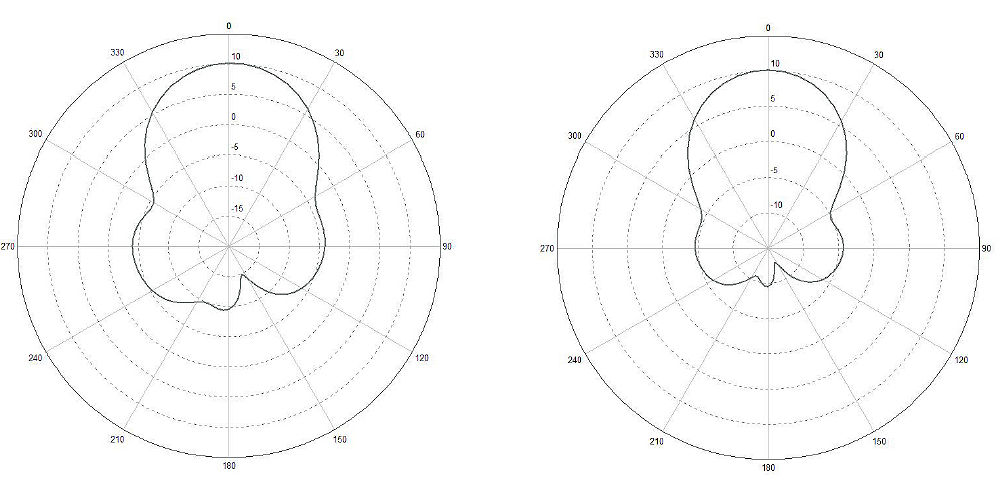

Antennenabstrahlcharakteristik


Besfestigung Brady GA30RFID-Antenne

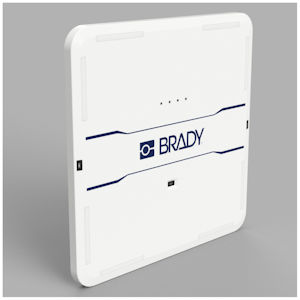

Brady BFA RFID-Antenne

Brady BFA RFID-Antenne

Brady BFA Hochentwickelte Beamforming-Overhead RFID-Antenne

Die Brady BFA-Antenne ist eine fortschrittliche Beamforming-Overhead-Antenne mit 28 softwaregesteuerten (ungefährlichen) Strahlen und einem integrierten Sensor für die Bewegungs- und Richtungserkennung. Wenn alle Strahlen aktiviert werden, bietet die Antenne den größtmöglichen RFID-Lesebereich und höchste Genauigkeit.
Es ist aber auch möglich, nur bestimmte Strahlen zu aktivieren, um einen eingeschränkten Erkennungsbereich zu definieren und die Erfassung unerwünschter Daten zu verringern.
Der stationäre Brady FR22 RFID-Leser lässt sich nahtlos anschließen und kann direkt auf der Rückseite montiert werden.

Highlights
• 28 softwaregesteuerte Antennenstrahlen zur Breitstellung mehrerer Abdeckungsformen für
  verschiedene Anwendungsfälle oder Umgebungen
• Hohe Lesegenauigkeit durch mehrere überlappende Strahlen
• Zuverlässige Objektrichtungserkennung und Umgebungskabbildung
• Integrierter lauter Summer und gut sichtbare LEDs zur Bereitstellung von Benutzeranzeigen
  in Track & Trace- und Zugangskontrollanwendungen
• VESA-Standard-Montage

Geeignete Einsatzgebiete
• Bestandsaufnahme in Echtzeit
• Verfolgung und Rückverfolgung
• Zugangskontrolle
• RFID-Tore
• Türen und Korridore


Bestelldaten


Art.-Nr. Bestellbezeichnung Beschreibung
311942 B-BFA-ANT-868 Brady BFA-Antenne (868 MHz)
311945 B-FR22-RDR-BFA-EU Brady FR22 + BFA 868 Kit EU
311946 B-FR22-RDLTE-BFAEU Brady FR22 LTE + BFA 868 Kit EU

Technische Daten


UHF RFID
Frequenz ETSI 865.6-867.6 MHz. Optional für USA: FCC/IC 902-928 MHz
Antennenmerkmale Max. Leistungsgewinn 8dBi
Strahlbreite 40° / 60°
Strahlungsformungsmerkmale 28 einzelne Strahlen mit doppelter Polarisation
Neigungswinkel der Strahlen 0°, ±15°, ±30°, ±45°
Verhältnis von vorne nach hinten 20 dB
Anschluss Brady Erweiterungsport
Sensoren und Indikatoren
Sensor Flugzeitsensor
Geräteanzeigen Summer für akustische Anzeigen, 8 gut sichtbare LED-Leisten
Maße und Gewicht
Abmessungen 431,00 mm (B) x 21 mm (H) x 431,00 mm (T)
Gewicht 0,860 kg
Umgebung
Betriebstemperatur -20°C bis 55°C
Lagertemperatur -40°C bis 85°C
Schutzklasse IP20 (Innenanwendung)

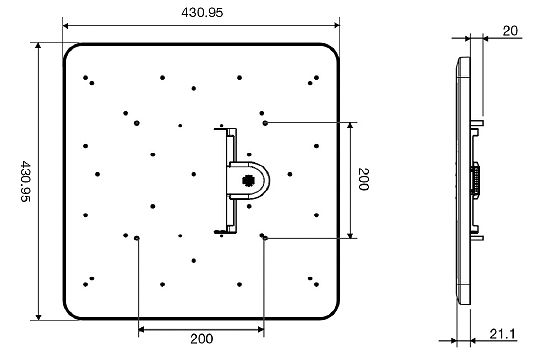

Antennenmaße (mm)


BFA-Antenne Abmessungen

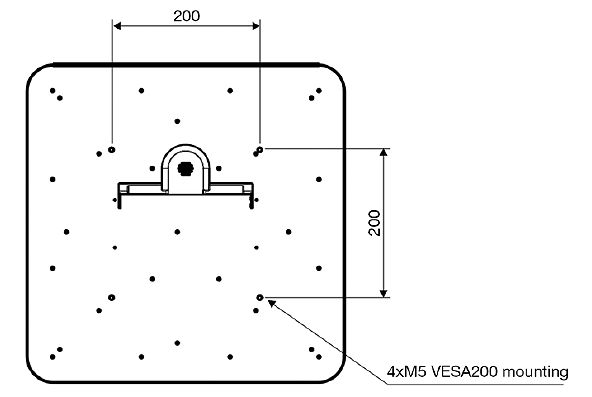

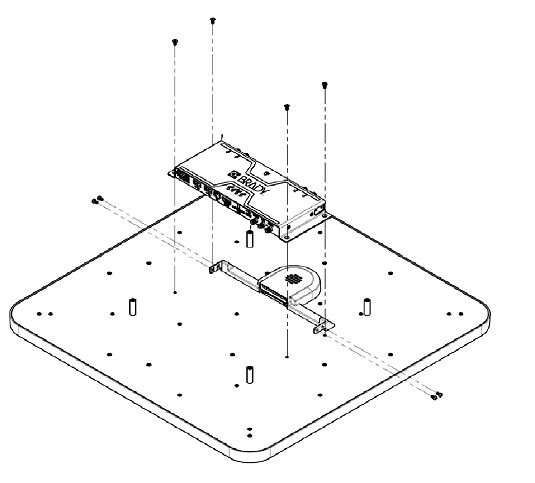

Montage (FR22 + VESA-Befestigung)


Befestigung BFA-Antenne 01 Befestigung BFA-Antenne 02

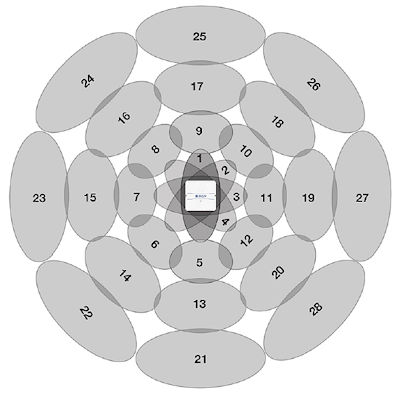

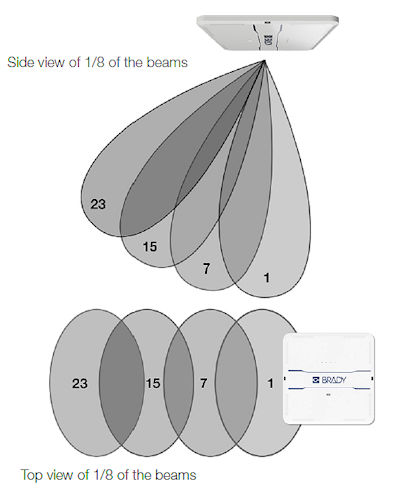

Strahlungsmuster der Antennenstrahlen


(Strahlen nicht maßstabsgetreu dargestellt)
Strahlungsmuster BFA-Antenne

Strahlungsmuster BFA-Antenne
Position der 28 Strahlen in der Draufsicht. (die dargestellte Abdeckung ist nicht real, da die Überlappungen zwischen den Strahlen viel höher sind, als hier dargestellt)
