Lockout-Durchgangsventil-Absperrungen

Absperrungen für verschiedene Ventiltypen

MAKRO IDENT verfügt über ein breites Spektrum an Durchgangsventil-Absperrungen mit einem Durchmesser von 25 mm bis 457 mm. Diese robusten Verriegelungssysteme sind in 2 Varianten erhältlich: zum einfachen Auf- und Zuklappen - ähnlich einem rundem Babybel-Käse - oder auf- und zusammenklappbar für sehr große Handräder, OS-Ventile, Y-Ventile und Ventile mit steigender Spindel bis 457 mm.

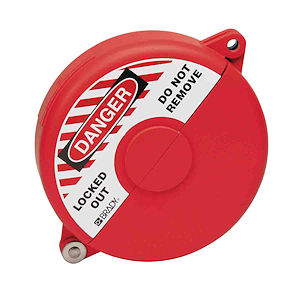

Standard Lockout-Absperrvorrichtungen für Durchgangsventile


Lockout Durchgangsventil Absperrung

Einzigartige Unterbrechungsfunktion: kann von Hand entfernt werden wenn erforderlich.
• Zur Absperrung von Durchgangsventilen mit unterschiedlichen Handraddurchmessern
• Aus beständigem Polypropylen - ausgezeichnete Schlag- und Chemikalienbeständigkeit
• Beständig gegen hohe Temperaturen von -40°C bis 150°C
• In mehreren Größen und Farben erhältlich
Etiketten mit der Aufschrift "Gefahr" in Englisch, Spanisch und Französisch sind im Lieferumfang enthalten.

Technisches Datenblatt LOTO-7 LoTo-Videos LOTO-7

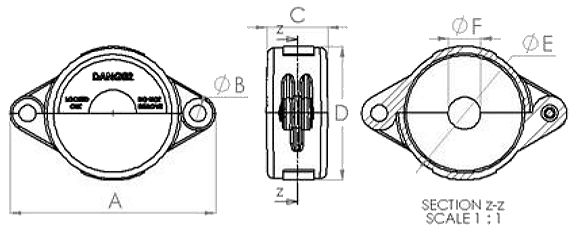

Abmessungen Handrad-Absperrungen Lockout-Absperrung für Handräder

Best.-Nr. Handraddurchmesser A
Breite
B Lochdurchm.
für Schlösser
C
Tiefe
D
Höhe
E
Durchmesser
F
Lochdurchm. Ventilanschl.
VPE
Transparent
LOTO-145581 25 - 64 mm 120,10 mm 9,7 mm 35,9 mm 80,0 mm 70,6 mm 19,0 mm 1
LOTO-145582 64 - 127 mm 184,8 mm 9,7 mm 50,6 mm 141,7 mm 132,3 mm 44,5 mm 1
LOTO-145583 127 - 165 mm 224,1 mm 9,7 mm 60,4 mm 181 mm 171,4 mm 63,5 mm 1
LOTO-145584 165 - 254 mm 318,3 mm 9,7 mm 76,2 mm 276,2 mm 276,2 mm 89,4 mm 1
LOTO-145585 254 - 330 mm 405,1 mm 9,7 mm 76,2 mm 363,5 mm 354,5 mm 104,5 mm 1
Rot
LOTO-065560 25 - 64 mm 120,10 mm 9,7 mm 35,9 mm 80,0 mm 70,6 mm 19,0 mm 1
LOTO-065561 64 - 127 mm 184,8 mm 9,7 mm 50,6 mm 141,7 mm 132,3 mm 44,5 mm 1
LOTO-065562 127 - 165 mm 224,1 mm 9,7 mm 60,4 mm 181 mm 171,4 mm 63,5 mm 1
LOTO-065563 165 - 254 mm 318,3 mm 9,7 mm 76,2 mm 276,2 mm 276,2 mm 89,4 mm 1
LOTO-065564 254 - 330 mm 405,1 mm 9,7 mm 76,2 mm 363,5 mm 354,5 mm 104,5 mm 1
Blau
LOTO-065585 25 - 64 mm 120,10 mm 9,7 mm 35,9 mm 80,0 mm 70,6 mm 19,0 mm 1
LOTO-065586 64 - 127 mm 184,8 mm 9,7 mm 50,6 mm 141,7 mm 132,3 mm 44,5 mm 1
LOTO-065587 127 - 165 mm 224,1 mm 9,7 mm 60,4 mm 181 mm 171,4 mm 63,5 mm 1
LOTO-065588 165 - 254 mm 318,3 mm 9,7 mm 76,2 mm 276,2 mm 276,2 mm 89,4 mm 1
LOTO-065589 254 - 330 mm 405,1 mm 9,7 mm 76,2 mm 363,5 mm 354,5 mm 104,5 mm 1
Gelb
LOTO-065590 25 - 64 mm 120,10 mm 9,7 mm 35,9 mm 80,0 mm 70,6 mm 19,0 mm 1
LOTO-065591 64 - 127 mm 184,8 mm 9,7 mm 50,6 mm 141,7 mm 132,3 mm 44,5 mm 1
LOTO-065592 127 - 165 mm 224,1 mm 9,7 mm 60,4 mm 181 mm 171,4 mm 63,5 mm 1
LOTO-065593 165 - 254 mm 318,3 mm 9,7 mm 76,2 mm 276,2 mm 276,2 mm 89,4 mm 1
LOTO-065594 254 - 330 mm 405,1 mm 9,7 mm 76,2 mm 363,5 mm 354,5 mm 104,5 mm 1
Grün
LOTO-065595 25 - 64 mm 120,10 mm 9,7 mm 35,9 mm 80 mm 70,6 mm 19 mm 1
LOTO-065596 64 - 127 mm 184,8 mm 9,7 mm 50,6 mm 141,7 mm 132,3 mm 44,5 mm 1
LOTO-065597 127 - 165 mm 224,1 mm 9,7 mm 60,4 mm 181 mm 171,4 mm 63,5 mm 1
LOTO-065598 165 - 254 mm 318,3 mm 9,7 mm 76,2 mm 276,2 mm 276,2 mm 89,4 mm 1
LOTO-065599 254 - 330 mm 405,1 mm 9,7 mm 76,2 mm 363,5 mm 354,5 mm 104,5 mm 1
Es können Sicherheitsschlösser verwendet werden mit einer maximalen Schlossbügelstärke von 9,7 mm und einer Mindest-Schlossbügelhöhe von 38 mm

Lockout Absperr-Sets für Duchgangsventile - Farbsets


Die Sets sind farblich einheitlich. Enthalten ist jeweils eine Absperrung für Handradgröße 25 - 64 mm, 64 - 127 mm, 127 - 165 mm, 165 - 254 mm und 254 - 330 mm.
Handrad-Set Rot Handrad-Set Gelb Handrad-Set Grün Handrad-Set Blau Handrad-Set Transparent
Best.-Nr. LOTO-196212 LOTO-196214 LOTO-196215 LOTO-196213 LOTO-196216
Farbe Rot Gelb Grün Blau Transparent
VPE 1 Set 1 Set 1 Set 1 Set 1 Set

Nutzen Sie die verschiedenfarbigen Ventilabsperrungen für:


• Ventile in geöffneter und geschlossener Stellung:    Rot = Auf, Grün = Zu
• Gefährdungsgrade:    Rot = hohe Gefährdung, Blau = mindere Gefährdung
• Durchflußmedien:    Gelb = Gase, Grün = Wasser
• Service-Teams oder -Abteilungen:    Rot = Elektriker, Blau = Mechaniker

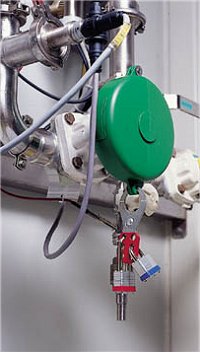

Zusammenklappbare Lockout-Absperrvorrichtung mit 76 bis 457 mm Durchmesser


Lockout-Handradabsperrung bis 457 mm Durchmesser
Aufklappbare Lockout-Handradabsperrung
Große Lockout-Handradabsperrung

Für Handräder von 76 bis 457 mm

MAKRO IDENT bietet zusammenklappbare Vorrichtungen an, die ein sicheres Absperren verschiedenster Durchgangsventile ermöglichen. Diese Absperrvorrichtungen lassen sich ganz einfach an Ventilgriffen in der vollständig geschlossenen Position anbringen. Sie können aber auch zusammengklappt werden, sodass sie auf Wartungswagen und in Lockout-Sets weniger Platz in Anspruch nehmen.

Merkmale

  • Robuste Lösung aus spritzgegossenem Styrol, auch für raue Bedingungen im Außenbereich geeignet
  • Bis zu 2 Vorhängeschlösser können an der Absperrvorrichtung angebracht werden. Für größere Wartungsteams empfehlen   wir unsere Mehrfach-Schließbügel, über die noch weitere Sicherheitsschlösser angebracht werden können
  • Einfaches Anbringen: Ventile werden vollständig bedeckt und können daher nicht bewegt werden
  • Einfaches Aufbewahren und Tranportieren: lässt sich auf ein Drittel der Größe zusammenklappen
  • Flexibel: 3 Größen zum Absperren von Ventilen mit Durchmessern von 76 bis 457 mm
  • Beständig gegen Temperaturen von -40°C bis +100°C
  • Einzigartige Auswurfscheibe in der Mitte für OS & Y-Ventile oder Ventile mit steigender Spindel
  • Gefahrenetiketten in Englisch, Spanisch und Französisch sind im Lieferumfang enthalten.

Mit der zusammenklappbaren Absperrvorrichtung können Sie Durchgangsventile mit einem Durchmesser von bis zu 457 mm blockieren, um die Zufuhr von Energie oder Substanzen zu Maschinen zu neutralisieren oder zu stoppen.
Jeder Wartungsarbeiter kann ein Vorhängeschloss an der Absperrvorrichtung anbringen, um das Ventil während Wartungsarbeiten in der AUS-Position zu sperren. Dies verhindert, dass andere Mitarbeiter versehentlich die Energiezufuhr von Maschinen wieder einschalten, was zu schweren Arbeitsunfällen führen könnte.

Auch anderweitig nutzbar

Die zusammenklappbaren Absperrvorrichtungen für Durchgangsventile können auch für andere Zwecke verwendet werden, beispielsweise zum Kontrollieren der Wasserzufuhr für Feuerlöschsysteme.

Art.-Nr. Für Handrad-Durchmesser Tiefe Höhe Gesamtdurchmesser VPE
Rot
LOTO-148648 76-178 mm 78,70 mm 189,00 mm 229,40 mm 1
LOTO-148647 178-330 mm 101,10 mm 346,20 mm 374,00 mm 1
LOTO-148646 330-457 mm 101,10 mm 472,70 mm 500,4 mm 1

Einfache und flexible Verwendung

Die zusammenklappbare Absperrvorrichtung für Durchgangsventile ist eine äußerst praktische Lösung, die Leben retten kann:
• Einfaches Anbringen: Ventile werden vollständig bedeckt und können daher nicht bewegt werden
• Einfaches Aufbewahren und Transportieren: lässt sich auf ein Drittel der Größe zusammenklappen
• Flexibel: 3 Größen zum Absperren von Ventilen mit Durchmessern von 76 bis 457 mm.

Beständige Lösung

Die neue zusammenklappbare Absperrvorrichtung für Durchgangsventile ist aus spritzgegossenem Styrol gefertigt. Sie ist äußerst robust und widersteht den rauen Bedingungen im Außenbereich. Die Vorrichtung kann mit allen Vorhängeschlössern aus dem breiten Brady-Sortiment kombiniert werden, die in verschiedenen Materialien erhältlich sind und die Anforderungen verschiedener Branchen erfüllen. Bis zu zwei Vorhängeschlösser können direkt an der zusammenklappbaren Absperrvorrichtung angebracht werden. Für größere Wartungsteams empfiehlt sich der Sicherheits-Blockierbügel von Brady, über den noch weitere Vorhängeschlösser angebracht werden können.

Technisches Datenblatt LOTO-81 LoTo-Videos LOTO-81

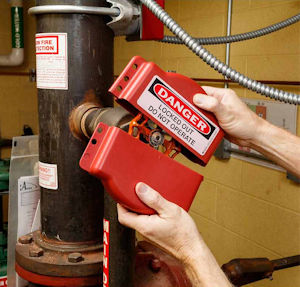

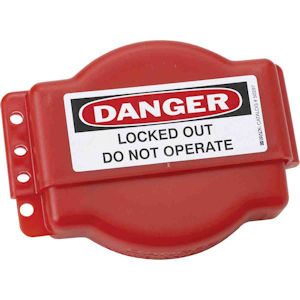

Verstellbares Lockout-Blockiersystem für Durchgangsventile


Verstellbares Lockout-Blockiersystem für Ventile
Eine Vorrichtung für die meisten Durchgangsventile. Ersetzt 3 herkömmliche Durchgangsventil-Absperrungen und reduziert so Ihre Kosten.

• Geeignet für Handräder mit Durchmesser von 25 bis 165 mm
• Beständiges Polypropylen
• Beständig gegen Temperaturschwankungen von -20°C bis 80°C

Art.Nr. Beschreibung Höhe (mm) Breite (mm) VPE
LOTO-064057 Verstellbares Blockiersystem für Durchgangsventile 130,00 209,00 1
Max. Schlossbügelstärke: 9,40 mm / Min. Schlossbügelbreite: 20 mm

Technisches Datenblatt LOTO-70 LoTo-Videos LOTO-70
