Kugelhahn- und Kegelventil-Absperrungen

Sichere und vielseitige Verriegelungslösungen für Ventile

Unsere Lockout-Absperrungen verhindern zuverlässig die unbeabsichtigte Betätigung von Kugelhähnen und Kegelventilen. Ob klassische Kugelhähne, Ventile mit T-Griff oder ohne Griff – das Sortiment bietet für jede Anwendung die passende Lösung. Für dauerhafte Sicherheit sorgen unter anderem patentierte Perma-Mount™ Vorrichtungen sowie farbcodierte Absperrungen zur schnellen Zuordnung.

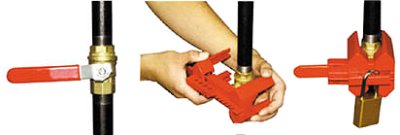

PRINZING-KRALLE zur Verriegelung von Kugelhähnen


Die PRINZING-KRALLE ist eine robuste, zweiteilige Absperrvorrichtung zur sicheren Verriegelung von Kugelhähnen. Sie verhindert zuverlässig unbeabsichtigte Betätigungen während Wartungsarbeiten.

Besondere Merkmale:

  • Zweiteilige Konstruktion – umschließt den Ventilhebel vollständig
  • Widerstandsfähiges Polypropylen, –20 °C bis +80 °C
  • Max. Hebelbreite: 27 mm (klein), 41 mm (groß)
  • Farben: Rot, Blau, Grün, Gelb

Farbcodierung für mehr Sicherheit

  • Rot: hohe Gefährdung oder abgesicherter Zustand
  • Grün: mindere Gefährdung oder Wasser
  • Gelb: Gase
  • Blau: Mechanik oder Wartungsteam
Bestellnummer Farbe Rohrdurchmesser (mm) Max. Hebelbreite VPE
Klein - Für offene und geschlossene Position
LOTO-800110 Rot 14,50 - 52,50 27 mm 1
LOTO-805847 Blau 14,50 - 52,50 27 mm 1
LOTO-805848 Grün 14,50 - 52,50 27 mm 1
LOTO-805849 Gelb 14,50 - 52,50 27 mm 1
Groß - Nur für geschlossene Position
LOTO-800111 Rot 50,00 - 200,00 41 mm 1
LOTO-805850 Blau 50,00 - 200,00 41 mm 1
LOTO-805851 Grün 50,00 - 200,00 41 mm 1
LOTO-805852 Gelb 50,00 - 200,00 41 mm 1


STANDARD Kugelhahn-Absperrung LOTO-23


Die STANDARD Kugelhahn-Absperrungen sichern Kugelhähne zuverlässig in der geschlossenen Position. Sie sind in zwei Größen verfügbar, passen auf nahezu alle gängigen Ventilhebel und bieten eine einfache und effektive Lockout-Lösung für den täglichen Einsatz.

Besondere Merkmale:

  • Für Hebelbreiten von 6 bis 76 mm
  • Für kleine (6–25 mm) und große (32–76 mm) Kugelhähne
  • Aus Nylon (leicht, korrosionsbeständig) oder Stahl (besonders robust)
  • Anwendungstemperatur: –30 °C bis +120 °C
  • Mehrere Schlosslöcher für individuelle Absicherung
  • Schnelle Montage ohne Werkzeug
  • Einteilige Konstruktion für einfache Handhabung und schnelle Anwendung
  • Pulverbeschichtete Stahlvariante bietet erhöhten Korrosionsschutz
Bestellnummer Beschreibung Material Max. Hebel-
stärke (mm)
Hebel-
breite (mm)
Min. Hebel-
länge (mm)
Anzahl
Löcher
VPE
LOTO-065666 Standard Kugelhahn-Absperrung, 6-25 mm Nylon 7,62 6 - 25 25,00 8 1
LOTO-065692 Standard Kugelhahn-Absperrung, 6-25 mm Stahl 6,92 6 - 25 19,00 6 1
LOTO-065669 Standard Kugelhahn-Absperrung, 32-76 mm Stahl 12,70 32-76 19,00 15 1
LOTO-065693 Standard Kugelhahn-Absperrung, 32-76 mm Stahl 12,70 32-76 19,00 7 1

Abmessungen


Abmessungen Kugelhahn-Absperrung
Best.-Nr. A mm B mm C mm D mm E mm F mm G Anzahl G ø
LOTO-065666 80 30 60 8 12 71 8 7,5
LOTO-065692 87 30 50 8 11 63 6 10
LOTO-065669 150 30 110 10 15 110 15 7,5
LOTO-065693 150 30 110 10 15 110 7 10
Lockout Kugelhahn-Absperrung 1

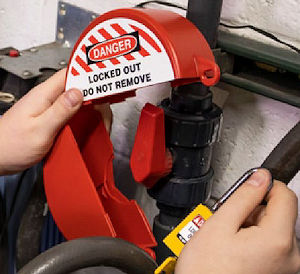

T-Griff Kugelhahn-Absperrung


T-Griff Absperrung
T-Griff Kugelhahn Absperrung Handrad-Absperrung Grün Rote Handrad-Absperrungen

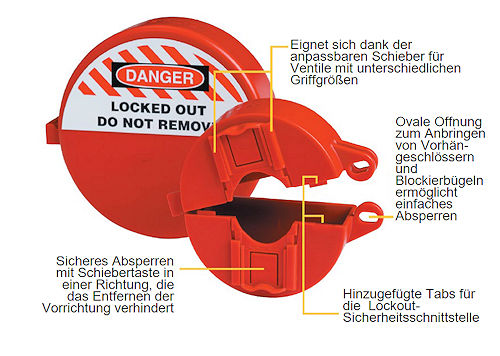

Die einteilige T-Griff Kugelhahn-Absperrung von Brady ermöglicht eine zuverlässige Sicherung von Kugelhähnen mit T-Griff auf PVC-Rohren. Dank des anpassbaren Designs bietet sie eine optimale Passform und verhindert unbeabsichtigte Betätigungen während Wartungsarbeiten.

Besondere Merkmale:

  • Einteiliges Design, leicht anzubringen und aufzubewahren
  • Anpassbare Schieber für optimalen Sitz bei verschiedenen Griffgrößen
  • Geeignet für Kugelhähne mit T-Griff auf PVC-Rohren
  • Robuster ABS-Kunststoff für den industriellen Einsatz
  • Passend für Rohrdurchmesser von 12,7 bis 50,8 mm
  • Aufnahme für ein Vorhängeschloss mit Bügeldurchmesser bis 7,1 mm
  • Zwei Größen - in Rot - erhältlich für unterschiedliche Spindel- und Rohrdurchmesser

Spezifikationen + Bestelldaten

Eigenschaft Details - Kleine Absperrung Details - Große Absperrung
Bestellnummer LOTO-151748 LOTO-151749
Durchmesser 107,9 mm 158,7 mm
Tiefe 44,4 mm 50,8 mm
Durchmesser der Ventilspindel 31,0 - 40,0 mm 31,0 - 57,0 mm
Material ABS Kunststoff ABS Kunststoff
Max. Anzahl Schlösser 1 1
Max. Bügeldurchmesser (Schloss) 7,1 mm 7,1 mm
Durchm. PVC-Rohre 12,7 - 25,4 mm 31,7 - 50,8 mm


Kugelhahn-Absperrung für Ventile ohne Griff


Kugelhahn Absperrung
Kugelhahn-Absperrung für Ventile ohne Griff Anwendung LOTO-175644 Kugelhahn-Absperrung LOTO-175644

Diese verstellbare Kugelhahn-Absperrung eignet sich perfekt zum sicheren Verriegeln von Kugelventilen, deren Handgriff entfernt wurde. Durch das kompakte Design benötigt die Vorrichtung wenig Platz und ist ideal für enge Einbausituationen.​

Besondere Merkmale:

  • Für Kugelhahnventile ohne Griff von 25 bis 165 mm Durchmesser
  • Robustes Polypropylen für hohe Widerstandsfähigkeit
  • Temperaturbeständig von -20 °C bis +80 °C
  • Platzsparende, verstellbare Bauweise
  • Aufnahme für bis zu drei Vorhängeschlösser mit maximal 9,4 mm Bügeldicke
  • Warnetiketten in Englisch, Spanisch und Französisch enthalten

Spezifikationen + Bestelldaten

Eigenschaft Details
Bestellnummer LOTO-175644
Durchmesser des Ventils 31,7 bis 57,1 mm
Material ABS
Max. Anzahl Vorhängeschlösser oder Blockierbügel 4
Max. Bügeldurchmesser des Vorhängeschlosses 7,5 mm
Rohrdurchmesser 254 mm

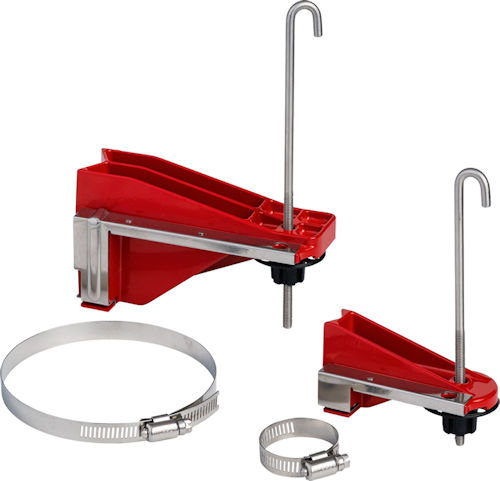

PermaMount Kugelhahn-Absperrung


Die Perma-Mount Absperrungen werden dauerhaft am Kugelhahn montiert. Sie sichern den Hebel zuverlässig in 90-Grad-Stellung und eignen sich ideal für wiederkehrende Lockout-Anwendungen in Industrie und Bau. Die Vorrichtungen bestehen aus pulverbeschichtetem Metall und sind für Temperaturen von -40 °C bis +90 °C ausgelegt. ​

Besondere Merkmale:

  • Dauerhaft montierte Vorrichtung direkt am Kugelhahn
  • Nur einmalige Installation erforderlich
  • Verriegelt den Hebel sicher in 90-Grad-Stellung
  • Zwei Größen erhältlich für Ventile von 1 bis 10 cm Durchmesser
  • Robuste Ausführung aus Metall
  • Beständig gegen verschiedene Umgebungsbedingungen
  • Ideal für standardisierte Lockout-Prozesse
Best.-Nr. Beschreibung Materialtyp Höhe (mm) Breite (mm) Schlauch-klemme 1 Schlauch-klemme 2 VPE
LOTO-121540 Perma-Mount Kugelhahn-Absperrung, KLEIN Metall 108,2 mm 55,9 mm 20,6 - 44,5 mm 39,6 - 63,5 mm 1
LOTO-121541 Perma-Mount Kugelhahn-Absperrung, GROSS Metall 162,8 mm 92,2 mm 77,7 - 101,6 mm 115,8 - 139,7 mm 1


Zuverlässige Verriegelung für manuelle Kegelventile


Die Kegelventil-Absperrungen ermöglichen eine zuverlässige Sicherung manuell betätigter Kegelventile mit einem Durchmesser von 25 bis 203 mm. Sie verhindern ein unbeabsichtigtes Öffnen während Wartungs- und Instandhaltungsarbeiten. Die robuste Konstruktion aus Polypropylen ist für den industriellen Einsatz konzipiert und widersteht Temperaturen von -20 °C bis +80 °C.

Besondere Merkmale:

  • Geeignet für Kegelventile mit einem Durchmesser von 25 bis 203 mm
  • Robustes Polypropylen für raue Industrieumgebungen
  • Kompakte Bauweise für einfache Handhabung und Aufbewahrung
  • Aufnahme für Vorhängeschlösser mit Bügeldurchmesser bis 9,3 mm
  • Manipulationssichere und dauerhafte Verriegelung
  • UV- und chemikalienbeständig für den Einsatz in anspruchsvollen Umgebungen
  • Signalrote Farbe für hohe Sichtbarkeit und zusätzliche Sicherheit
Best.-Nr. Spezifikationen Material Höhe (mm) Durchmesser (mm) VPE
LOTO-113231 Basisabdeckung Kegelventil-Absperrung 22,23 mm Polypropylen 76,20 81,40 1
LOTO-113232 Basisabdeckung Kegelventil-Absperrung 34,93 mm Polypropylen 76,20 81,40 1
LOTO-113233 Basisabdeckung Kegelventil-Absperrung 53,98 mm Polypropylen 101,60 119,60 1
LOTO-113234 Basisabdeckung Kegelventil-Absperrung 63,50 mm Polypropylen 101,60 119,60 1
