Lockout-Verriegelungen für Leitungsschutzschalter

Lockout-Verriegelungen, die vor versehentlichem Wiedereinschalten schützen

Um Personen- und Sachschäden zu verhindern, müssen elektrische Anlagen und Maschinen bei einer Wartung oder Reparatur sicher abgesperrt werden. Es muss vermieden werden, dass ein anderer Mitarbeiter aus Versehen die Anlage oder Maschine wieder einschalten kann.

Nachstehend finden Sie einige Lockout-Verriegelungen für Leitungsschutzschalter, die für Anlagen verschiedener Hersteller passen.
Vergessen Sie nicht, auch die passenden Sicherheitsschlösser mit zu bestellen. Die Schlösserserien Nylon-Nylon 71PS/40 und COMPACT+KABEL 71/30 verfügen bereits über ein nichtleitendes Gehäuse mit isoliertem Zylinder und Schließzwang. Diese Schlösser sind ausgestattet mit einen nicht leitenden festen Nylonbügel bzw. über einen PVC-ummantelten Kabelbügel. Link zu unseren Sicherheits-Vorhängeschlössern

Mit dem Absperren der Lockout-Verriegelungen für Leitungsschutzschalter mit einem unserer Sicherheits-Vorhängeschlösser wird ein Wiedereinschalten unmöglich gemacht. Und zur Kennzeichnung von Gefahrenquellen und Trennstellen gibt es bei uns auch die entsprechenden Energiequellen-Tags und Warnanhänger. Hier der Link zu unseren Tagout-Warnanhänger


Lockout Schutzschalter-Verriegelung TBLO
Tie-Bar (TBLO)
Lockout Schutzschalter-Verriegelung PIS
Pin-In Standard (PIS)

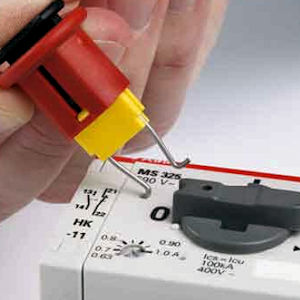

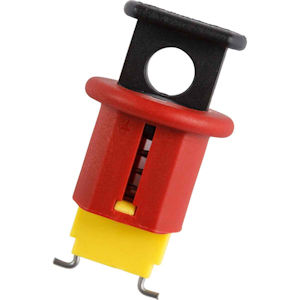

Mini-Verriegelung ABB MS325
Für ABB MS325 (POS)
Lockout Schutzschalter-Verriegelung POS
Pin-Out Standard (POS)
Lockout Schutzschalter-Verriegelung POW
Pin-Out Wide (POW)
Mini-Verriegelung ABB MS325
Für ABB MS325 (POS)

Abschließbare Lockout Miniatur-Verriegelungen (Betätigungssperren) für Leitungsschutzschalter

Eine sichere und effektive Methode für die Verriegelung europäischer Leitungsschutzschalter. Für die meisten erhältlichen Typen passend.
• Miniatur-Verriegelungssystem für Leitungsschutzschalter = Keine Werkzeuge für die Montage notwendig
• Verriegelung lässt sich mit Hilfe eines Druckknopfes leicht anbringen
• Der Verbindungsriegel hat ein kleines Rad für die schnelle Anbringung
• Für ein- und mehrpolige Schutzschalter geeignet
• Aus glasfaserverstärtktem Nylon
• Erhältlich in 1er- oder 6er-Packs
Für mehr Sicherheit wird die Verwendung zusammen mit einem Vorhängeschloss empfohlen (z.B. Sicherheitsschloss "Nylon-Nylon 71/40" oder "COMPACT"




Typ PIS:

Technisches Datenblatt LOTO-25


Typ POS:

Technisches Datenblatt LOTO-1


Typ POW:

Technisches Datenblatt LOTO-26


Typ TBLO:

Technisches Datenblatt LOTO-27


POS ABB MS325:

Technisches Datenblatt LOTO-95

LoTo-Videos Lockout Tagout

Art.-Nr. Beschreibung Farbe Max. Schlossbügelstärke (mm) VPE
1-Stück Packungen
LOTO-090847 Mini-Verriegelungssystem für Schutzschalter, Typ PIS Schwarz & Rot 7,00 1
LOTO-090844 Mini-Verriegelungssystem für Schutzschalter, Typ POS Schwarz & Rot 7,00 1
LOTO-090850 Mini-Verriegelungssystem für Schutzschalter, Typ POW Schwarz & Rot 7,00 1
LOTO-090853 Mini-Verriegelungssystem für Schutzschalter, Typ TBLO Schwarz & Rot 7,00 1
LOTO-149433 Mini-Verriegelungssystem für Schutzschalter, Typ POS, für ABB MS325 Schwarz, Rot, Gelb 7,00 1
6-Stück Packungen
LOTO-090848 Mini-Verriegelungssystem für Schutzschalter, Typ PIS Schwarz & Rot 7,00 6
LOTO-090845 Mini-Verriegelungssystem für Schutzschalter, Typ POS Schwarz & Rot 7,00 6
LOTO-090851 Mini-Verriegelungssystem für Schutzschalter, Typ POW Schwarz & Rot 7,00 6
LOTO-090854 Mini-Verriegelungssystem für Schutzschalter, Typ TBLO Schwarz & Rot 7,00 6
LOTO-149434 Mini-Verriegelungssystem für Schutzschalter, Typ POS, für ABB MS325 Schwarz, Rot, Gelb 7,00 6

Welche Schaltsperre passt auf welchen Leitungsschutzschalter - Übersicht von ABB bis Zinsco + passende Schlösser zum Verriegeln



Leitungsschalter-Übersicht
Download Übersichtsliste
Die Liste zum kostenlosen Download (links) hilft Ihnen dabei, die richtige Lockout-Verriegelungen für Leitungsschutzschalter zu finden. Die Liste ist alphabetisch nach Herstellern sortiert. Sie finden die jeweiligen Herstellernamen mit der jeweiligen Typbezeichnung. Rechts daneben sind mit einem grünen Punkt diejenigen Sperren gekennzeichnet, die Sie zum Absperren verwenden können.

Da die Schaltsperren immer mit einem Sicherheitsschloss zu verriegeln sind, finden Sie bei uns auch die passenden Sicherheitsschlösser mit isoliertem Schließzylinder und Schließzwang.

Für die Elektrik empfehlen wir die Standard Sicherheitsschlösser mit nicht leitendem Nylongehäuse und Nylonbügel oder eine der KOMPAKTEN Sicherheitsschlösser. Die genannten Schlösser sind untereinander michbar - für spezielle Abteilungs- und Mitarbeiter-bezogene Schlösserlösungen für z.B. Sonderanfertigungen. Diese Schlösser verfügen alle über einen isolierten Zylinder und den benötigten Schließzwang. >> Direkt-Link zu den Schlösser

Lockout-Tagout Katalog
Schlösser ab Seite 16

Schutzschalter-Aufbewahrung
Aufbewahrung für Leitungsschutzschalter
• Abmessungen: 203,2 mm x 158,75 mm x 69,85 mm BxHxT
• Material: Kunststoff
• Farbe: Rot auf Weiß, transparente Wanne
• Montagetyp: zur Wandmontage und zur Montage auf Shadowboards


Best.-Nr. Beschreibung VPE
LOTO-800124 Schutzschalter-Aufbewahrung zur Wandmontage oder für Shadowboards 1

Mini-Verriegelung für Schutzschalter

MasterLock Leitungsschutzschalter-Verriegelungen


• Mini-Leitungsschutzschalter-Verriegelung für Standard Kipphebel.
• Nicht leitender Kunststoff mit schwarze Zunge.
• Geeignet für Kipphebelöffnungen unter oder über 11 mm.

Best.-Nr. Beschreibung Geeignet für VPE
LOTO-MLS2390 Mini-Verriegelung Für Standard-Schalter - Passt zu Unterbrechern mit Kipphebelöffnungen von 7/16 Zoll (11 mm) oder weniger 1
LOTO-MLS2391 Mini-Verriegelung Kipphebelöffnungen über 11 mm (Kippschalter mit Stiften nach außen, 11 mm bis 13 mm) 1
LOTO-MLS2392 Mini-Verriegelung (Stifte nach innen) Passt für Schutzschalter mit außerhalb von Schaltern gelegenen Verriegelungslöchern. Passt in Öffnungen bis zu 13 mm (1/2 Zoll) zwischen den Verriegelungslöchern 1

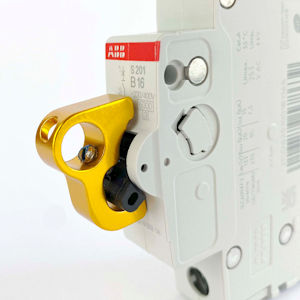

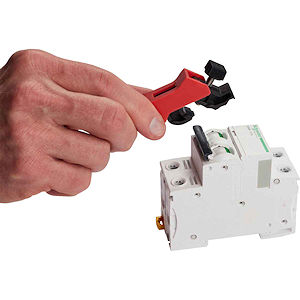

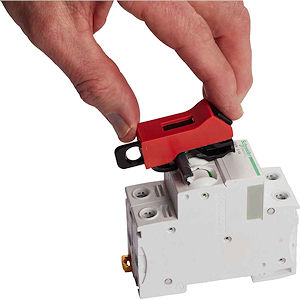

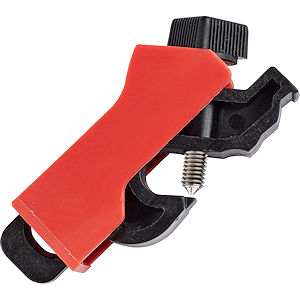

Universal-Mini-Verriegelung für Schutzschalter

Abschließbare Universal Mini-Schaltsperren (Betätigungssperren) für Leitungsschutzschalter

Die Universal-Mini-Verriegelung für Schutzschalter lässt sich äußerst einfach und ohne Werkzeuge anbringen. Da sie sehr flach ist, können die Türen von Sicherungskästen geschlossen werden. Für ein- und mehrpolige Leitungsschutzschalter erhältlich. Durch Anbringen eines unserer Sicherheitsschlösser wird die Verriegelung zuverlässig abgesperrt.

Technisches Datenblatt LOTO-96 LoTo-Videos LOTO-96

Best.-Nr. Maße Farbe Material VPE
LOTO-149514 12,70 x 33,02 x 63,50 mm (BxHxT) Rot / Schwarz Glasfaserverstärktes Nylon 1

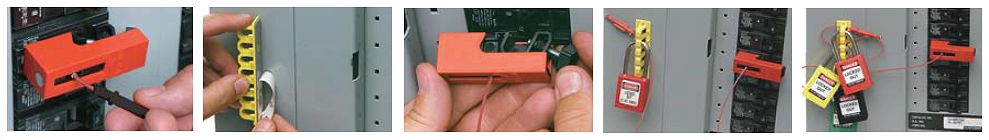

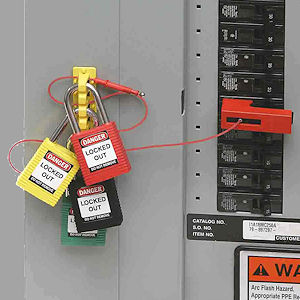

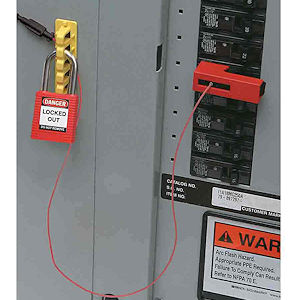

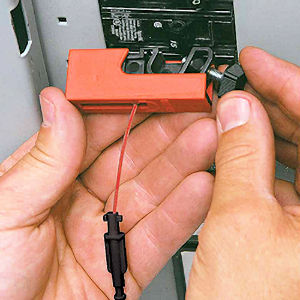

EZ Panel Loc System
Lockout-Verriegelung für Schutzschalter
Lockout-Verriegelungen

EZ Panel Loc System - Für die meisten 120-277 Volt Schutzschalter

Das EZ Panel Loc System ist eine Absperrvorrichtung, die für die Verriegelung einer breiten Palette unterschiedlicher ein- und mehrpoliger Schutzschalter-Modelle einsetzbar ist.

• Ermöglicht, das Schaltschranktüren geschlossen werden können, auch wenn die Verriegelung am Schutzschalter
   installiert wurde
• Nutzt ein einzigartiges Schienensystem für Schlösser
• Platz für mehrere Schlösser z.B. für Gruppen-Lockout mit Schließbügeln
• Schützt empfindliche elektrische Komponenten vor Beschädigung
• Schlösser und Warnanhänger werden außerhalb der Schutzschalter positioniert, um sicherzustellen, dass die Lockout-
   Verriegelungen auch sehr gut sichtbar sind für Mitarbeiter und Umgebung.

Technisches Datenblatt LOTO-46

Lockout-Verriegelungen für Schutzschalter

Art.Nr. Beschreibung Tiefe (mm) Breite (mm) Höhe (mm) Kabellänge (m) VPE
LOTO-051252 EZ Panel Loc Snap-On - Schnapp-Verriegelung 24,50 18,80 49,50 0,61 1
LOTO-065815 EZ Panel Loc Snap-On - Schnapp-Verriegelung 24,50 18,80 49,50 0,61 6
LOTO-051254 EZ Panel Loc Clamp-On - Haken-/Schraub-Verriegelung 24,50 18,80 60,50 0,61 1
LOTO-065610 EZ Panel Loc Clamp-On - Haken-/Schraub-Verriegelung 24,50 18,80 60,50 0,61 6
.
LOTO-051256 Schienensystem für Schlösser (gelb - selbstklebend) - 101,60 mm lang, zum Anbringen von 1 bis 7 Schlösser 17,78 20,32 101,60 - 1
LOTO-065814 Schienensystem für Schlösser (gelb - selbstklebend) - 101,60 mm lang, zum Anbringen von 1 bis 7 Schlösser 17,78 20,32 101,60 - 6
LOTO-051258 Schienensystem für Schlösser (gelb - selbstklebend) - 203,20 mm lang, zum Anbringen von 1 bis 15 Schlösser 17,78 20,32 203,20 - 1
LOTO-051260 Schienensystem für Schlösser (gelb - selbstklebend) - 203,20 mm lang, zum Anbringen von 1 bis 15 Schlösser 17,78 20,32 203,20 - 6


Lockout Schutzschalter-Verriegelung für mehrpolige Schalter

Abschließbare Schutzschalter-Betätigungssperre

Diese Verriegelung ist zum Absperren von Einzel-, Doppel- und Dreifach-polige Leistungsschalter. Mit einer Stellschraube fest zu ziehen und mit einem passendem Sicherheitsschloss abzusperren

Art.Nr. Beschreibung VPE
LOTO-836597 Schutzschalter-Verriegelung 1


Lockout Schutzschalter-Verriegelung

Abschließbare Universelle Lockout-Schaltsperre (Betätigungssperre) für mehrpolige Schutzschalter

Die universelle Verriegelung für mehrpolige Schutzschalter ist für die meisten zwei- oder dreipoligen Schutzschalter mit Verbindungsriegel geeignet.
• Kompatibel mit GE, ITE, Sylvania, Challenger, Bryan, Westinghouse, General
  Switch Co. usw.
• Verriegelung mit Flügelschrauben fest über dem Riegel anbringen, anschließend mit
  einem Schloss sichern
• Aus robustem, schlagfest modifiziertem Nylon

Technisches Datenblatt LOTO-4 LoTo-Videos LOTO-4
Art.Nr. Beschreibung Max. Schlossnügel-
stärke (mm)
Min. Schlossbügel-
breite (mm)
VPE
LOTO-066320 Universelle Verriegelung für mehrpolige Schutzschalter 7,00 20,00 6
LOTO-066321 Universelle Verriegelung für mehrpolige Schutzschalter 7,00 20,00 1

Lockout Verriegelung für mehrpolige Schutzschalter

Standard Lockout-Verriegelung (Betätigungssperre) für mehrpolige Schutzschalter

Kostengünstige Lösung zur Verwendung mit mehrpoligen Schutzschaltern.
• Schnelles und leichtes Anbringen
• Für 1 Vorhängeschloss (z.B. Sicherheitsschloss "COMPACT" oder "NYLON-NYLON")


Technisches Datenblatt LOTO-33
Art.Nr. Beschreibung Farbe Max. Schloss--
bügelstärke (mm)
Min. Schloss-
bügelbreite (mm)
VPE
LOTO-805814 Standard Verriegelung für mehrplige Schutzschalter Rot 7,00 20,00 1

Lockout Verriegelung für 1-polige Schutzschalter

Lockout-Schaltsperre (Betätigungssperre) für einpolige Schutzschalter

Schnell und leicht anzubringen. Einfach einrasten und Schloss anbringen.
• Für Schutzschalter mit Loch in der Zunge vorgesehen
• Doppelte Aussparungen für unterschiedlich große Betätigungszungen


Technisches Datenblatt LOTO-15 LoTo-Videos LOTO-15
Art.Nr. Beschreibung Max. Schloss-
bügelstärke (mm)
Min. Schloss--
bügelbreite (mm)
Breite (mm) Tiefe (mm) VPE
LOTO-065387 Verriegelung für einpoligen Schutzschalter 7,00 20,00 54,50 8,40 1
LOTO-065688 Verriegelung für einpoligen Schutzschalter 7,00 20,00 54,50 8,40 6

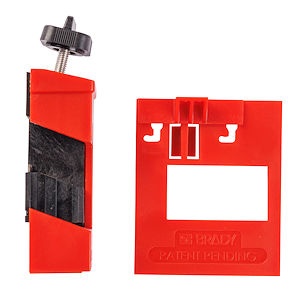

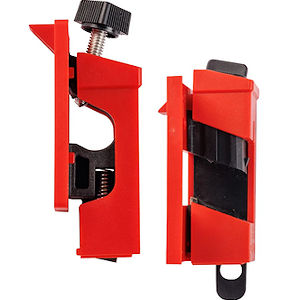

Lockout Verriegelung für Schutzschalter ohne Loch Technisches Datenblatt LOTO-2

Lockout-Schaltsperre (Betätigungssperre) für Schutzschalter ohne Loch

Äußerst vielseitig - für eine breite Vielfalt von einpoligen und mehrpoligen Schutzschaltern geeignet.
• Verriegelung mit Flügelschrauben fest an dem Betätigungsschalter anbringen,
  Abdeckung über die Flügelschraube ziehen und mit einem Schloss sichern
• Aus robustem Polypropylen und glasfaserverstärktem, schlagfest modifiziertem
  Nylon
• Durch abnehmbare Isolierschellen (enthalten) wird die Anwendung bei mehr Arten
  von Schutzschaltern ermöglicht.

Art.Nr. Beschreibung Höhe (mm) Breite (mm) Tiefe (mm) Max. Schloss-
bügel-
stärke (mm)
Max. Schalter-
breite (mm)
VPE
LOTO-065404 Zusätzliche Isolierschellen für 120/277V Absperrung 50,74 28,70 7,37 - - 6
LOTO-065406 Zusätzliche Isolierschellen für 480/600V Absperrung 50,74 28,70 7,37 - - 6
LOTO-065396 Verriegelung für Schutzschalter ohne Loch, 120/227V 24,10 56,00 25,40 7,00 16,00 1
LOTO-065965 Verriegelung für Schutzschalter ohne Loch, 120/227V 24,10 56,00 25,40 7,00 16,00 6
LOTO-065397 Verriegelung für Schutzschalter ohne Loch, 480/600V 40,30 82,60 55,20 7,00 38,00 1
LOTO-065966 Verriegelung für Schutzschalter ohne Loch, 480/600V 40,30 82,60 55,20 7,00 38,00 6

Lockout Verriegelung für große Schutzschalter

Lockout-Schaltsperre (Betätigungssperre) für überdimensionierte Schutzschalter

Lockout-Verriegelung für überdimensionierte Schutzschalter 480-600 Volt, passt für Schalter mit einer Breite von bis zu 63,50 mm und einer Dicke bis 22,20 mm

Technisches Datenblatt LOTO-39

Art.Nr. Spezifikation Max. Schlossbügel-
stärke (mm)
Min. Schlossbügel-
breite (mm)
Max. Schalter-
breite (mm)
VPE
LOTO-065321 Verriegelung für überdim. Schutzschalter 7,00 20,00 57,15 6
LOTO-065329 Verriegelung für überdim. Schutzschalter 7,00 20,00 57,15 1

Schutzschalter-Verriegelung 400-600 Volt
Lockout Schutzschalter-Verriegelung

Schutzschalter-Schaltsperre (480-600 Volt)

Für die Absperrung überdimensionierter und ungewöhnlich geformter Schalter perfekt geeignet.

• Selbstklebende Halterungen werden dauerhaft am Schaltkasten angebracht;
  einfach Oberfläche reinigen und aufkleben - ganz ohne Bohren.
• Roter Sperrstab bedeutet Verriegelung des Schalters in der "AUS"-Position
• Grüner Sperrstab bedeutet Verriegelung des Schalters in der "AN"-Position
• Das Set enthält: 2 gelbe Halterungsschienen, 1 roten Sperrstab, 1 grüner
  Sperrstab und 3 in Alkohol getränkte Tücher zur Oberflächenreinigung

Technisches Datenblatt LOTO-44 LoTo-Videos LOTO-44

Art.Nr. Beschreibung Farbe Max. Schlossbügel-
stärke (mm)
Min. Schlossbügel-
breite (mm)
Max. Schalter-
breite (mm)
VPE
LOTO-051264 Gelbe Halterungen, 101 mm Gelb - - - 2
LOTO-090893 Grüner Sperrstab, 190 mm Grün - - - 5
LOTO-090892 Roter Sperrstab, 190 mm Rot - - - 5
LOTO-090891 Schutzschalter Verriegelungs-Set 6,50 20,00 150,00 1
LOTO-051265 Sperrstabhalter Gelb - - - 5
