Universal-Absperrung für unterschiedliche Ventilarten
Universal-Verriegelungen für Ventile ermöglichen die sichere Absperrung verschiedenster Ventiltypen wie Kugelhähne, Drosselventile, Absperrhähne oder Mehrwegeventile im Rahmen von Lockout-Tagout-Maßnahmen. Die flexibel einstellbaren Lockout-Systeme lassen sich an unterschiedliche Griff- und Hebelgrößen anpassen und verhindern zuverlässig ein unbeabsichtigtes Betätigen während Wartungs- und Instandhaltungsarbeiten.
Die modular aufgebauten Universal-Ventilabsperrungen eignen sich besonders für industrielle Anwendungen, bei denen Standard-Verriegelungen nicht eingesetzt werden können. Sie unterstützen eine normgerechte Absicherung von Energiequellen und erhöhen die Sicherheit bei Arbeiten an Anlagen und Rohrleitungssystemen.

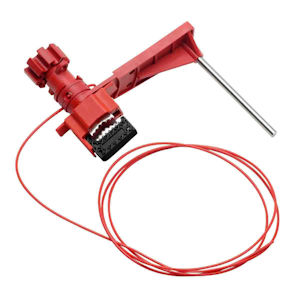

Modular aufgebaute Universal-Ventilabsperrung
Diese Universal-Verriegelung ist die ideale Lösung für die sichere Absperrung unterschiedlichster Ventilarten und -größen. Als modulares System entwickelt, lässt sich die Vorrichtung individuell anpassen und erweitert so den Einsatzbereich erheblich. Besonders im industriellen Umfeld sorgt sie für normgerechte Lockout-Tagout-Maßnahmen bei Wartung und Instandhaltung.
Besondere Merkmale:
- Modulsystem für vielseitige Einsatzmöglichkeiten und hohe Wirtschaftlichkeit
- Geeignet zur Absperrung von großen Hebeln, T-Griffen und mechanischen Geräten
- Offene Klemme passt auf geschlossene Rohrklemmen und große Griffe
- Absicherung von Ventilen in offener oder geschlossener Stellung
- Robustes, glasfaserverstärktes Nylon mit hoher chemischer und korrosiver Beständigkeit
- Zwei Ausführungen in je 2 Größen erhältlich, kombinierbar mit Blockierstab oder Kabelverriegelungssystem
Beispielanwendungen
|
|
|
|
|
Verriegeln von Drosselventilen mit der Universal-Ventilabsperrung: Der Haken wird am Griff des Drosselventils angebracht, damit der Griff nicht mehr betätigt werden kann. Die Ventilstellung kann nicht mehr verändert werden. |
Verriegeln von Absperrhähnen mit der Universal-Ventilabsperrung und einem Kabelverriegelungssystem |
Mit dem separat erhältlichen Blockierstab kann das Gerät auch zum Absperren von Kugelhähnen verwendet werden |
Zwei Blockierstäbe zum Absperren von 3-, 4- oder 5 Wegeventilen oder zum Absperren von Ventilen in halbgeöffneter Stellung zur Überwachung von laufenden Anlagen. |
| Best.Nr. | Beschreibung | Max. Hebel-
stärke (mm) |
Max. Hebel-
breite (mm) |
Kabel-
länge (m) |
Kabel-
durch- messer (mm) |
VPE |
| Verriegelung mit Haken | ||||||
| LOTO-050924 | Kleine Universal-Ventilabsperrung mit Haken - Abmessung: 22,90 x 142,20 mm BxH | 15,24 | 25,00 | - | - | 1 |
| LOTO-050899 | Große Universal-Ventilabsperrung mit Haken - Abmessung: 39,40 x 162 mm BxH | 27,94 | 40,64 | - | - | 1 |
| Verriegelung mit Haken - als Set | ||||||
| LOTO-051390 | Kleines Universal-Ventilabsperrungssystem mit Haken, 1 kleiner Blockierstab, 1 Kabelverriegelung (Glasfaserverstärktes Nylonkabel mit 2,44 Meter) | 15,24 | 25,40 | 2,44 | 3,18 | 1 |
| LOTO-051394 | Kleines Universal-Ventilabsperrungssystem mit Haken, 1 kleiner Blockierstab, 1 Kabelverriegelung (Übermanteltes Stahlkabel mit 2,44 Meter) | 15,24 | 25,40 | 2,44 | 3,18 | 1 |
| LOTO-051388 | Großes Universal-Ventilabsperrungssystem mit Haken, großer Blockierstab, 1 Kabelverriegelung (Glasfaserverstärktes Nylonkabel mit 2,44 Meter) | 27,94 | 40,64 | 2,44 | 3,18 | 1 |
| LOTO-051392 | Großes Universal-Ventilabsperrungssystem mit Haken, großer Blockierstab, 1 Kabelverriegelung (Übermanteltes Stahlkabel mit 2,44 Meter) | 27,94 | 40,64 | 2,44 | 3,18 | 1 |
| Verriegelung mit Schlitten | ||||||
| LOTO-065400 | Kleine Universal-Ventilabsperrung (Schlitten) mit langer Hebelbefestigung (Schlitten) und Arretierung - inkl. Blockierarm | 19,00 | 25,00 | - | - | 1 |
| LOTO-065401 | Große Universal-Ventilabsperrung (Schlitten) mit langer Hebelbefestigung (Schlitten) und Arretierung - inkl. Blockierarm | 31,75 | 41,00 | - | - | 1 |
| Zubehör | ||||||
| LOTO-065402 | Kleiner Blockierstab, 19 x 25 mm | 19,00 | 25,00 | - | - | 1 |
| LOTO-065403 | Großer Blockierstab, 31 x 40 mm | 31,75 | 41,00 | - | - | 1 |
| LOTO-051395 | Kabelverriegelungssystem mit Vinylüberzogenem Stahlkabel | 19,00 | 25,00 | 2,44 | 3,24 | 1 |

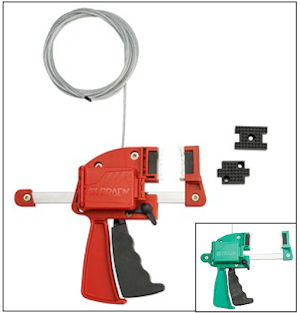

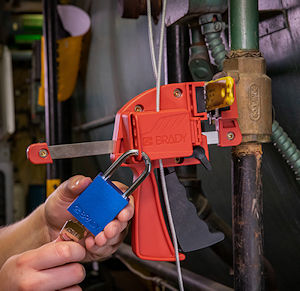

Universal-Verriegelung für schwer erreichbare Trennstellen
Die Brady Klemmverriegelung dient zum sicheren Absperren von Ventilen, Rohren und schwer
zugänglichen Energietrennstellen. Ideal für beengte Bereiche und verschiedene Ventilarten.
Das Kabel ist nach dem Verriegeln noch nachziehbar, jedoch nicht mehr lösbar.
Zur Verriegelung können bis zu 4 Vorhängeschlösser eingesetzt werden. Austauschbare Backen
(Stahl/gummiert) sind enthalten. Ein 2,44 m langes, PVC-beschichtetes Stahlkabel ist
inklusive. Verfügbar in Rot und Grün.
Besondere Merkmale:
- Ergonomische Einhandbedienung mit schnell lösbarer Klemmfunktion
- Sichere Befestigung an Griffen oder Rohren bis 6,2 cm Breite
- Schutzklappe verhindert Manipulation und Lockern des Kabels
- Kabel nach Schließen der Klappe noch festziehbar, aber nicht lösbar
Material: Kunststoffgehäuse, Stahlkabel (PVC-beschichtet). Für Bügeldurchmesser bis 7,5 mm geeignet.
Lieferumfang: Klemmverriegelung, Kabel, Stahl- und Gummibacken, Klebeetikett.
| Bestellnummer | Beschreibung | Farbe | VPE |
| LOTO-170481 | Lockout Universal-Verriegelung für Ventile mit 2,44 m Kabel (PVC-beschichtet) | Rot | 1 Set |
| LOTO-170482 | Lockout Universal-Verriegelung für Ventile mit 2,44 m Kabel (PVC-beschichtet) | Grün | 1 Set |
